Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F504 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 22.4 |
| Herausraghöhe (mm) | 3.9 |
| Durchmesser Kopfform (mm) | 1.05 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 30 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 100 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 3.9 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 35 |
Grafiken
Beschreibung des Produkts

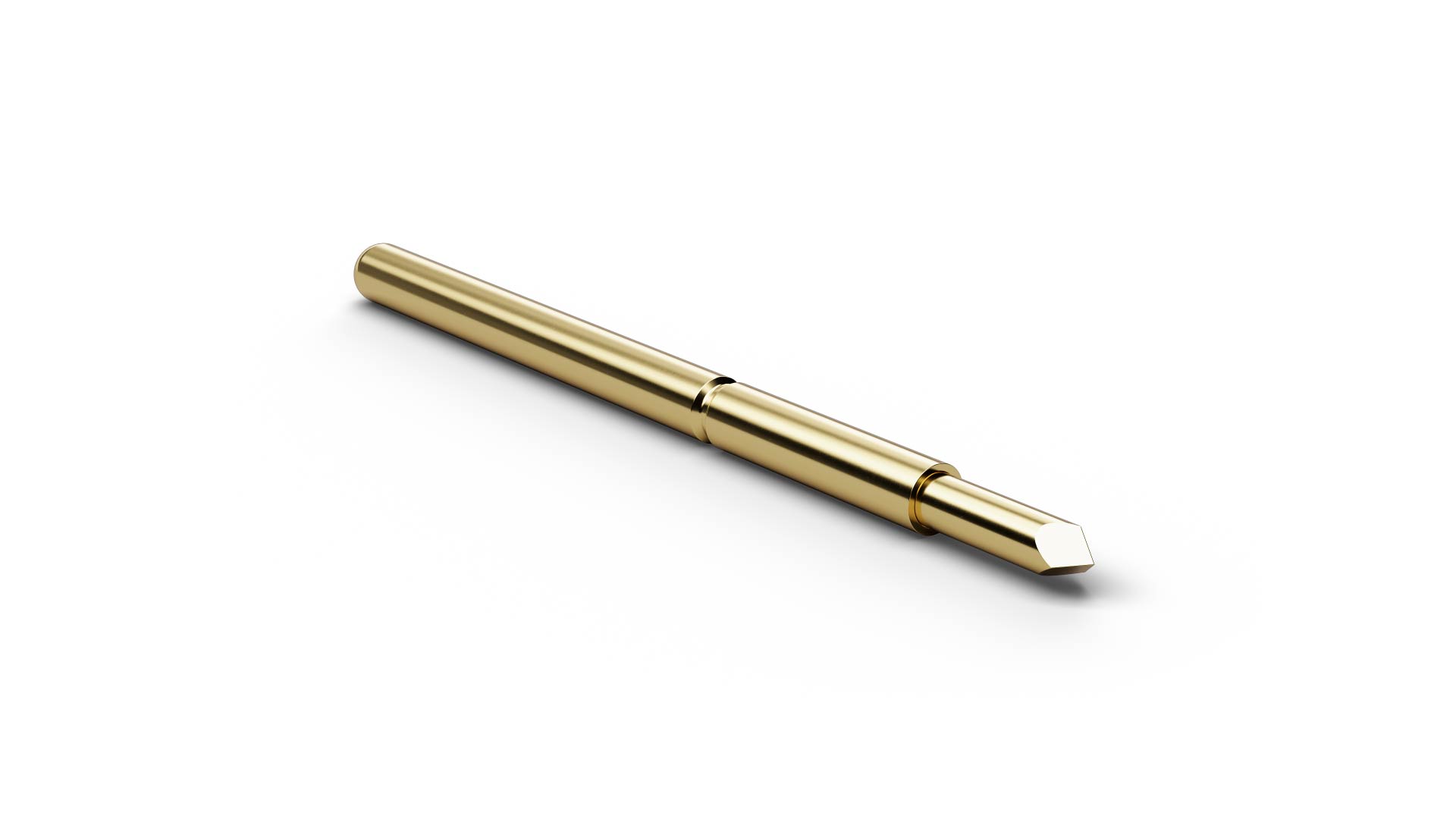

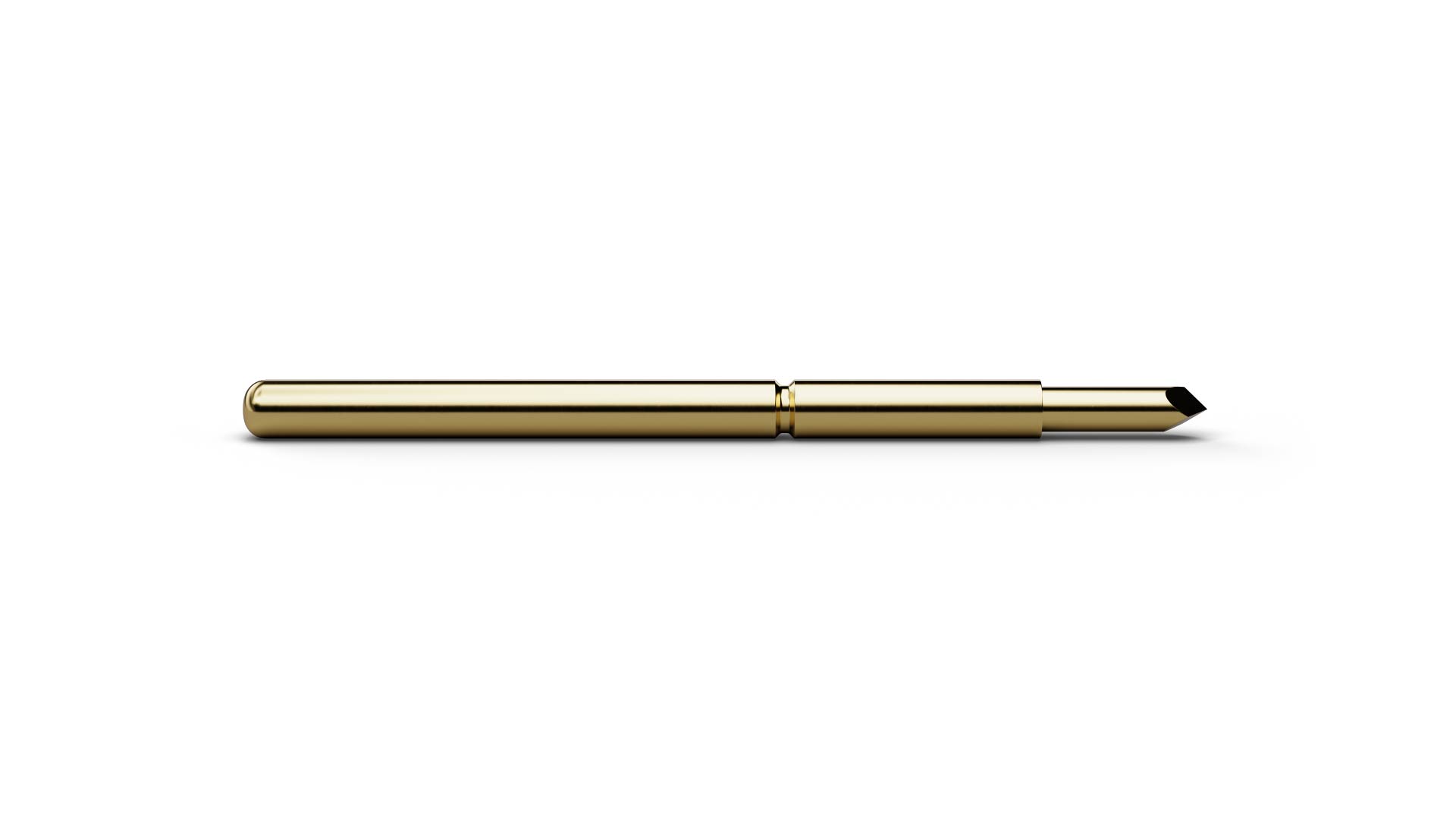

Als Schnittstellenstift stellt F50430B105G100L224 (Artikelnummer 1006653) eine reproduzierbare elektrische Verbindung innerhalb des Testinterfaces her. Als standardisiertes Kontakt- und Schnittstellenelement erleichtert F50430B105G100L224 die reproduzierbare Übertragung von Prüf- und Messsignalen zwischen Adapter und Testsystem. Die Ausführung kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 30 (Dreikant 45°) und einem Kopfdurchmesser von 1,05 mm. Für die Mechanik sind 100 cN Federkraft und 2 mm empfohlener Federweg angegeben. Die elektrische Auslegung von F50430B105G100L224 sieht 5 A Dauerstrom vor.
