Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | F884-NO |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | LM |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 51.3 |
| Herausraghöhe (mm) | 16.5 |
| Durchmesser Kopfform (mm) | 1 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 130 |
| Federkraft (cN) | 350 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.09 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
| Schaltweg (mm) | 1.7 |
| Dauerstrom (A) 2 | 1 |

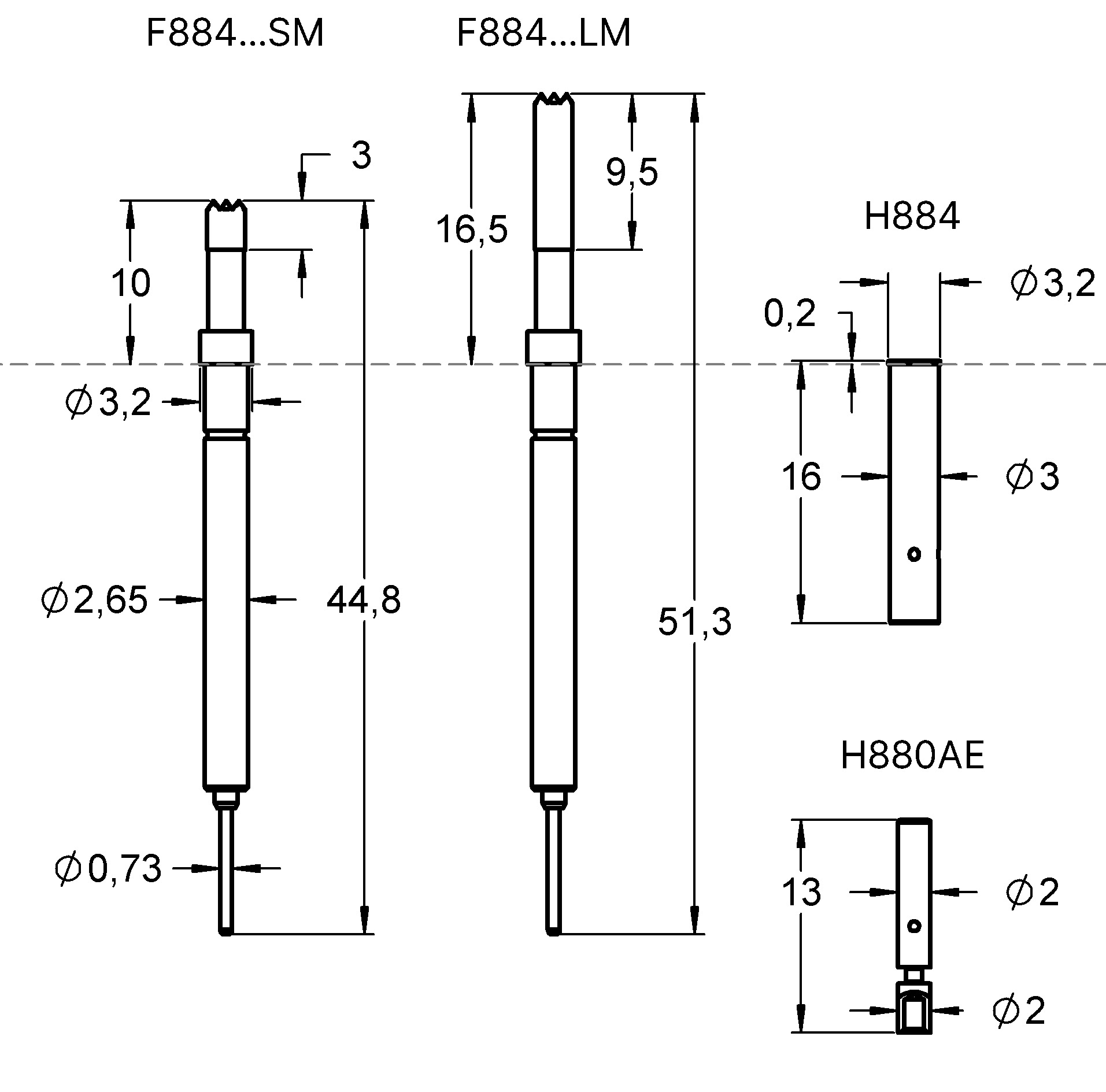

Grafiken
Beschreibung des Produkts
Der NO-Schaltstift F88406B100G350LM (Artikelnummer 1006690) verbindet gefederte Kontaktierung mit einer definierten Schalt- oder Erkennungsfunktion. F88406B100G350LM verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Bei F88406B100G350LM schließt die NO-Funktion den elektrischen Kontakt erst am definierten Betätigungsweg, sodass Kontaktierung und Anwesenheits- beziehungsweise Positionsinformation kombiniert werden können. F88406B100G350LM ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 50 mΩ. F88406B100G350LM kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 1 mm. Der Schaltweg von F88406B100G350LM ist mit 1,7 mm angegeben.
