Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F793 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 36.8 |
| Herausraghöhe (mm) | 12.2 |
| Durchmesser Kopfform (mm) | 0.64 |
| Durchmesser Mantel (mm) | 1.02 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 33 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 120 |
| Federweg empf. (mm) | 8 |
| Federweg max. (mm) | 10 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

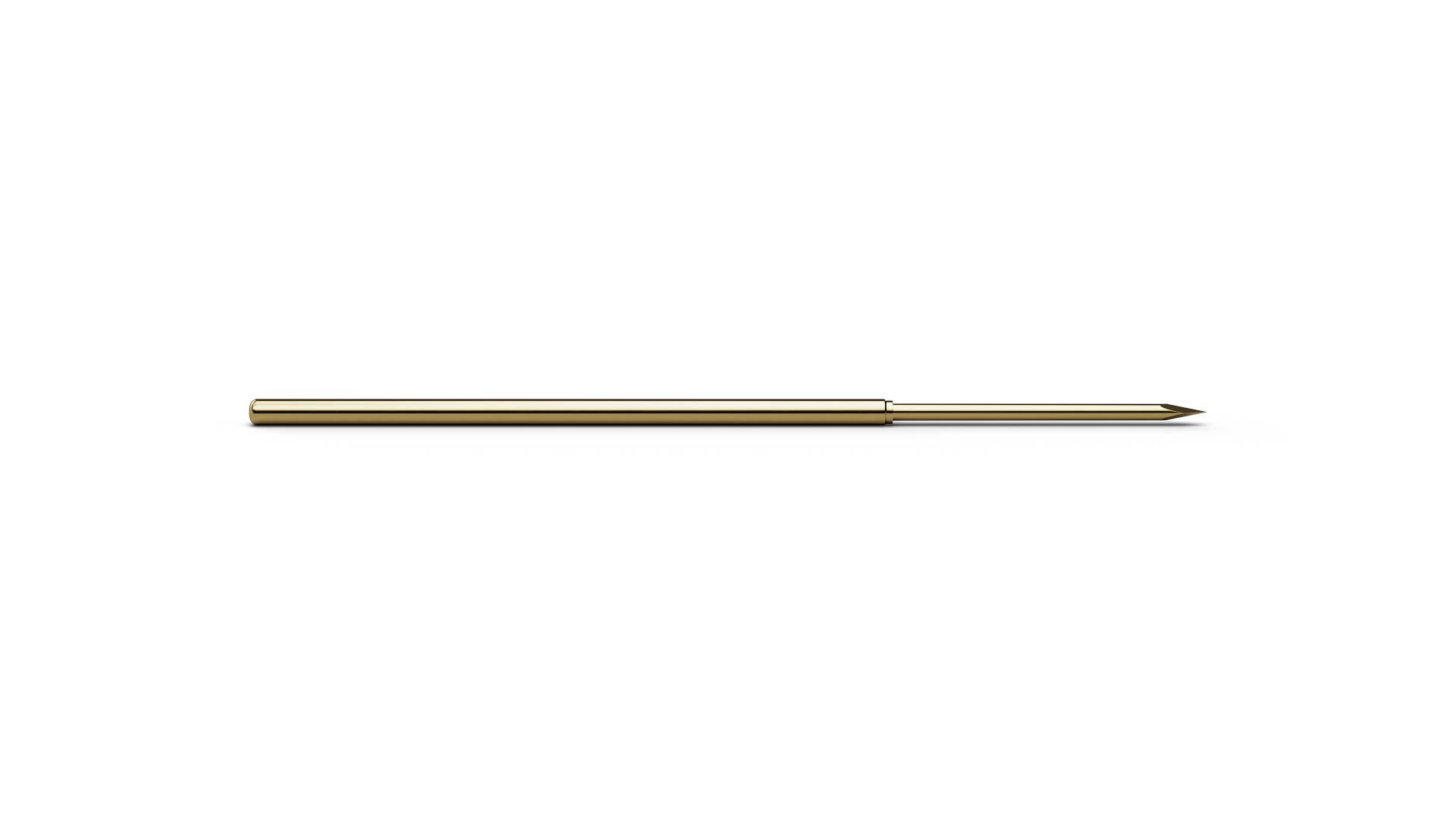

Der Basis Kontaktstift F79333S064L120 (Artikelnummer 1006707) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 33 (Vierkantlanze 38°) verbindet F79333S064L120 den ICT/FCT-Einsatz mit einer Geometrie für Vias und Lötpads, bei denen die Kanten Rückstände und Oxidschichten gezielt aufbrechen können. F79333S064L120 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 33 (Vierkantlanze 38°) und einem Kopfdurchmesser von 0,64 mm. Für F79333S064L120 sind 4 A Dauerstrom und 20 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F79333S064L120 besteht aus Stahl und ist mit Langzeitgold beschichtet.
