Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F793 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38.8 |
| Herausraghöhe (mm) | 14.2 |
| Durchmesser Kopfform (mm) | 1.2 |
| Durchmesser Mantel (mm) | 1.02 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 15 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 120 |
| Federweg empf. (mm) | 8 |
| Federweg max. (mm) | 10 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

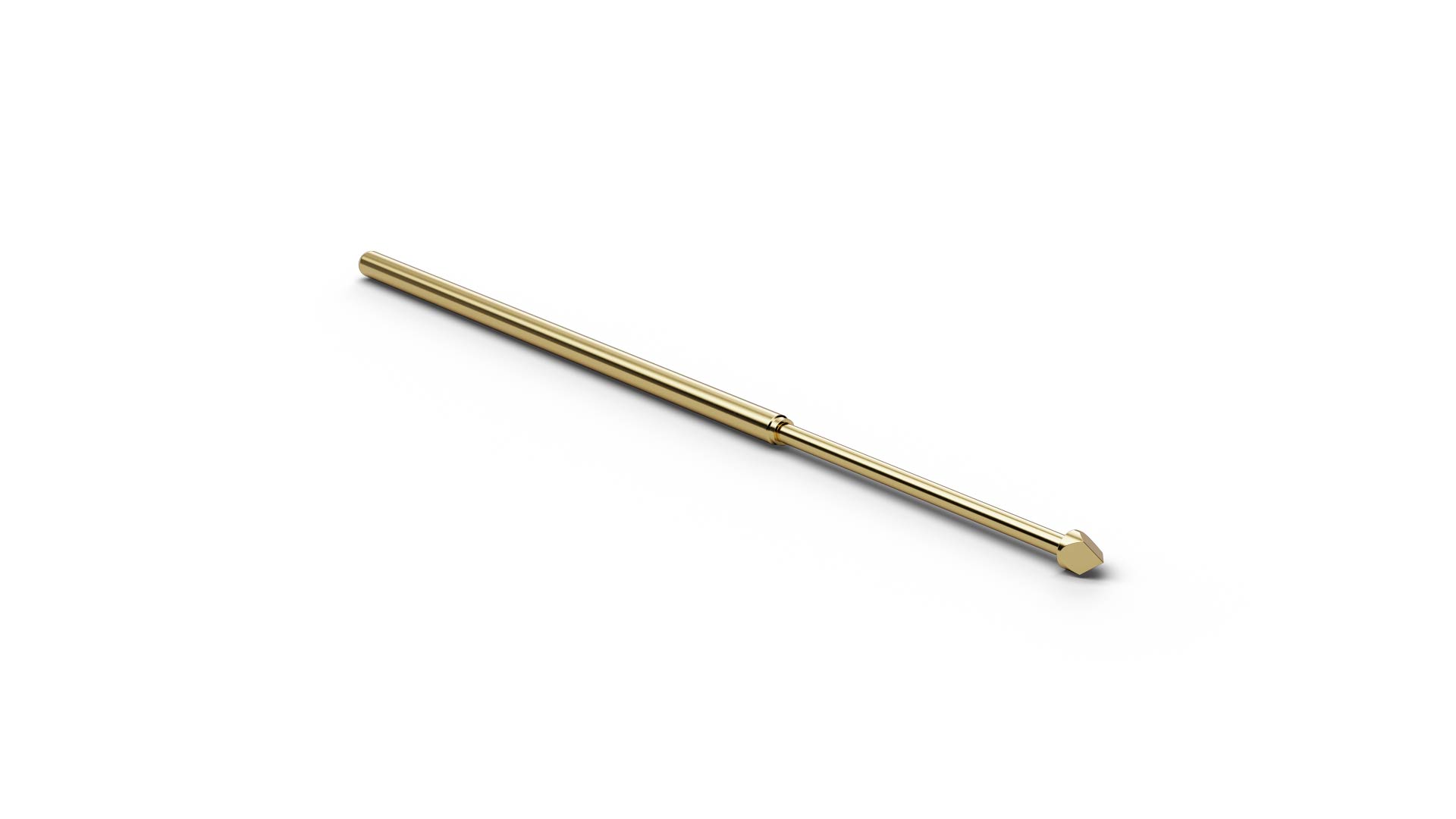

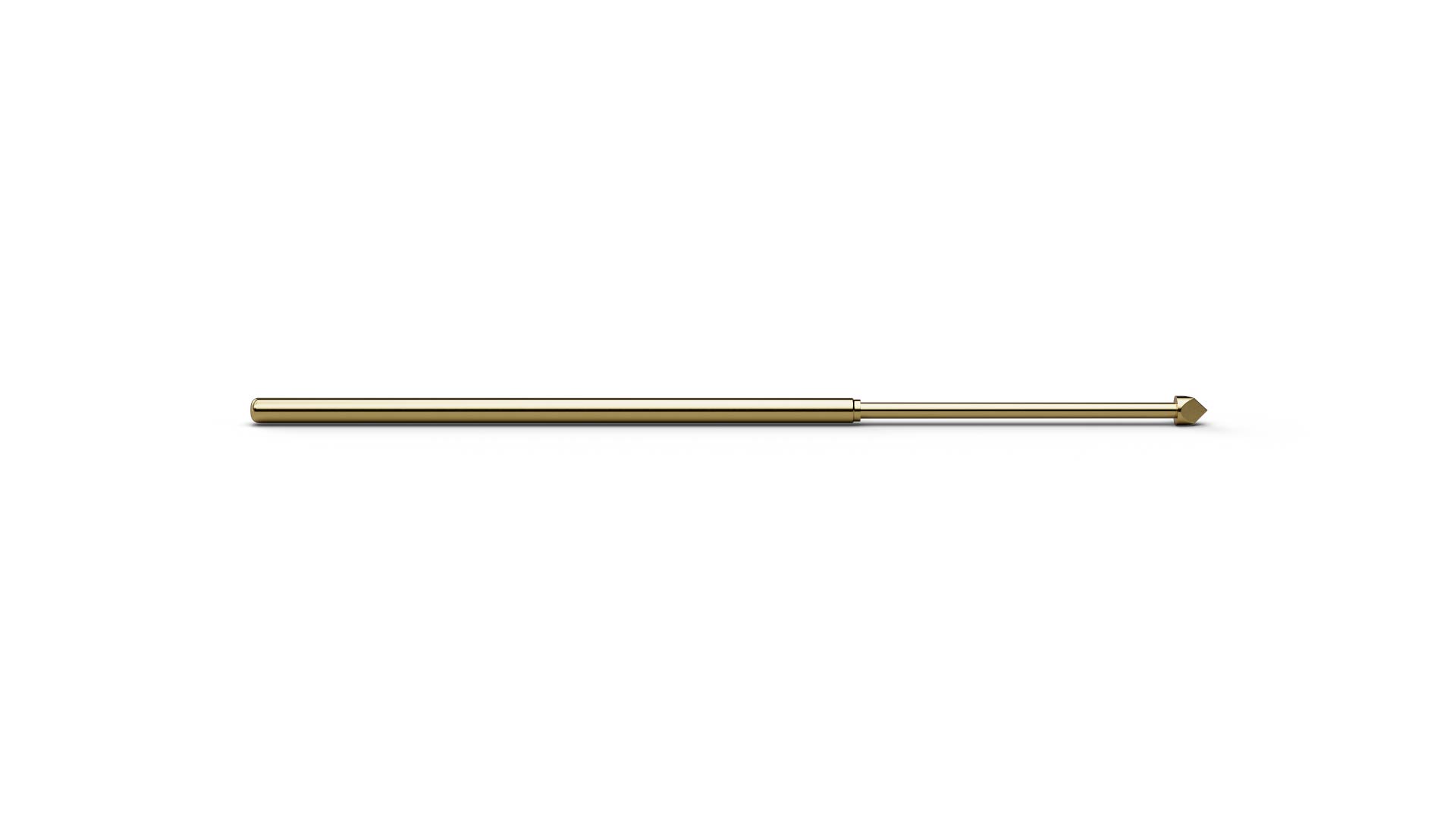

Als Basis Kontaktstift stellt F79315B120G120L (Artikelnummer 1007133) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 15 (Dreikant 45°, abgesetzt) verbindet F79315B120G120L den ICT/FCT-Einsatz mit einer Geometrie für Vias und Lötpads, bei denen scharfe Kanten Flussmittelreste oder Oxidschichten durchdringen können. F79315B120G120L kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 15 (Dreikant 45°, abgesetzt) und einem Kopfdurchmesser von 1,2 mm. F79315B120G120L ist für 4 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Der Kolben von F79315B120G120L besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
