Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F875-NO |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 50.6 |
| Herausraghöhe (mm) | 10.2 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 90 |
| Federkraft (cN) | 350 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 65 |
| Schaltweg (mm) | 1.5 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

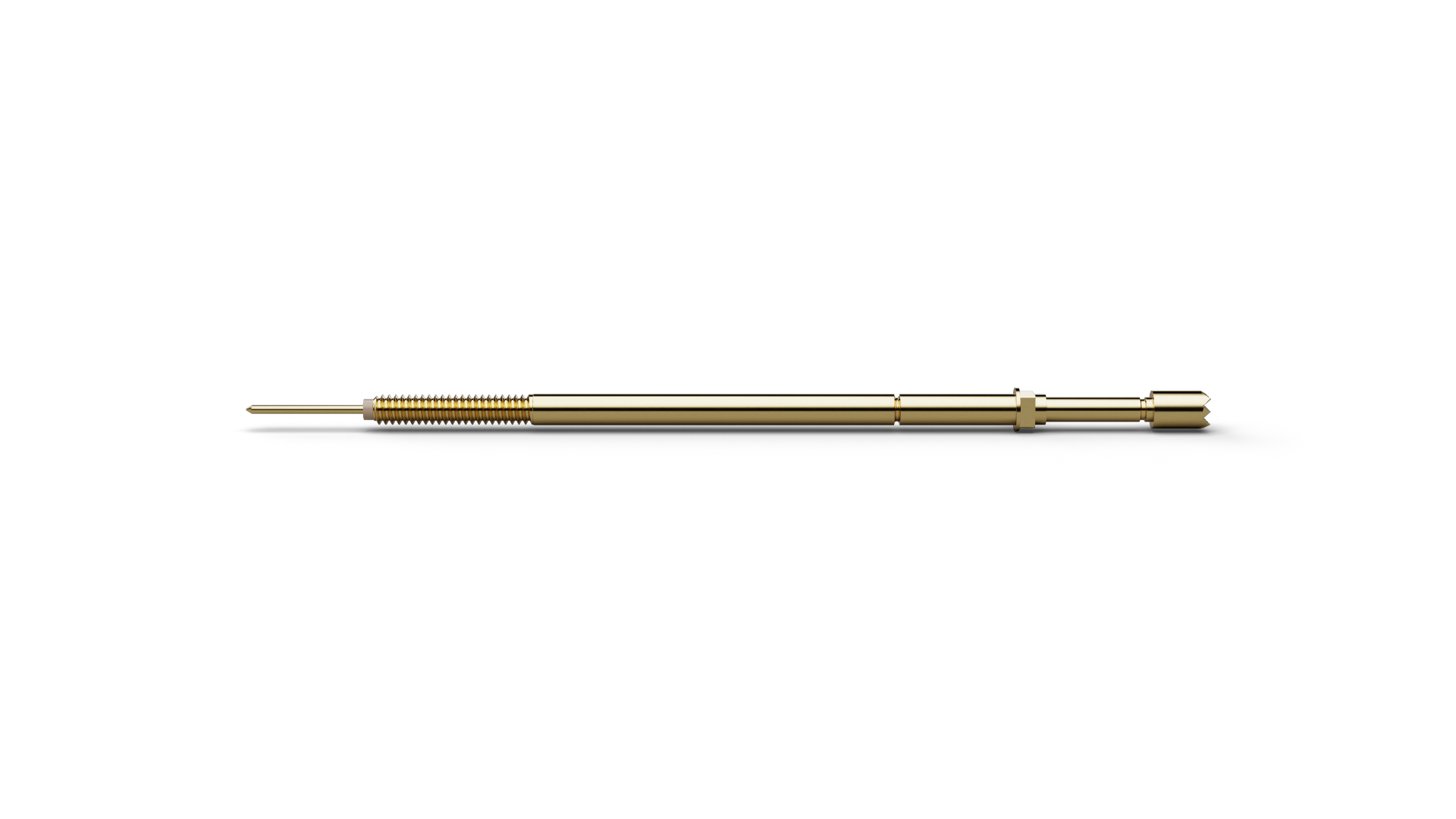

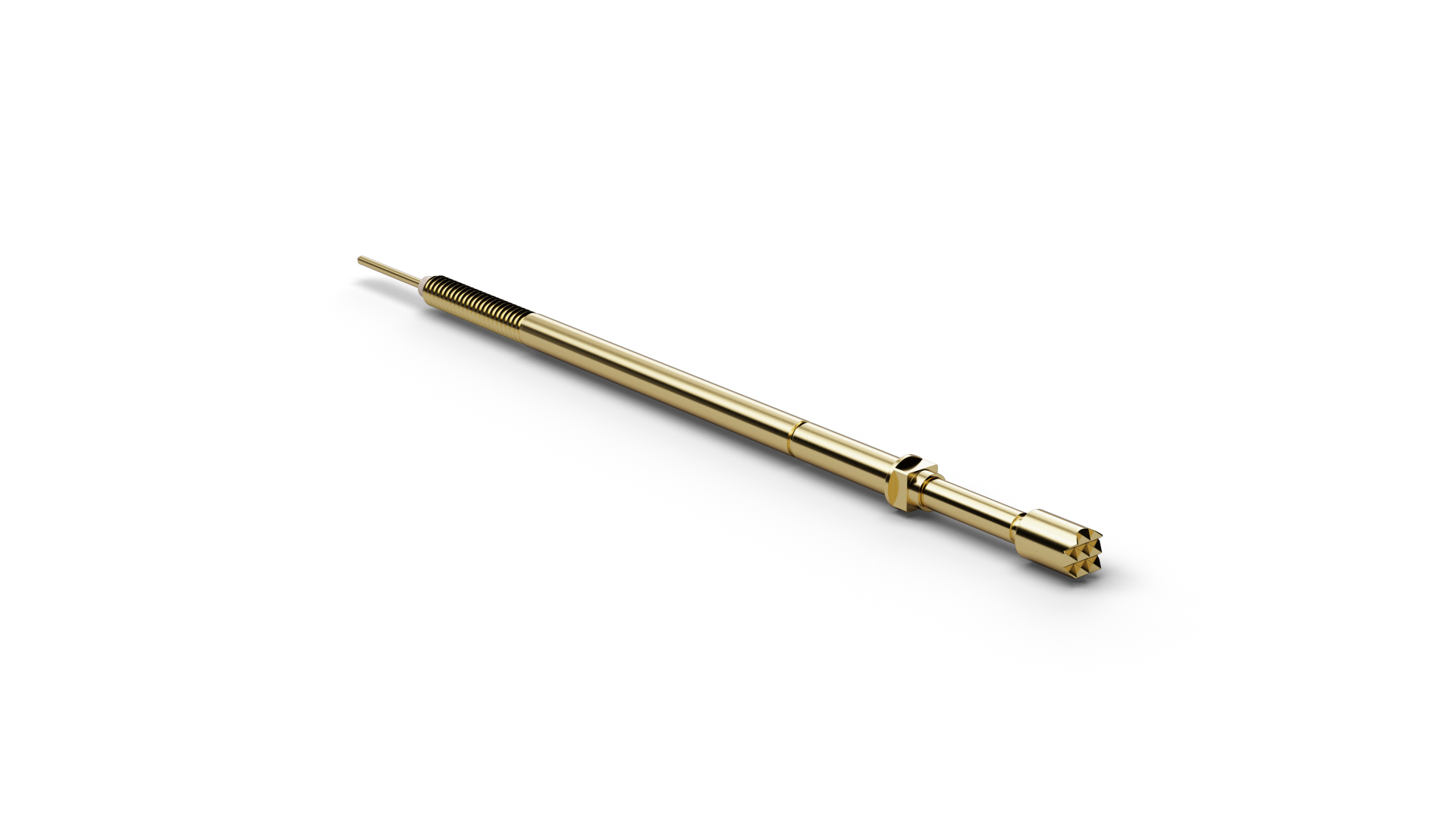

Der NO-Schaltstift F87506B200G350 (Artikelnummer 1007319) verbindet gefederte Kontaktierung mit einer definierten Schalt- oder Erkennungsfunktion. F87506B200G350 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Bei F87506B200G350 schließt die NO-Funktion den elektrischen Kontakt erst am definierten Betätigungsweg, sodass Kontaktierung und Anwesenheits- beziehungsweise Positionsinformation kombiniert werden können. F87506B200G350 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 65 mΩ. F87506B200G350 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 2 mm. Der Schaltweg von F87506B200G350 ist mit 1,5 mm angegeben.
