Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F752 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | S |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 35 |
| Herausraghöhe (mm) | 15 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.64 |
| Durchmesser Kragen (mm) | 2.2 |
| Durchmesser Pressring (mm) | 2.2 |
| A-Spatendurchmesser (mm) | 2 |
| B-Spatenbreite (mm) | 1 |
| C-Spatenlänge (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 84 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

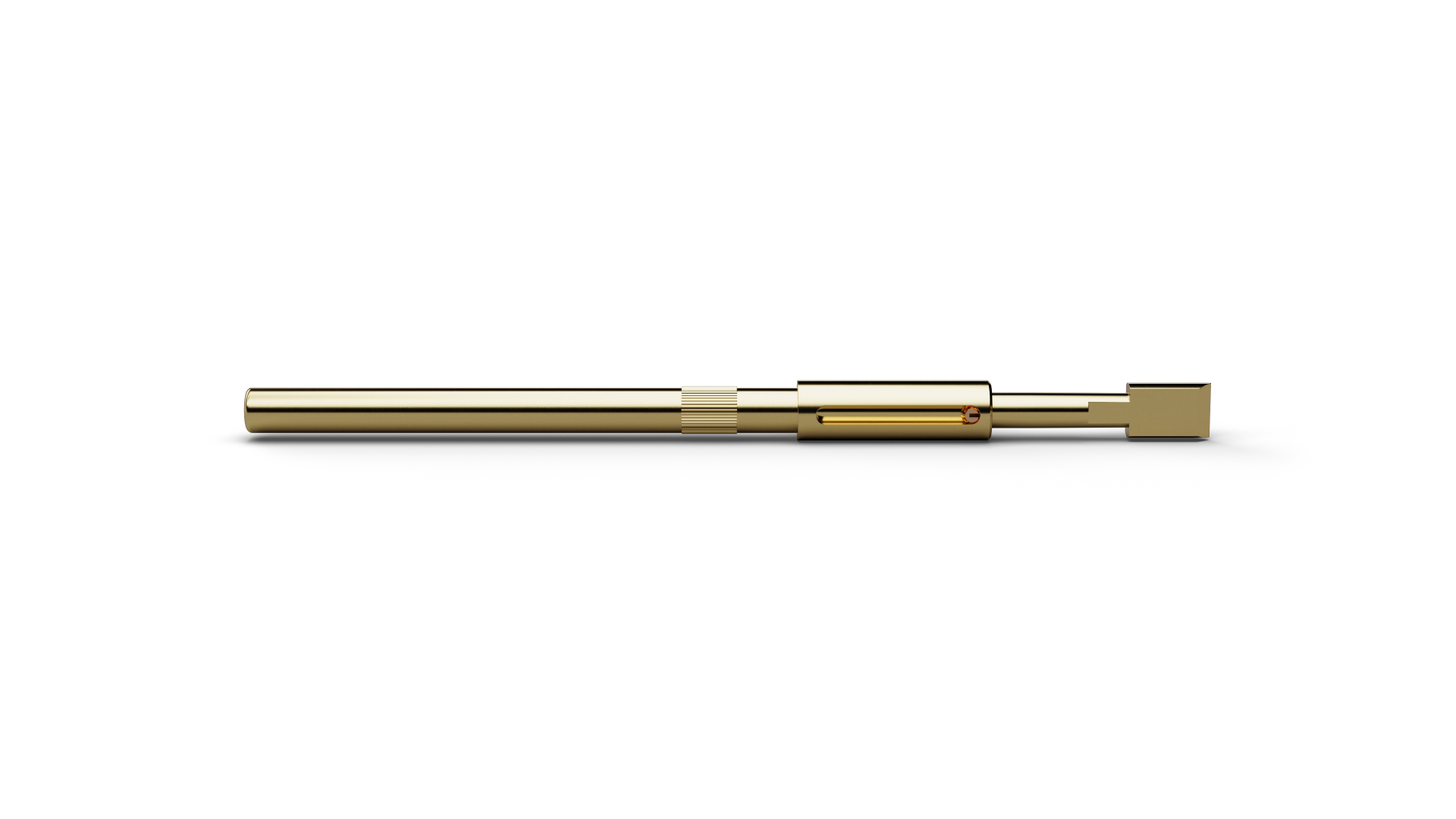

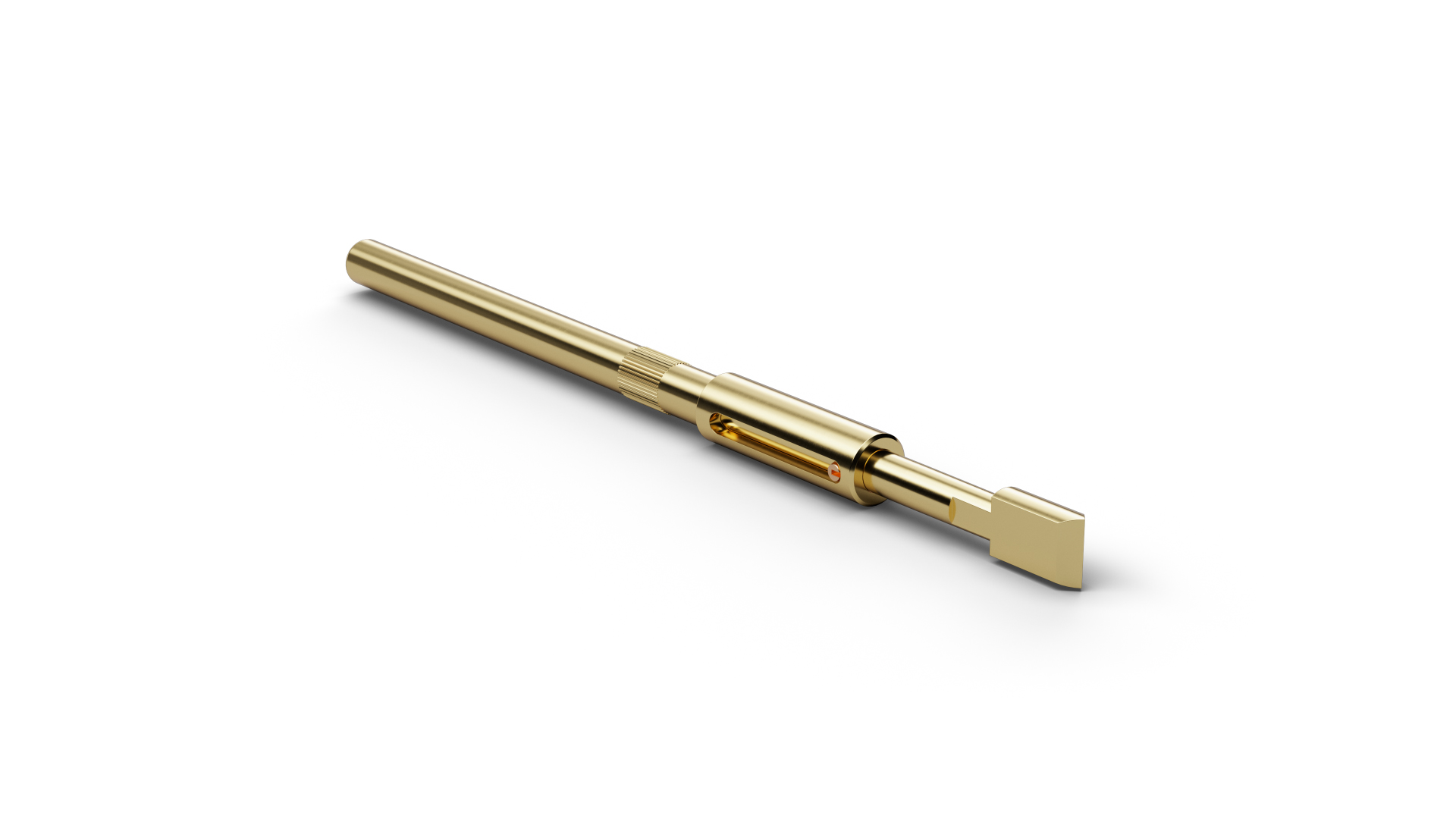

Der verdrehgesicherte Kontaktstift F75284S0003L150S (Artikelnummer 1007381) hält seine Kontaktspitze in einer definierten Orientierung. Die Kopfform 84 (Spatel-Ø > Kolben-Ø, abgesetzt) unterstützt bei F75284S0003L150S eine verdrehgesicherte Kontaktierung von Steckerelementen, deren Orientierung im Prüfadapter erhalten bleiben muss. Die verdrehgesicherte Ausführung von F75284S0003L150S ist für Steckertests geeignet, bei denen längliche Konturen, Kontaktzungen oder richtungsabhängige Kopfformen präzise ausgerichtet bleiben müssen. Bei F75284S0003L150S besitzt die Kopfform 84 (Spatel-Ø > Kolben-Ø, abgesetzt) einen Durchmesser von 2 mm. Für F75284S0003L150S ist eine Treffergenauigkeit von ±0,1 mm angegeben. F75284S0003L150S ist für 3 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 30 mΩ.
