Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F772 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | IK05 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 32.5 |
| Herausraghöhe (mm) | 10.5 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.66 |
| Durchmesser Kragen (mm) | 2.04 |
| Durchmesser Pressring (mm) | 2.04 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 25 |

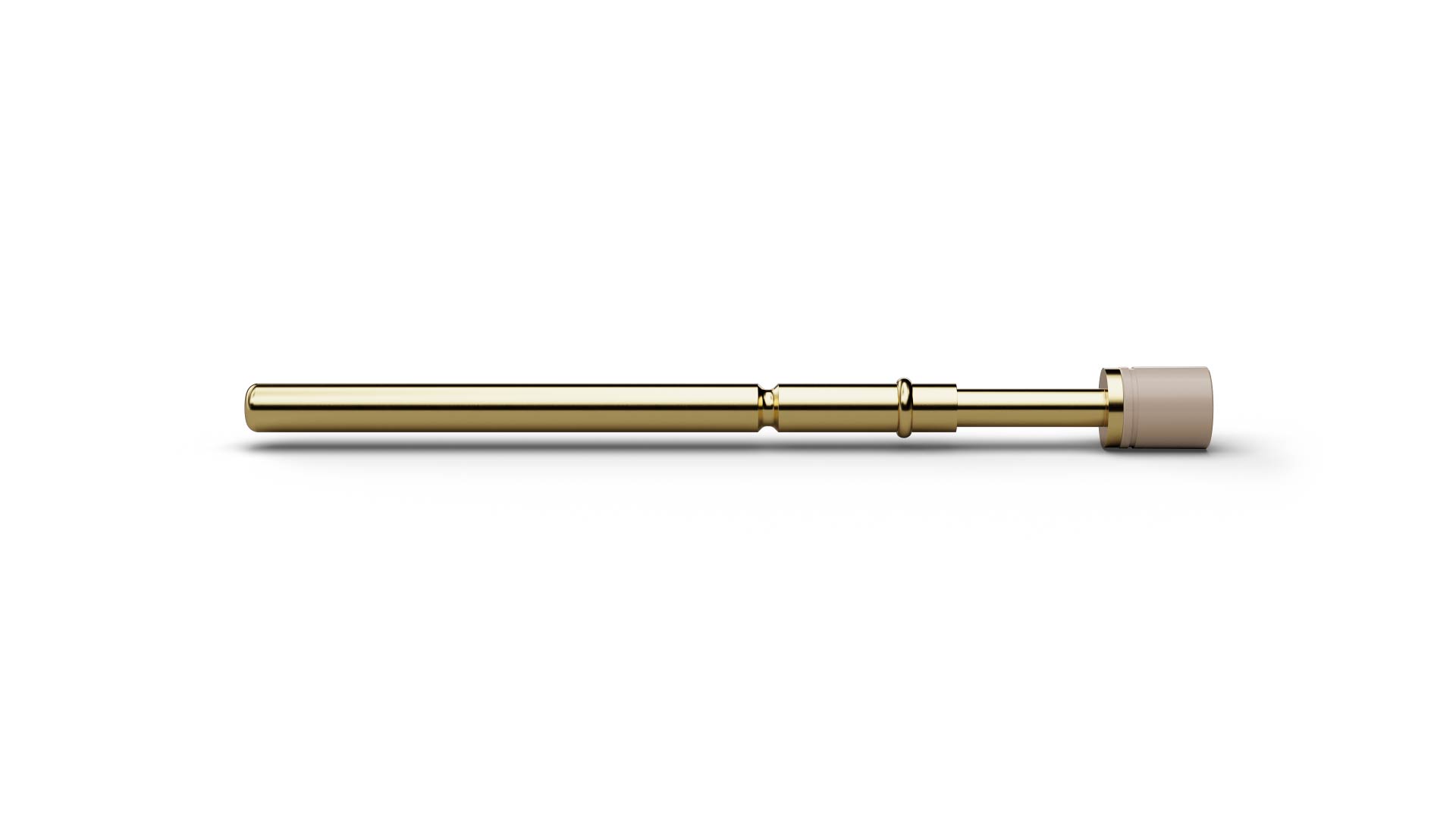

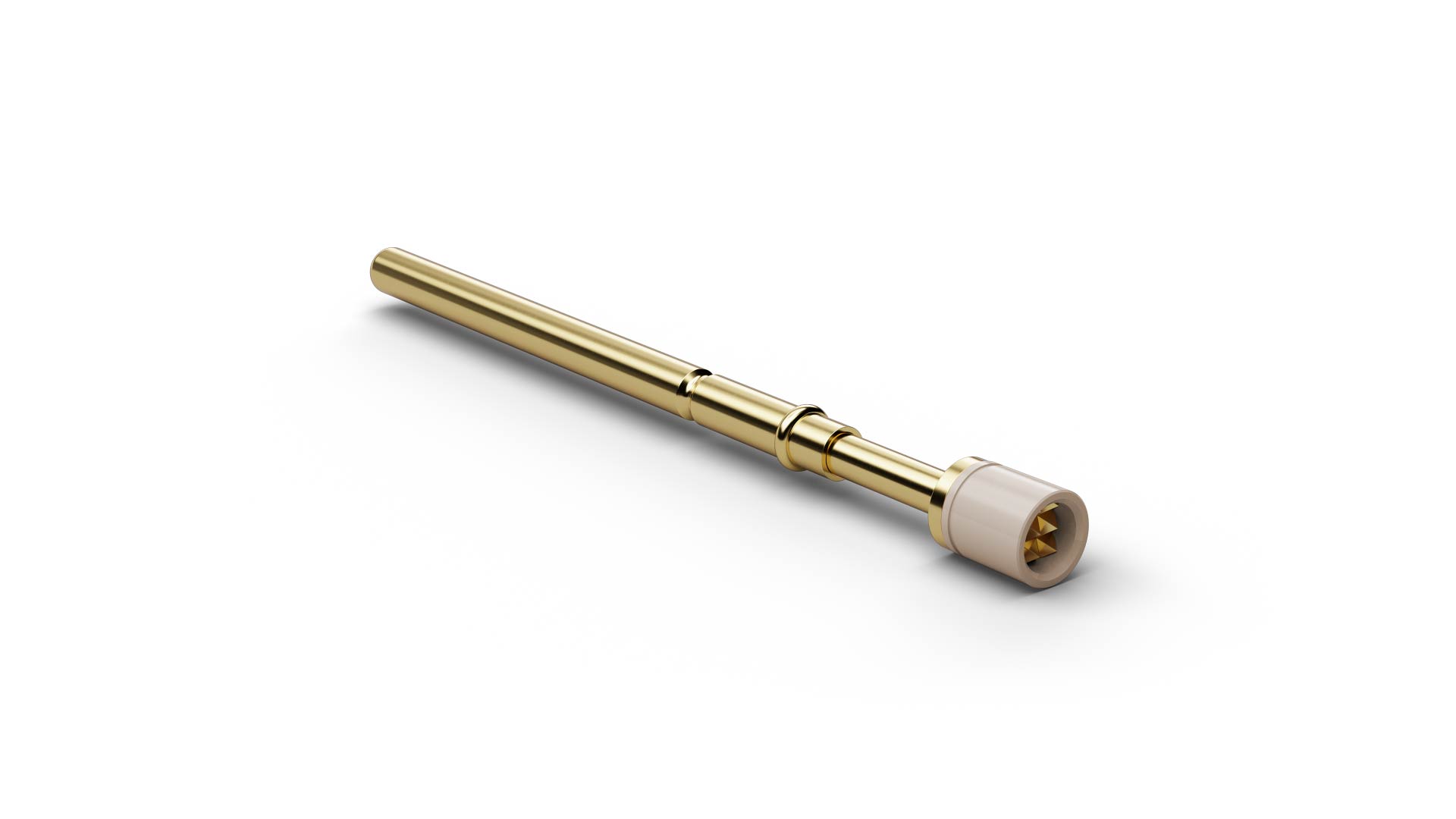

Grafiken
Beschreibung des Produkts
Als Basis Kontaktstift stellt F77206B200G150IK05 (Artikelnummer 1007416) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 06 (Waffel, abgesetzt) verbindet F77206B200G150IK05 den ICT/FCT-Einsatz mit einer Geometrie für Drähte, Pins und Wire-Wrap-Pfosten; die Geometrie eignet sich auch für leicht verbogene Kontakte. F77206B200G150IK05 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 2 mm. F77206B200G150IK05 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 25 mΩ. Der Kolben von F77206B200G150IK05 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
