Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F588 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | S |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 37.3 |
| Herausraghöhe (mm) | 12.4 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 75 |
| Federkraft (cN) | 180 |
| Federweg empf. (mm) | 7.6 |
| Federweg max. (mm) | 10 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

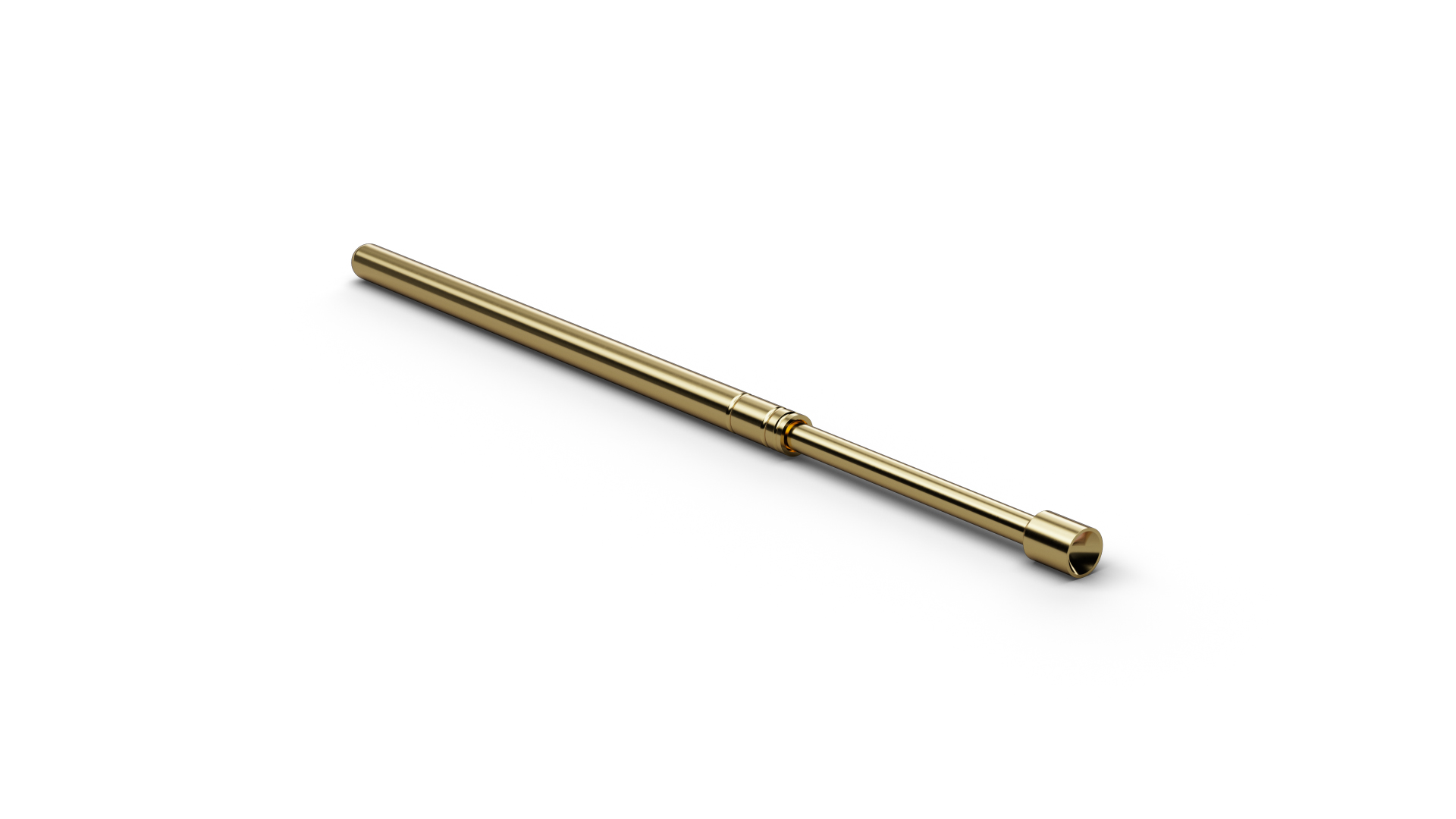

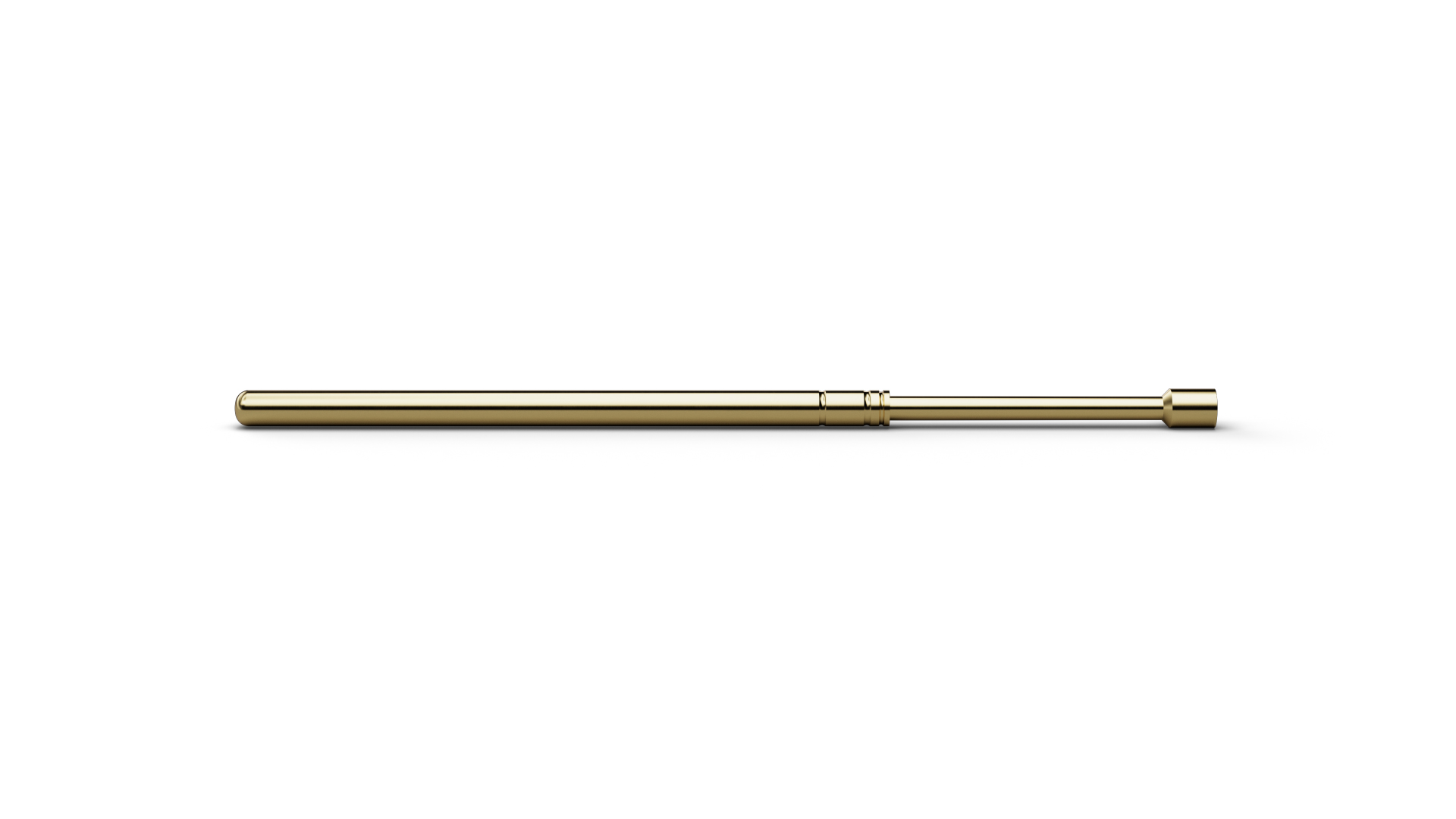

Der Basis Kontaktstift F58805B150G180S (Artikelnummer 1007536) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 05 (Innenkegel, abgesetzt) verbindet F58805B150G180S den ICT/FCT-Einsatz mit einer Geometrie für Pins und Wire-Wrap-Pfosten mit einer geführten, schonenden Kontaktierung. F58805B150G180S kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 05 (Innenkegel, abgesetzt) und einem Kopfdurchmesser von 1,5 mm. Für F58805B150G180S sind 5 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F58805B150G180S besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
