Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F754 |
| Raster (mm / mil) | 4,50 / 177 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 39 |
| Herausraghöhe (mm) | 20 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.7 |
| Durchmesser Pressring (mm) | 3.7 |
| A-Spatendurchmesser (mm) | 4 |
| B-Spatenbreite (mm) | 0.65 |
| C-Spatenlänge (mm) | 3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 84 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 30 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 4.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

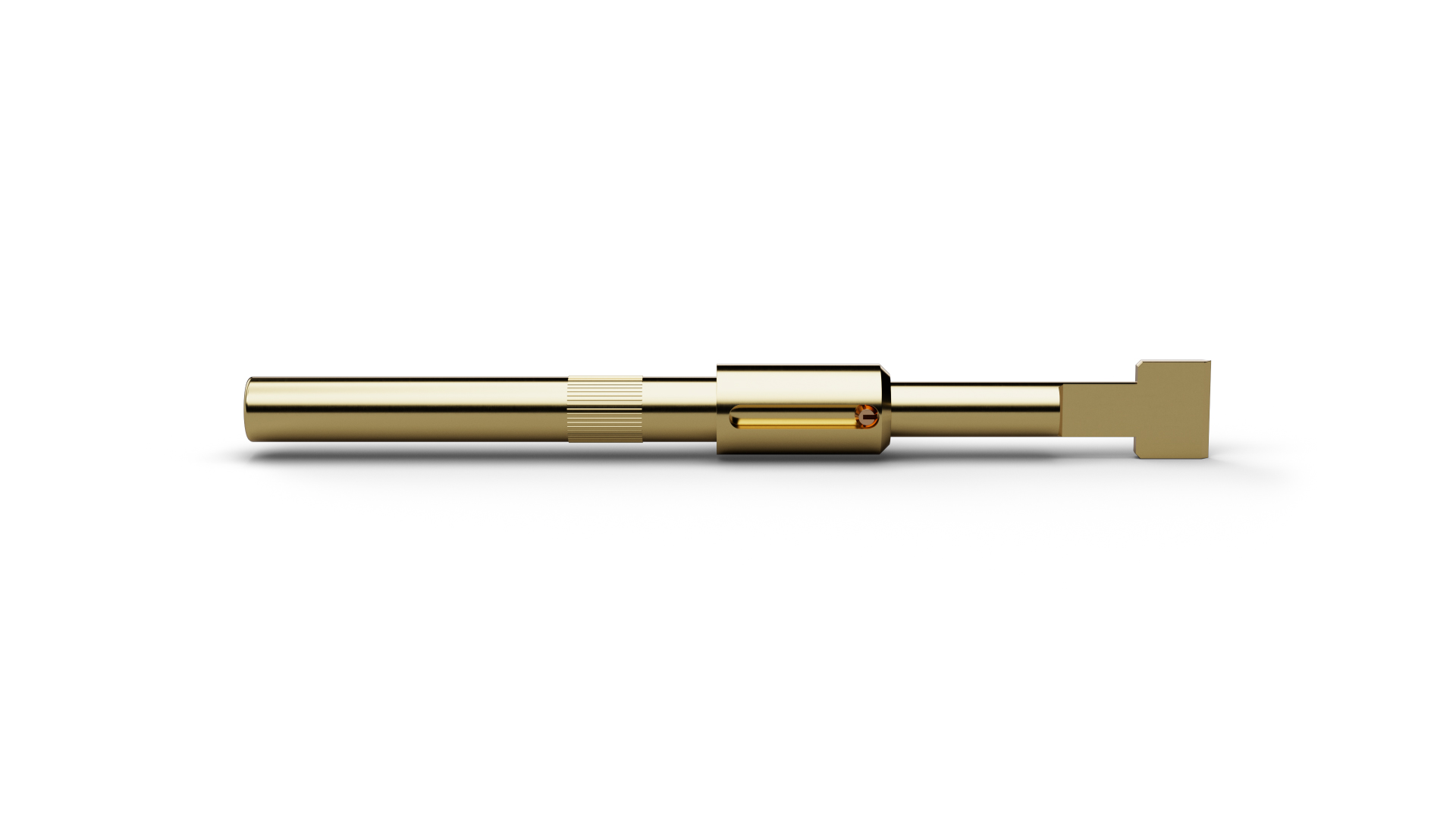

Der verdrehgesicherte Kontaktstift F75484B0004G150L (Artikelnummer 1007858) hält seine Kontaktspitze in einer definierten Orientierung. Die Kopfform 84 (Spatel-Ø > Kolben-Ø, abgesetzt) unterstützt bei F75484B0004G150L eine verdrehgesicherte Kontaktierung von Steckerelementen, deren Orientierung im Prüfadapter erhalten bleiben muss. Die verdrehgesicherte Ausführung von F75484B0004G150L ist für Steckertests geeignet, bei denen längliche Konturen, Kontaktzungen oder richtungsabhängige Kopfformen präzise ausgerichtet bleiben müssen. Bei F75484B0004G150L besitzt die Kopfform 84 (Spatel-Ø > Kolben-Ø, abgesetzt) einen Durchmesser von 4 mm. Für F75484B0004G150L ist eine Treffergenauigkeit von ±0,1 mm angegeben. F75484B0004G150L ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ.
