Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F771 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 25.4 |
| Herausraghöhe (mm) | 12.7 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 3.5 |
| Federweg max. (mm) | 4.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

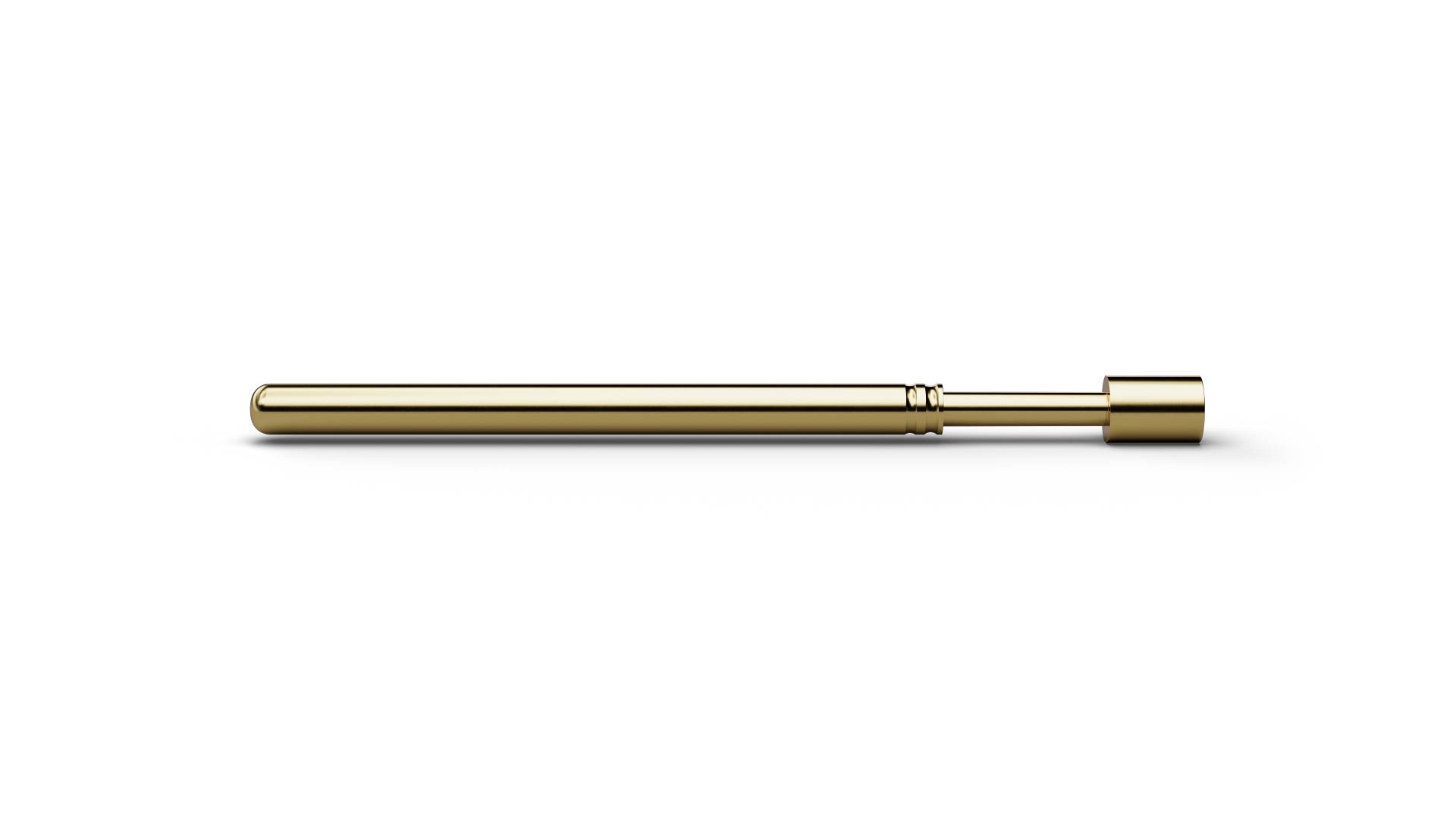

F77105B180G150 (Artikelnummer 1007914) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 05 (Innenkegel, abgesetzt) verbindet F77105B180G150 den ICT/FCT-Einsatz mit einer Geometrie für Pins und Wire-Wrap-Pfosten mit einer geführten, schonenden Kontaktierung. F77105B180G150 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 05 (Innenkegel, abgesetzt) und einem Kopfdurchmesser von 1,8 mm. F77105B180G150 ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Der Kolben von F77105B180G150 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
