Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F886-NO |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SM |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 44.8 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 220 |
| Federkraft (cN) | 900 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.09 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 2,6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
| Schaltweg (mm) | 3.5 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

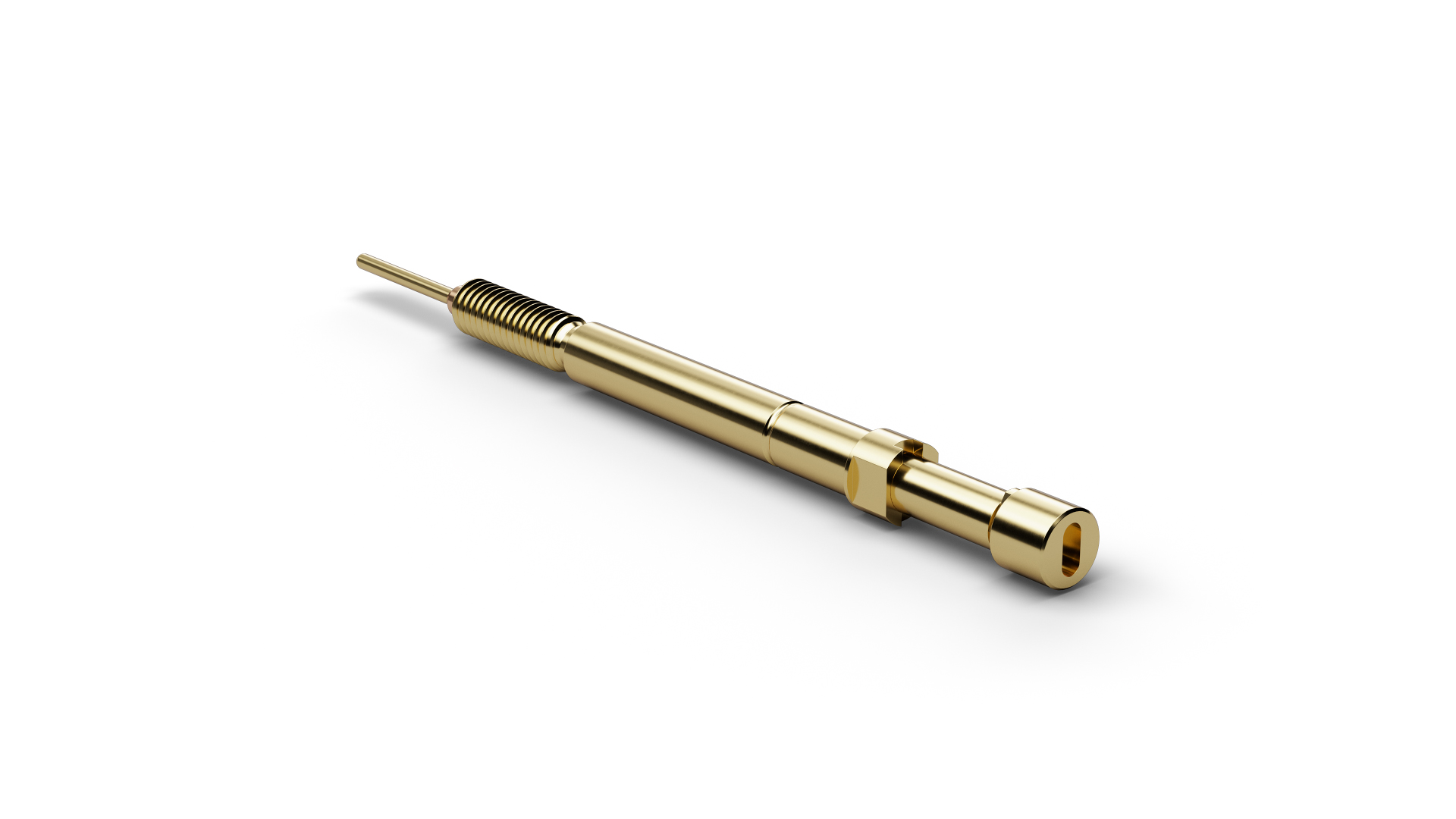

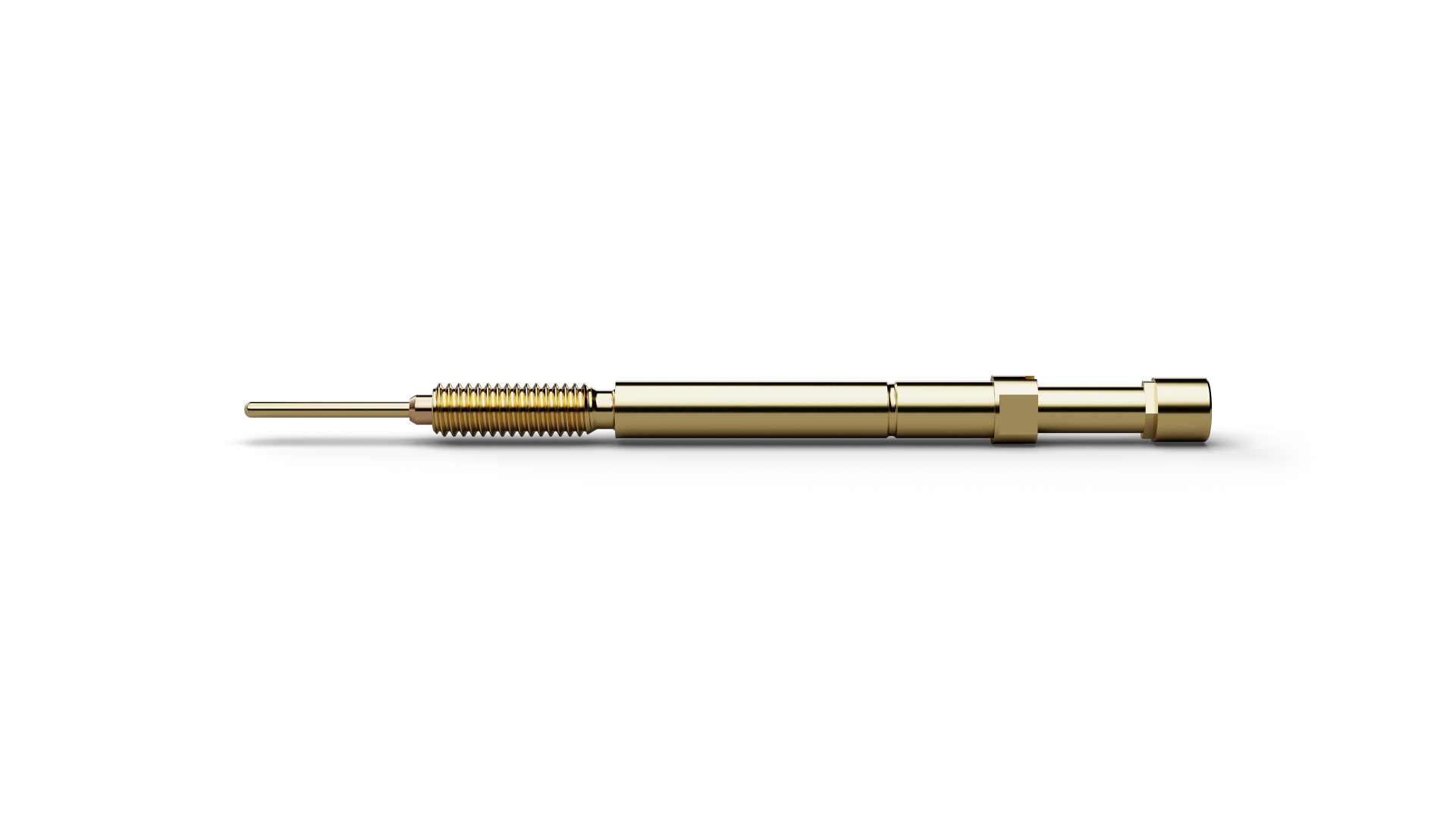

Für Prüfaufgaben mit Zustandsrückmeldung stellt F88617B300G900SM35 (Artikelnummer 1007916) eine gefederte Kontaktierung mit definierter Schaltfunktion bereit. F88617B300G900SM35 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F88617B300G900SM35 ist als NO (Normally Open) spezifiziert. Der Schaltweg von F88617B300G900SM35 ist mit 3,5 mm angegeben. F88617B300G900SM35 kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 3 mm. Die elektrische Auslegung von F88617B300G900SM35 sieht 10 A Dauerstrom vor.
