Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF775 |
| Raster (mm / mil) | 5,00 / 197 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38.5 |
| Herausraghöhe (mm) | 10.5 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 3.5 |
| Durchmesser Kragen (mm) | 4 |
| Durchmesser Pressring (mm) | 4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 150 |
| Federkraft (cN) | 500 |
| Federweg empf. (mm) | 4.4 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 50 |
| Typ. Durchgangswiderstand (mOhm) | 5 |
Grafiken
Beschreibung des Produkts

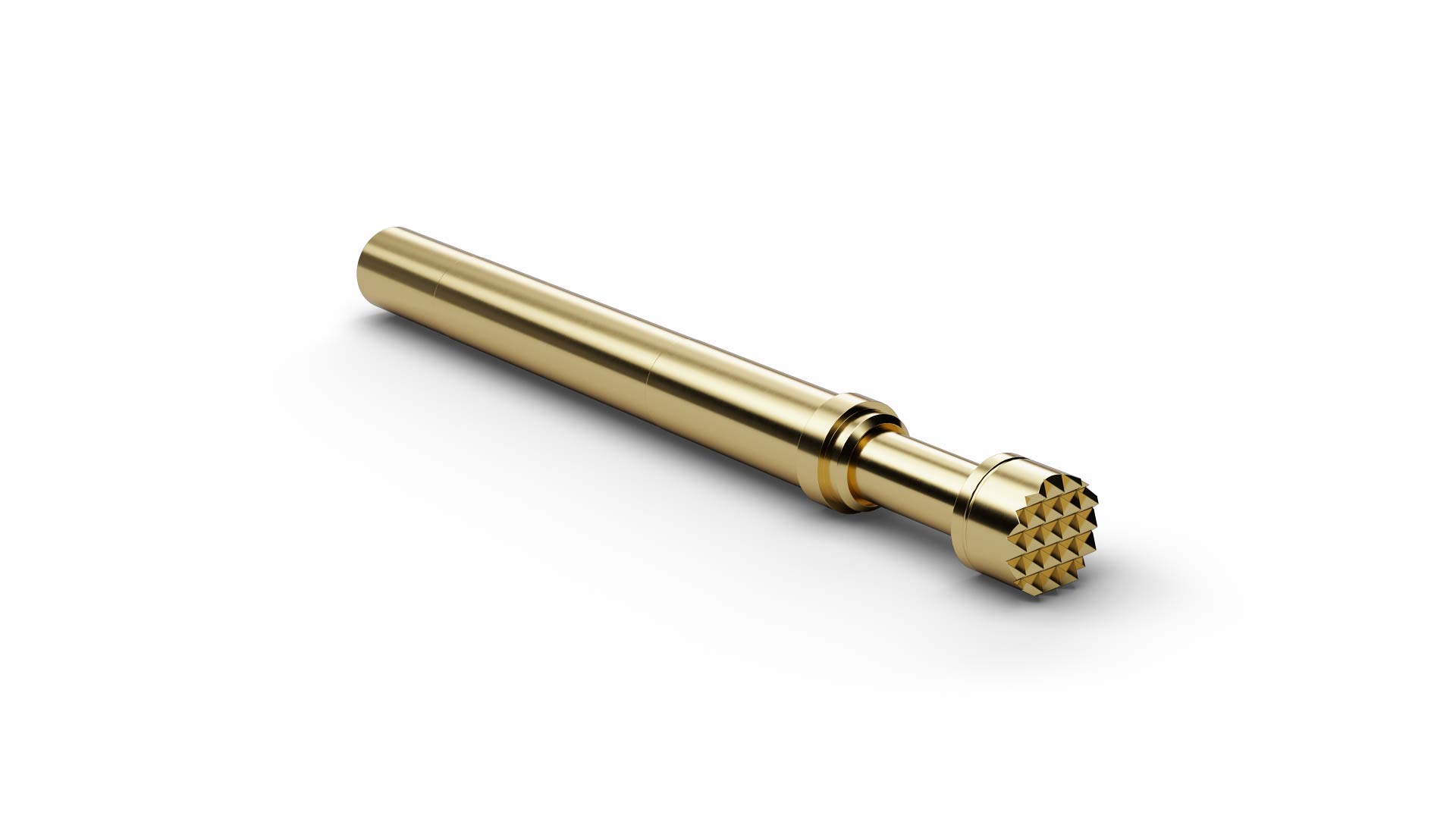

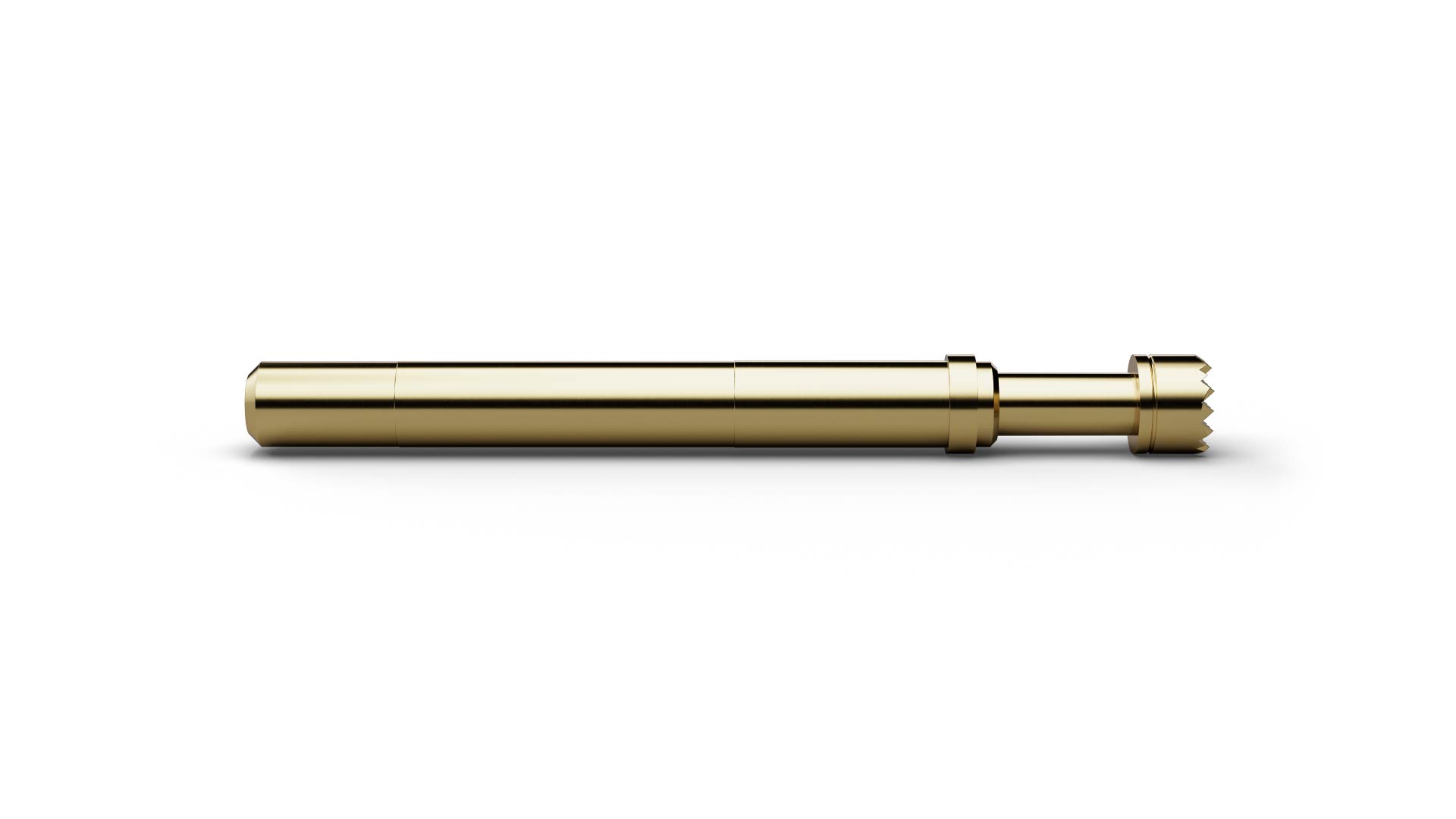

Der Hochstromstift HCF77506B400G500 (Artikelnummer 1008128) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF77506B400G500 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF77506B400G500 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF77506B400G500 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. HCF77506B400G500 ist für 50 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 5 mΩ. Bei HCF77506B400G500 besitzt die Kopfform 06 (Waffel, abgesetzt) einen Durchmesser von 4 mm.
