Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P-M / P090M-L053 |
| Raster (mm / mil) | 1,70 / 67 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 5.3 |
| Herausraghöhe (mm) | 2.8 |
| Durchmesser Kopfform (mm) | 0.6 |
| Durchmesser Mantel (mm) | 0.9 |
| Durchmesser Kragen (mm) | 1.15 |
| Durchmesser Pressring (mm) | 1.15 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 10 |
| Federkraft (cN) | 40 |
| Federweg empf. (mm) | 1 |
| Federweg max. (mm) | 1.2 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 30 |

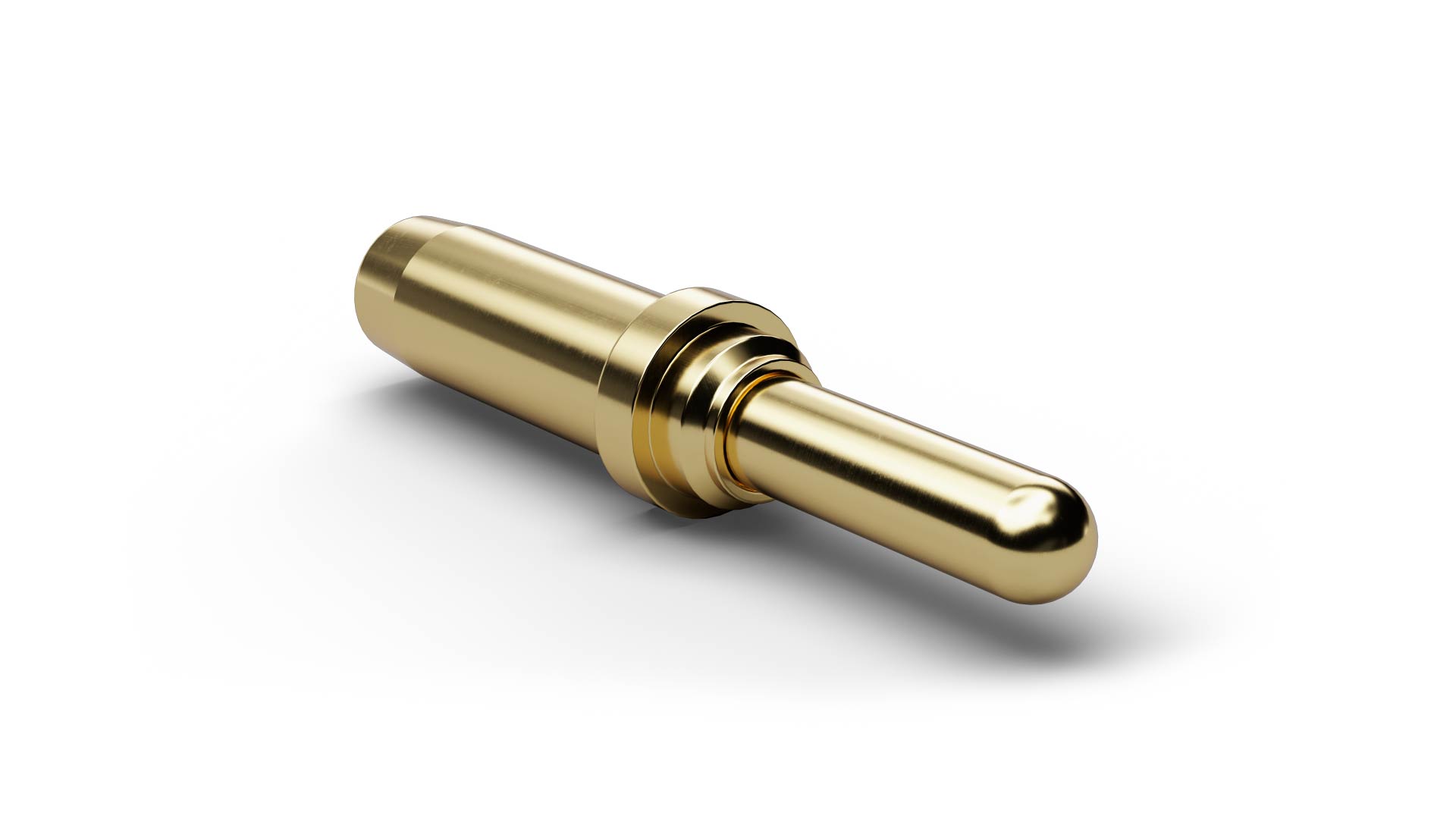

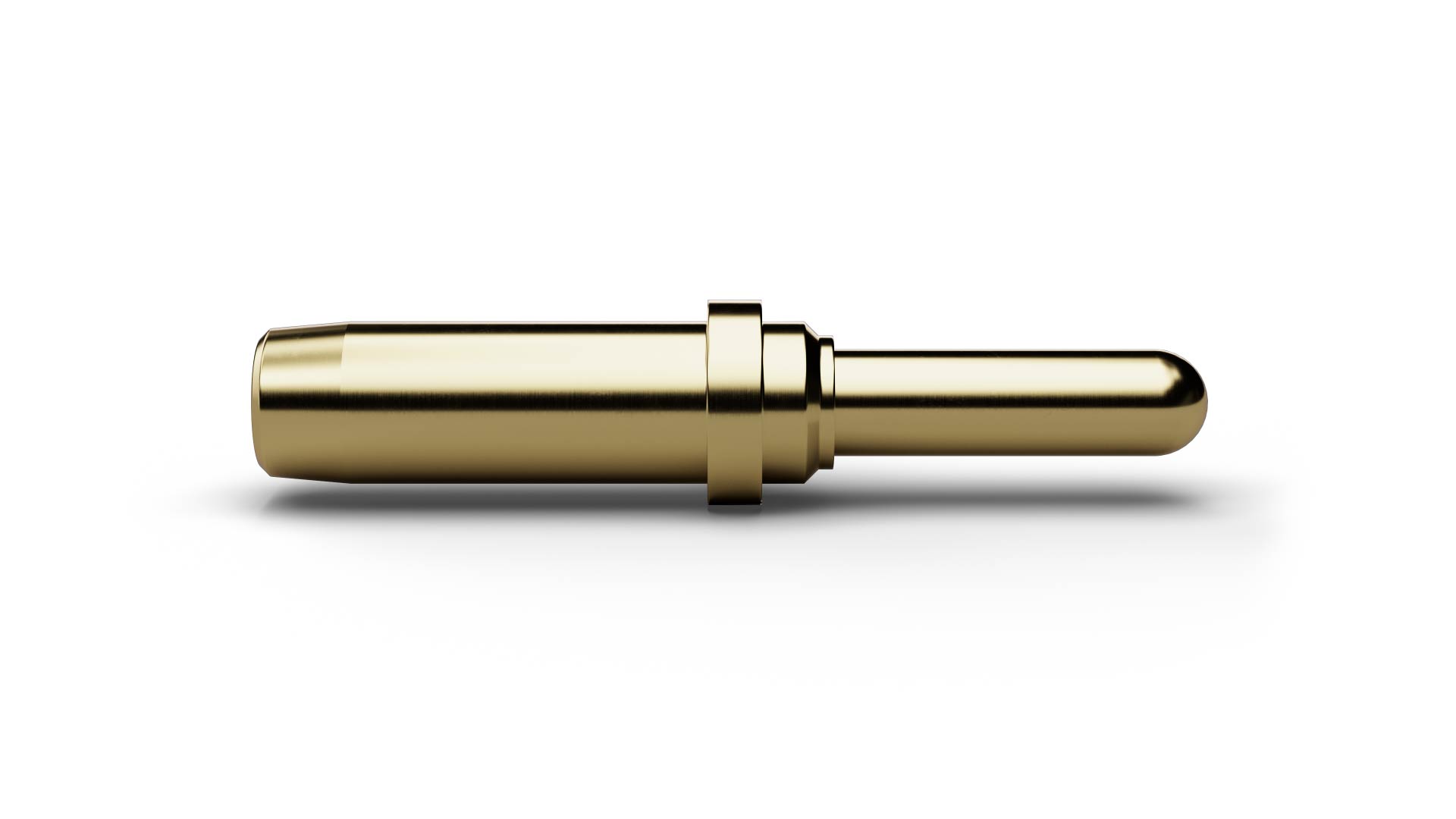

Grafiken
