Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F733 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | H |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 28.3 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |

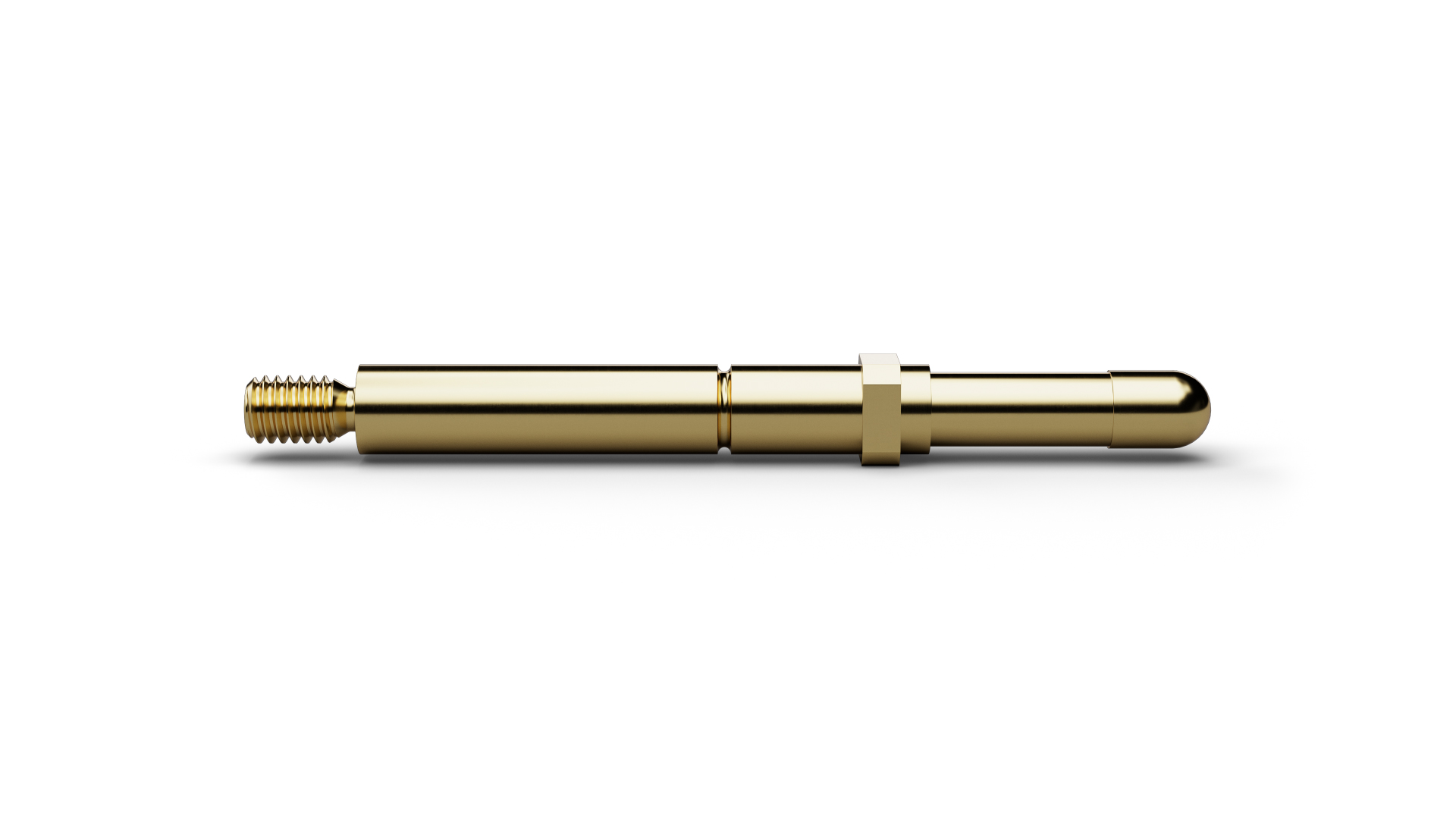

Grafiken
Beschreibung des Produkts
F73312B230G150H (Artikelnummer 1009294) verbindet die Funktion eines Federkontaktstifts mit einer formschlüssigen Schraubmontage. Die verschraubte Befestigung von F73312B230G150H unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73312B230G150H das Gewinde M2. F73312B230G150H kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 12 (Kugelkopf, abgesetzt) und einem Kopfdurchmesser von 2,3 mm. F73312B230G150H ist elektrisch für einen Dauerstrom von 10 A spezifiziert. Als H-Version erweitert F73312B230G150H den Einsatzbereich auf Hochtemperaturanwendungen bis 200 °C.
