Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F880-NO |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 51.3 |
| Herausraghöhe (mm) | 16.7 |
| Durchmesser Kopfform (mm) | 1 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 2.95 |
| Durchmesser Pressring (mm) | 2.95 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M2,5X0,35 |
| Schlüsselweite (mm) | 2,2 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
| Schaltertyp | NO (Normal Open) |
| Schaltweg (mm) | 1.7 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

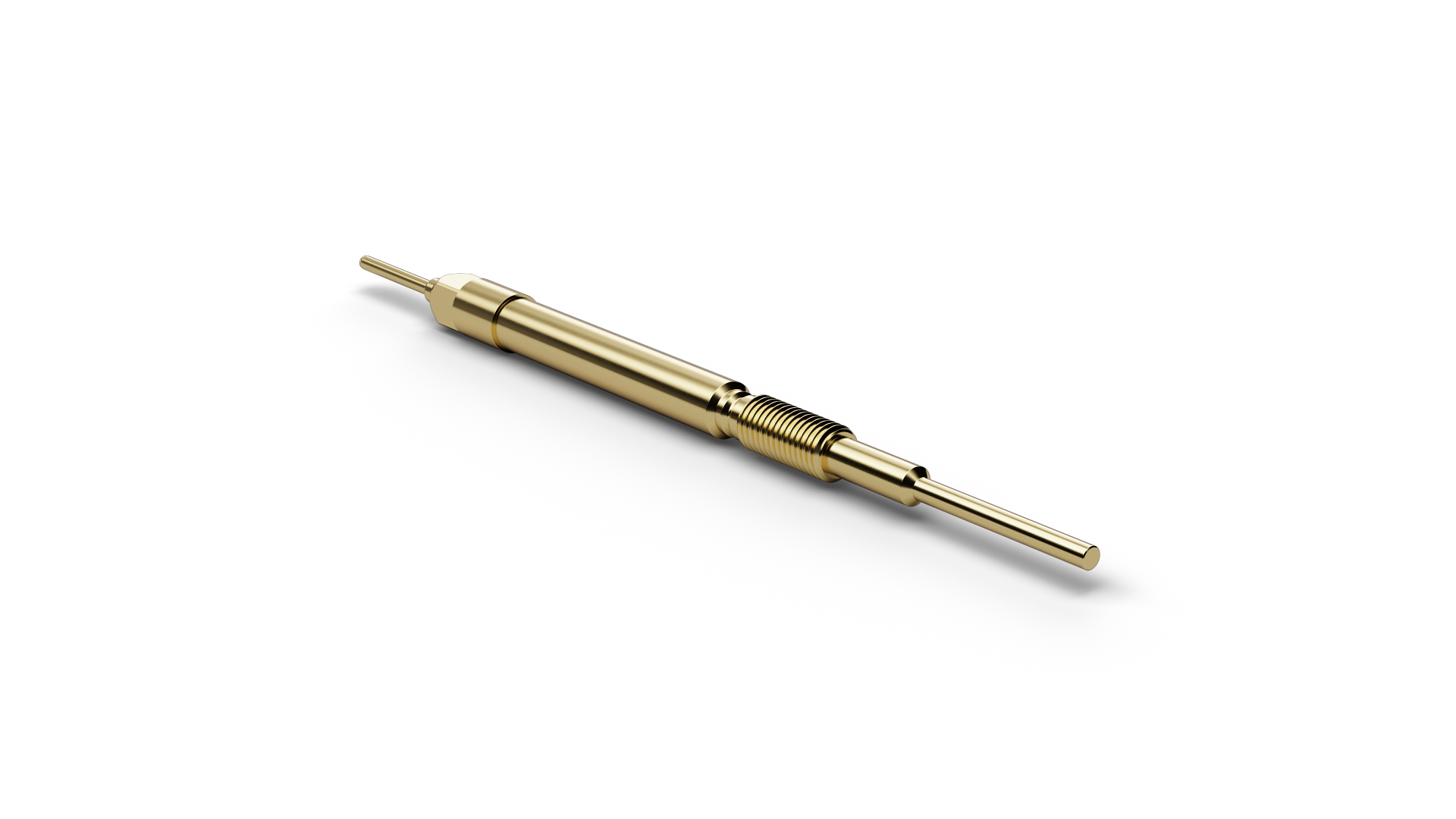

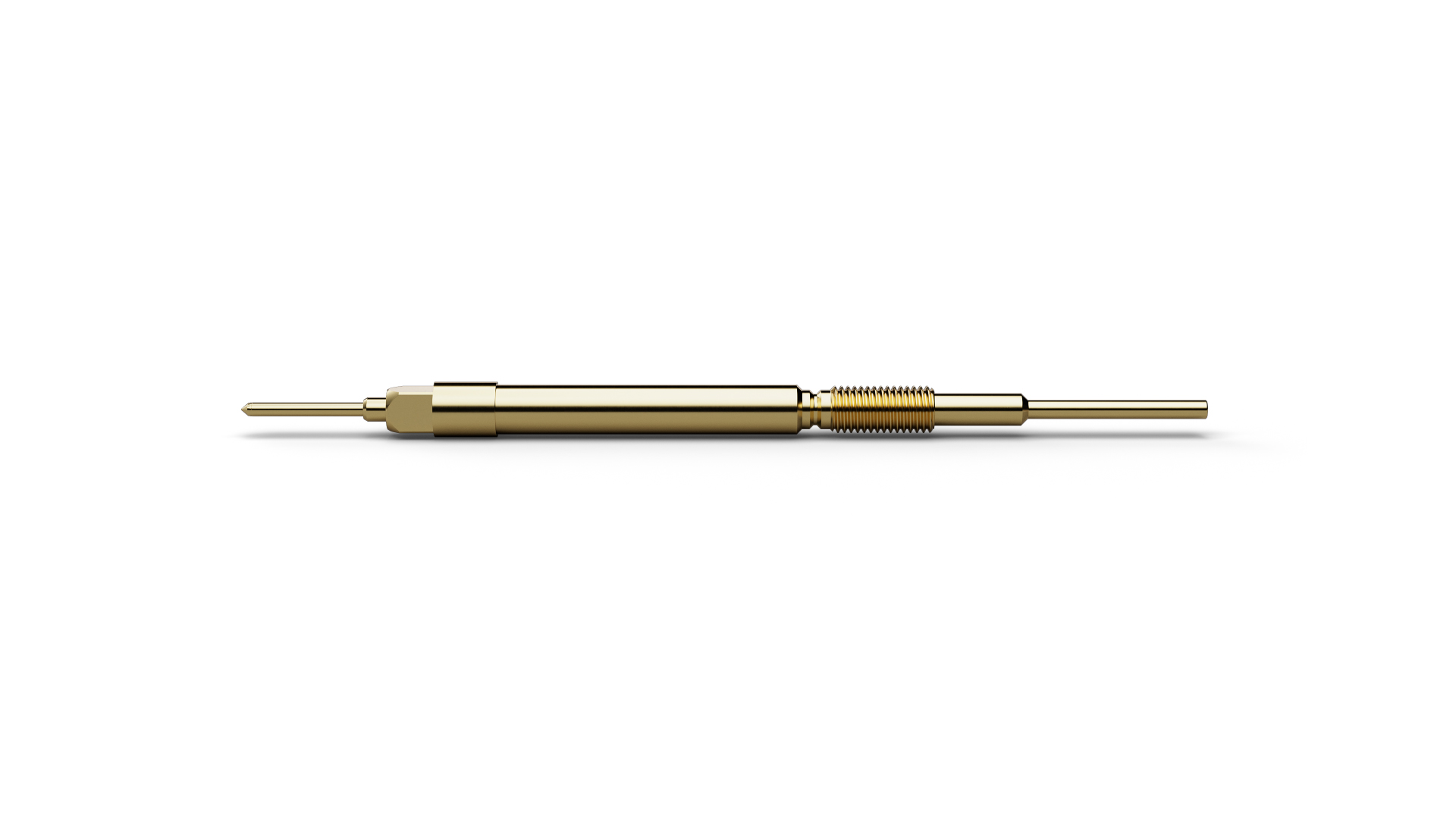

Der Schaltstift F88016B100G150L (Artikelnummer 1009474) verbindet gefederte Kontaktierung mit einer definierten Schalt- oder Erkennungsfunktion. F88016B100G150L verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Als Schaltstift wird F88016B100G150L für Anwesenheits- und Positionsprüfungen eingesetzt und geben beim Erreichen eines definierten Betätigungswegs ein elektrisches Signal an das Testsystem. Für F88016B100G150L sind 10 A Dauerstrom und 50 mΩ typischer Durchgangswiderstand angegeben. F88016B100G150L kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 16 (Flachkopf) und einem Kopfdurchmesser von 1 mm. Der Schaltweg von F88016B100G150L ist mit 1,7 mm angegeben.
