Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F731 |
| Raster (mm / mil) | 2,40 / 94 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 27.9 |
| Herausraghöhe (mm) | 9.4 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 1.37 |
| Durchmesser Kragen (mm) | 1.85 |
| Durchmesser Pressring (mm) | 1.85 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 90 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 3.5 |
| Federweg max. (mm) | 4.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,4 |
| Schlüsselweite (mm) | 1,4 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

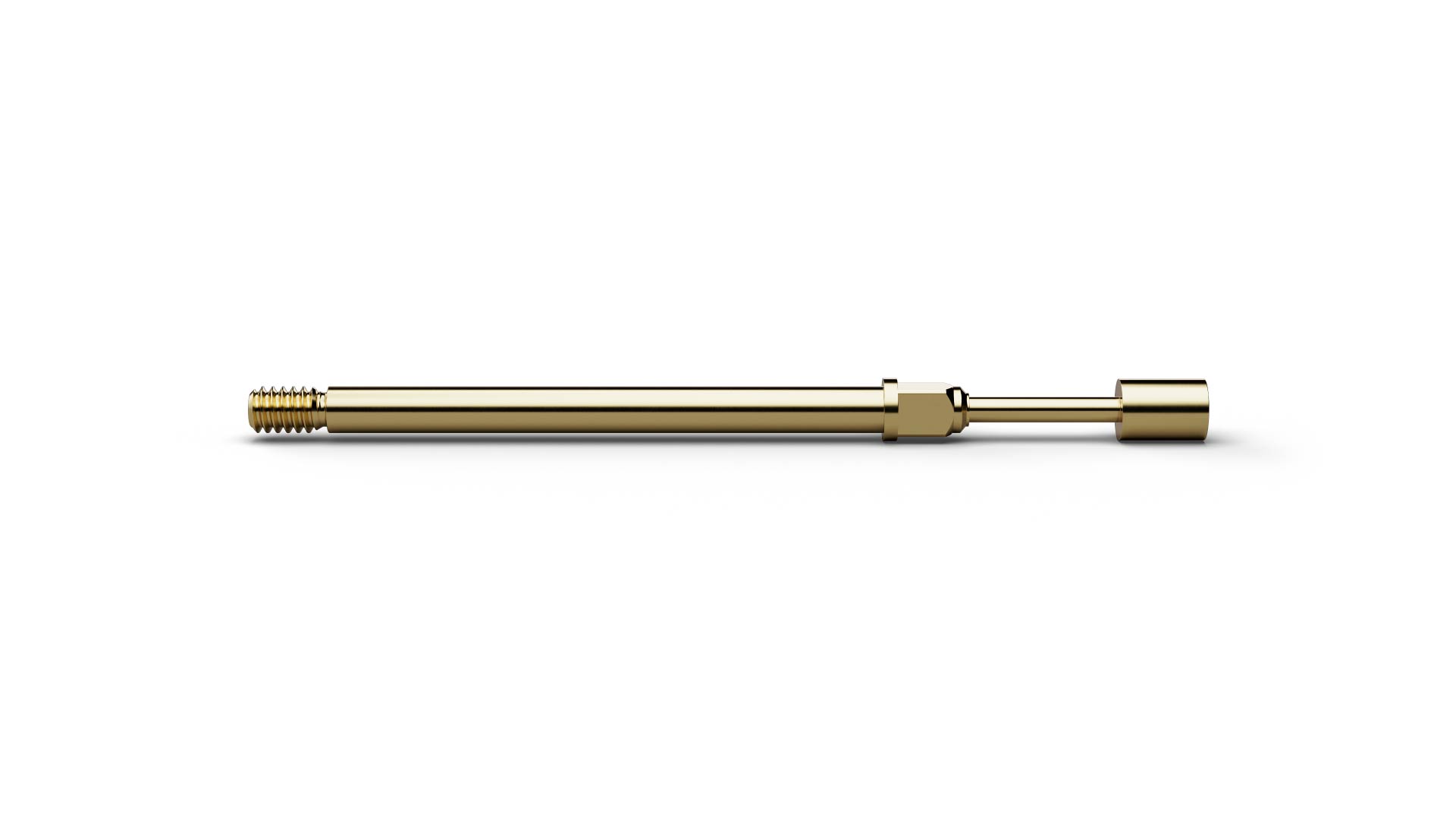

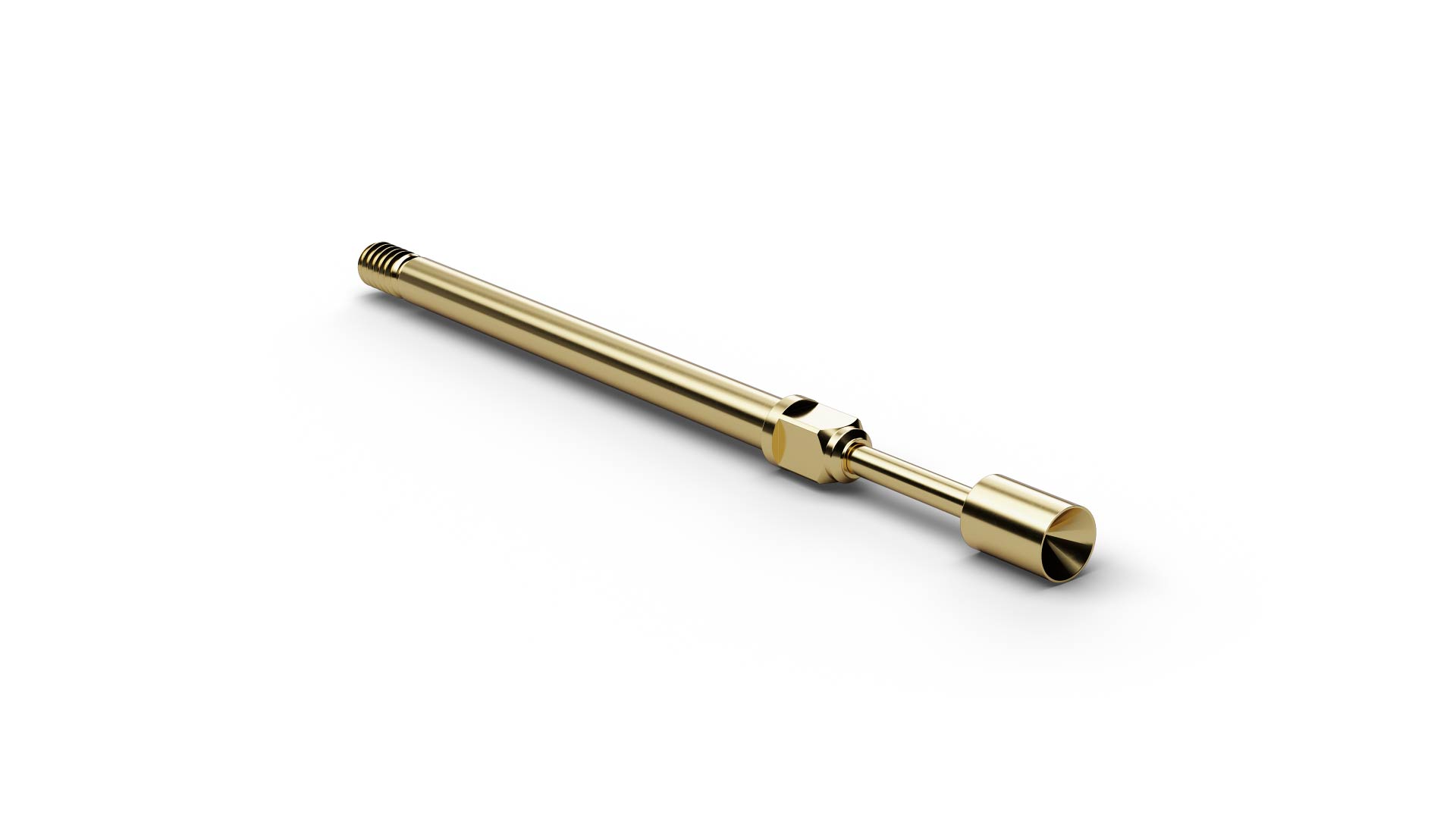

F73105B180G300 (Artikelnummer 1009712) verbindet die Funktion eines Federkontaktstifts mit einer formschlüssigen Schraubmontage. Die verschraubte Befestigung von F73105B180G300 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73105B180G300 das Gewinde M1,4. Bei F73105B180G300 treffen ein Raster von 2,4 mm / 94 mil, 300 cN Federkraft und 3,5 mm empfohlener Federweg zusammen. Für F73105B180G300 sind 5 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben. Bei F73105B180G300 besitzt die Kopfform 05 (Innenkegel, abgesetzt) einen Durchmesser von 1,8 mm.
