Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F723 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 17.1 |
| Herausraghöhe (mm) | 7.1 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 2.8 |
| Federweg max. (mm) | 3.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 15 |
Grafiken

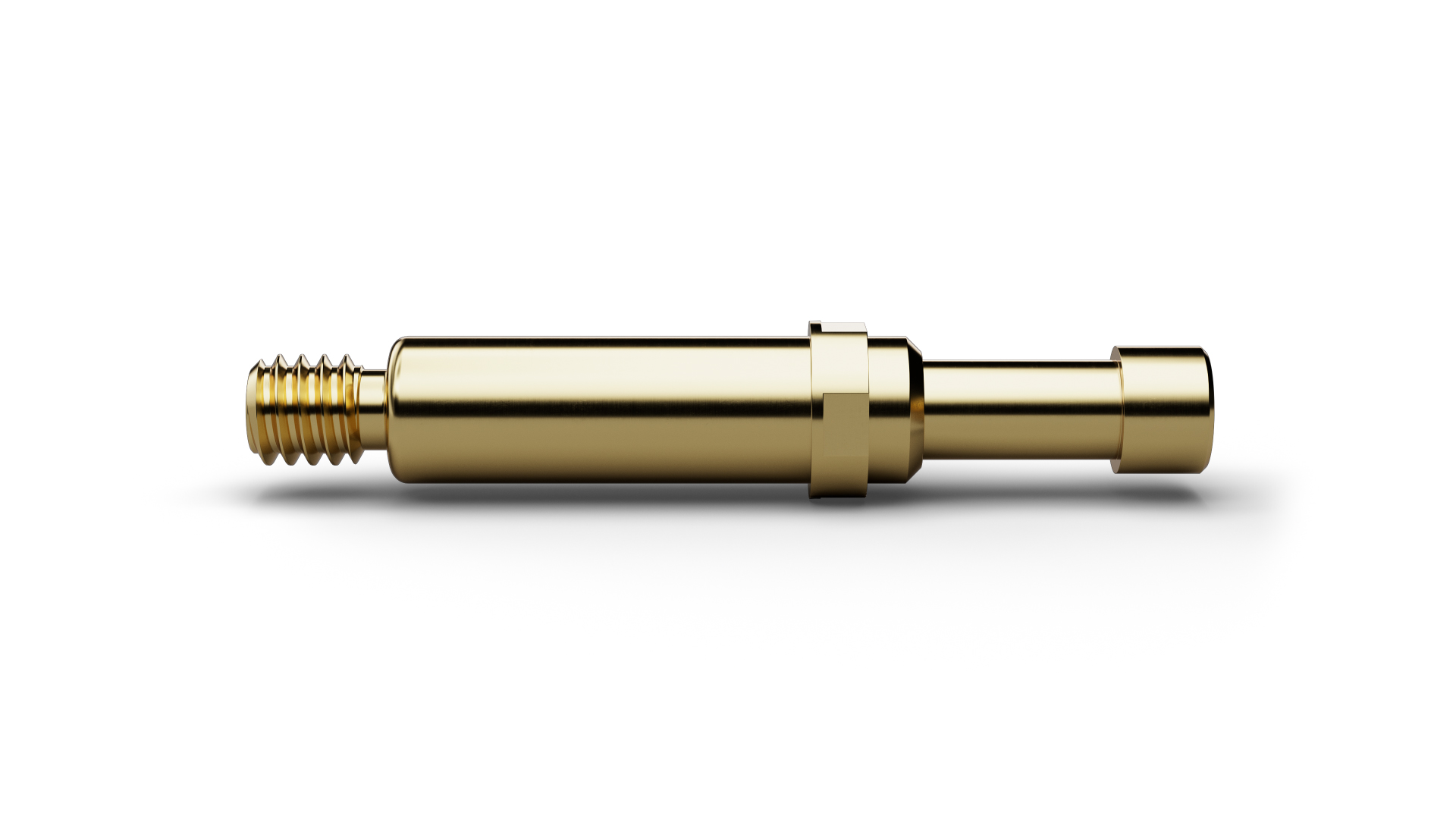

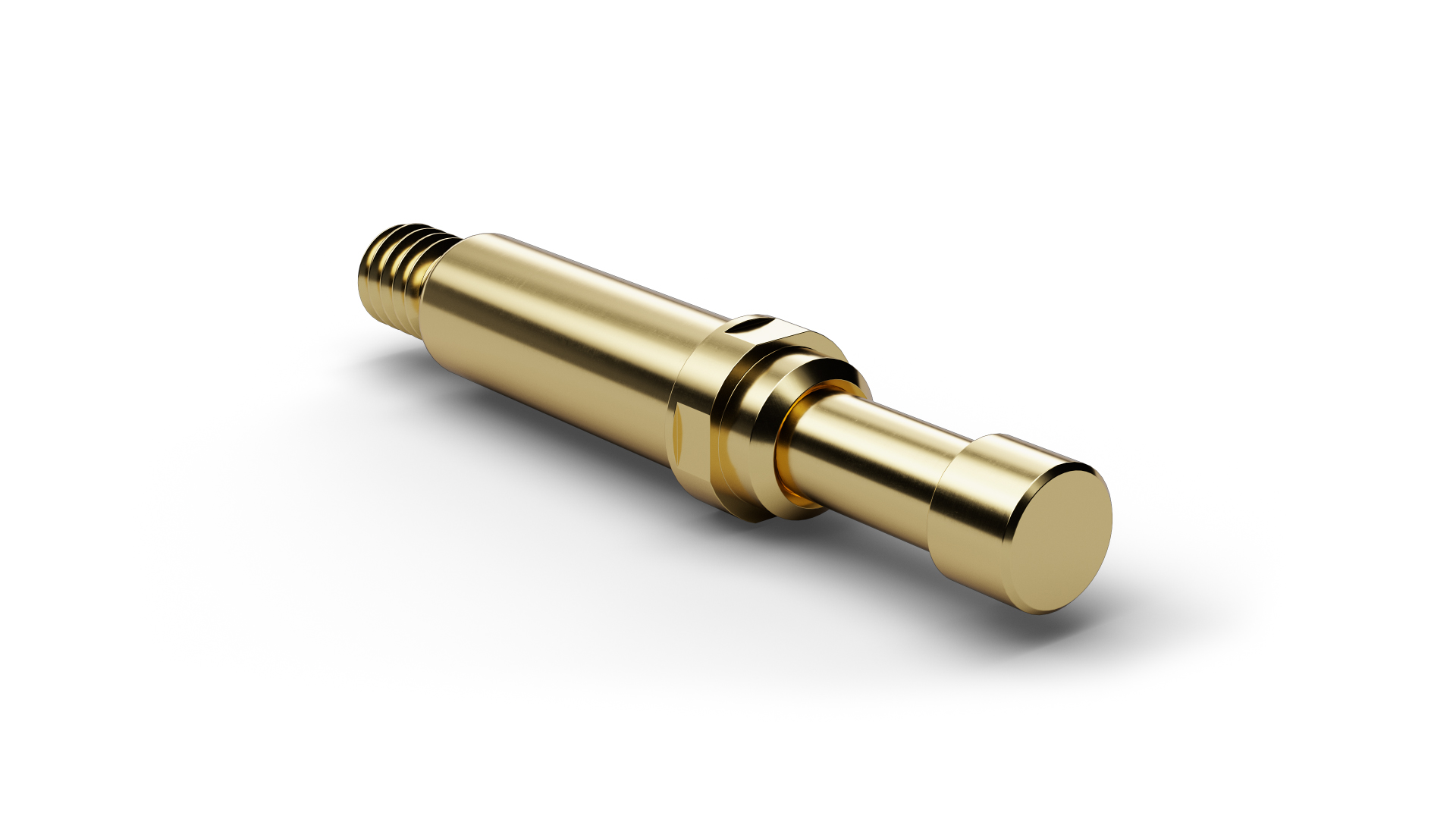

Beschreibung des Produkts
Der Basis Schraubstift F72317B230G080 (Artikelnummer 1010093) ist ein gefederter Kontaktstift mit Gewindemontage. Die verschraubte Befestigung von F72317B230G080 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F72317B230G080 das Gewinde M2. Bei F72317B230G080 treffen ein Raster von 4 mm / 157 mil, 80 cN Federkraft und 2,8 mm empfohlener Federweg zusammen. Für F72317B230G080 sind 10 A Dauerstrom und 15 mΩ typischer Durchgangswiderstand angegeben. Bei F72317B230G080 besitzt die Kopfform 17 (Flachkopf, abgesetzt) einen Durchmesser von 2,3 mm.
