Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F050 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | HP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 43.2 |
| Herausraghöhe (mm) | 8.1 |
| Durchmesser Kopfform (mm) | 0.5 |
| Durchmesser Mantel (mm) | 0.78 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 62 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Progressive |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 125 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 40 |
Grafiken

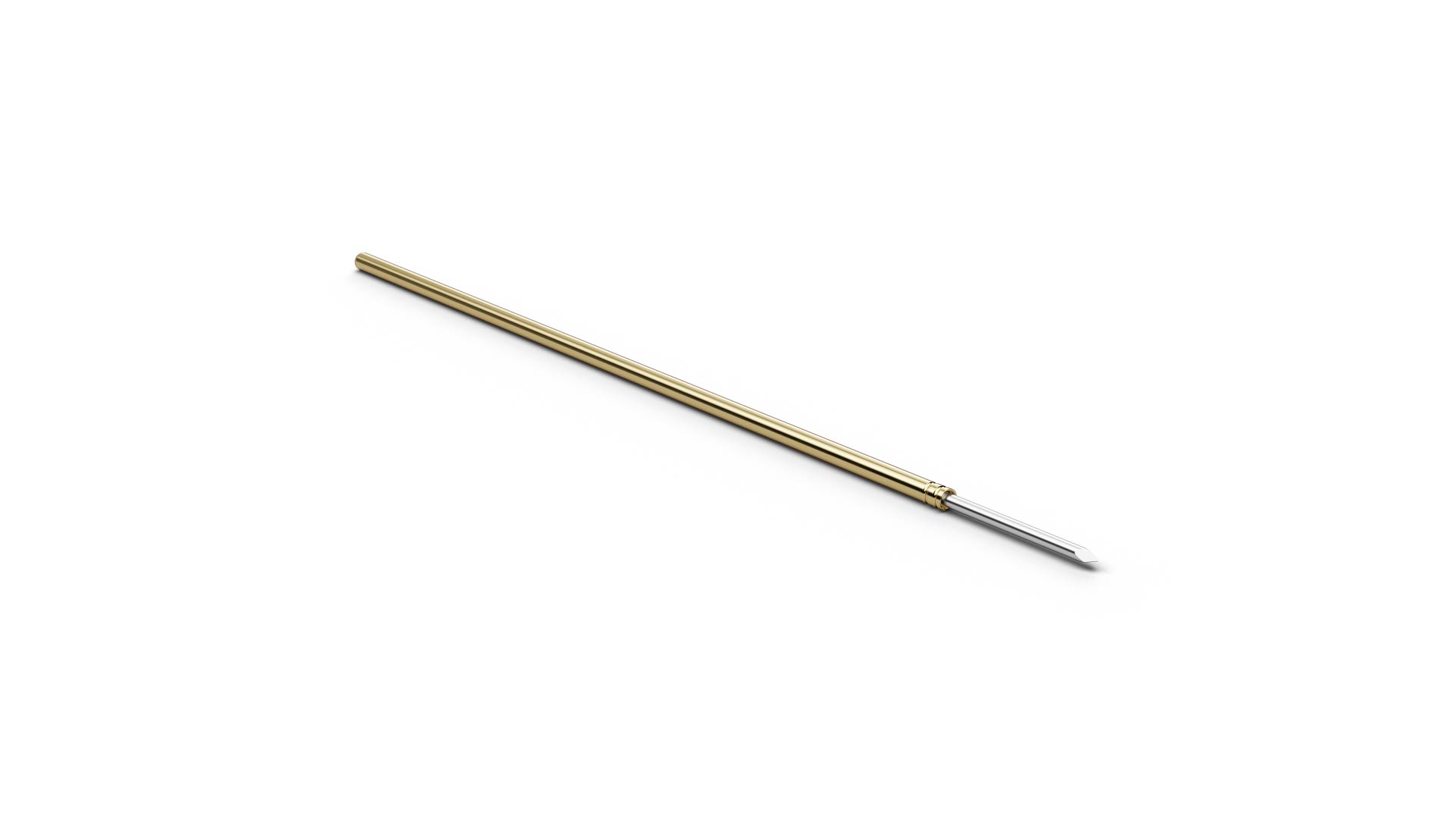

Beschreibung des Produkts
F05062S050P200HP (Artikelnummer 1010227) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 62 (Dreikant 30°) verbindet F05062S050P200HP den ICT/FCT-Einsatz mit einer Geometrie für Vias und Lötpads, bei denen scharfe Kanten Flussmittelreste oder Oxidschichten durchdringen können. F05062S050P200HP kombiniert ein Raster von 1,27 mm / 50 mil mit Kopfform 62 (Dreikant 30°) und einem Kopfdurchmesser von 0,5 mm. Für F05062S050P200HP sind 3 A Dauerstrom und 40 mΩ typischer Durchgangswiderstand angegeben. Die Kombination aus P-Coating und HP-Federvorspannung macht F05062S050P200HP zu einer Variante für Kontaktstellen, an denen Rückstände oder harte Oberflächenschichten die elektrische Kontaktierung erschweren können.
