Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | F822 |
| Raster (mm / mil) | 5,50 / 217 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | IK |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 32.3 |
| Herausraghöhe (mm) | 9.5 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 4.3 |
| Durchmesser Kragen (mm) | 4.5 |
| Durchmesser Pressring (mm) | 4.5 |
| Abstand innen/außen (mm) | 3.3 |
| Durchmesser Kopfform (mm) 2 | 0.8 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Kopfform 2 | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Stahl |
| Beschichtung Kolben 2 | Langzeitgold |
| Werkstoff Feder 2 | Edelstahl |
| Beschichtung Feder 2 | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 250 |
| Federkraft (cN) | 450 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 2.6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 6 |
| Typ. Durchgangswiderstand (mOhm) | 60 |
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 1.2 |
| Dauerstrom (A) 2 | 1.6 |
| Typ. Durchgangswiderstand (mOhm) 2 | 30 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 3 |
| Federweg max. (mm) 2 | 3.5 |
| Vorspannung (cN) 2 | 100 |
| Federkraft (cN) 2 | 200 |
Grafiken
Beschreibung des Produkts

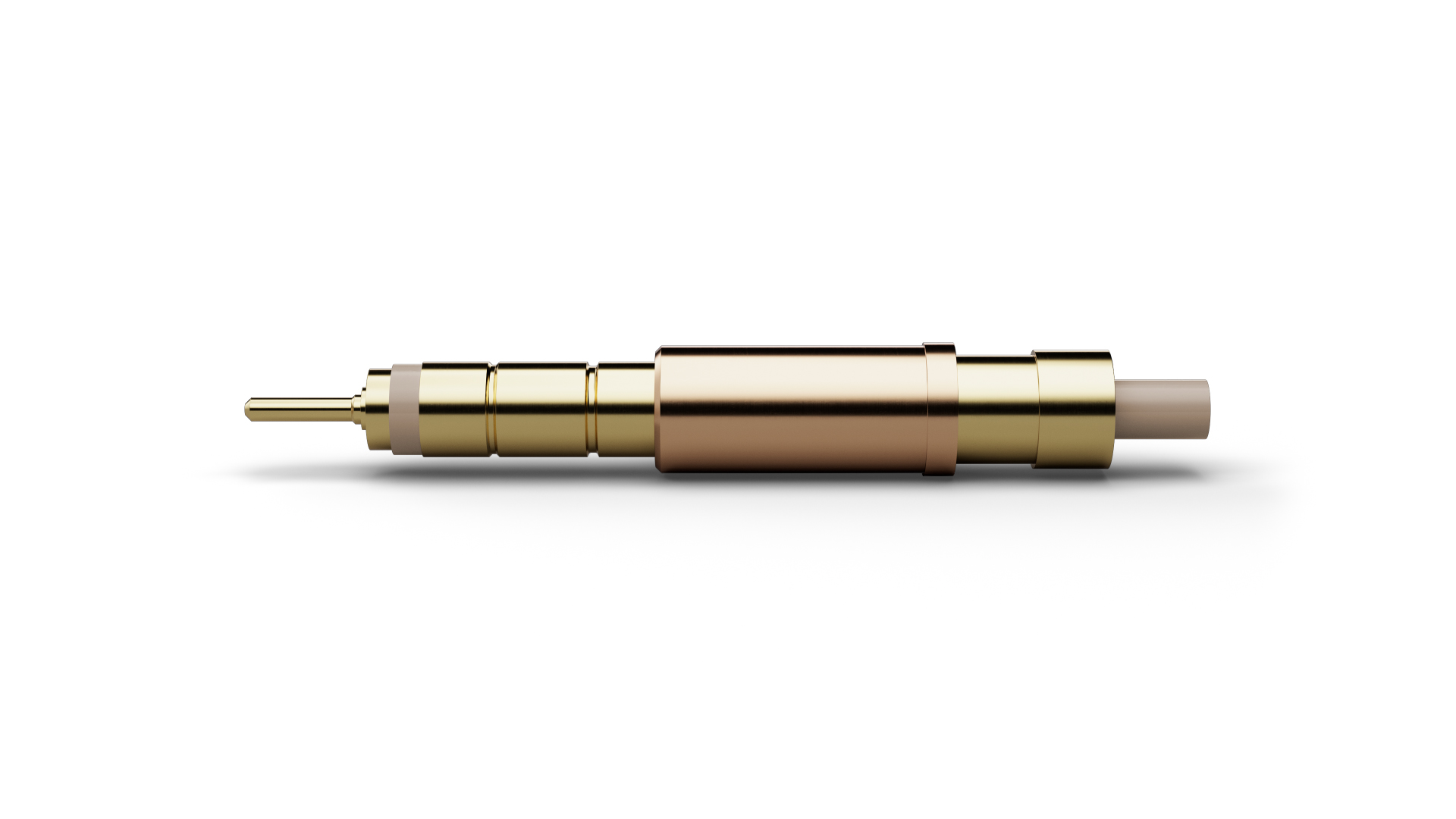

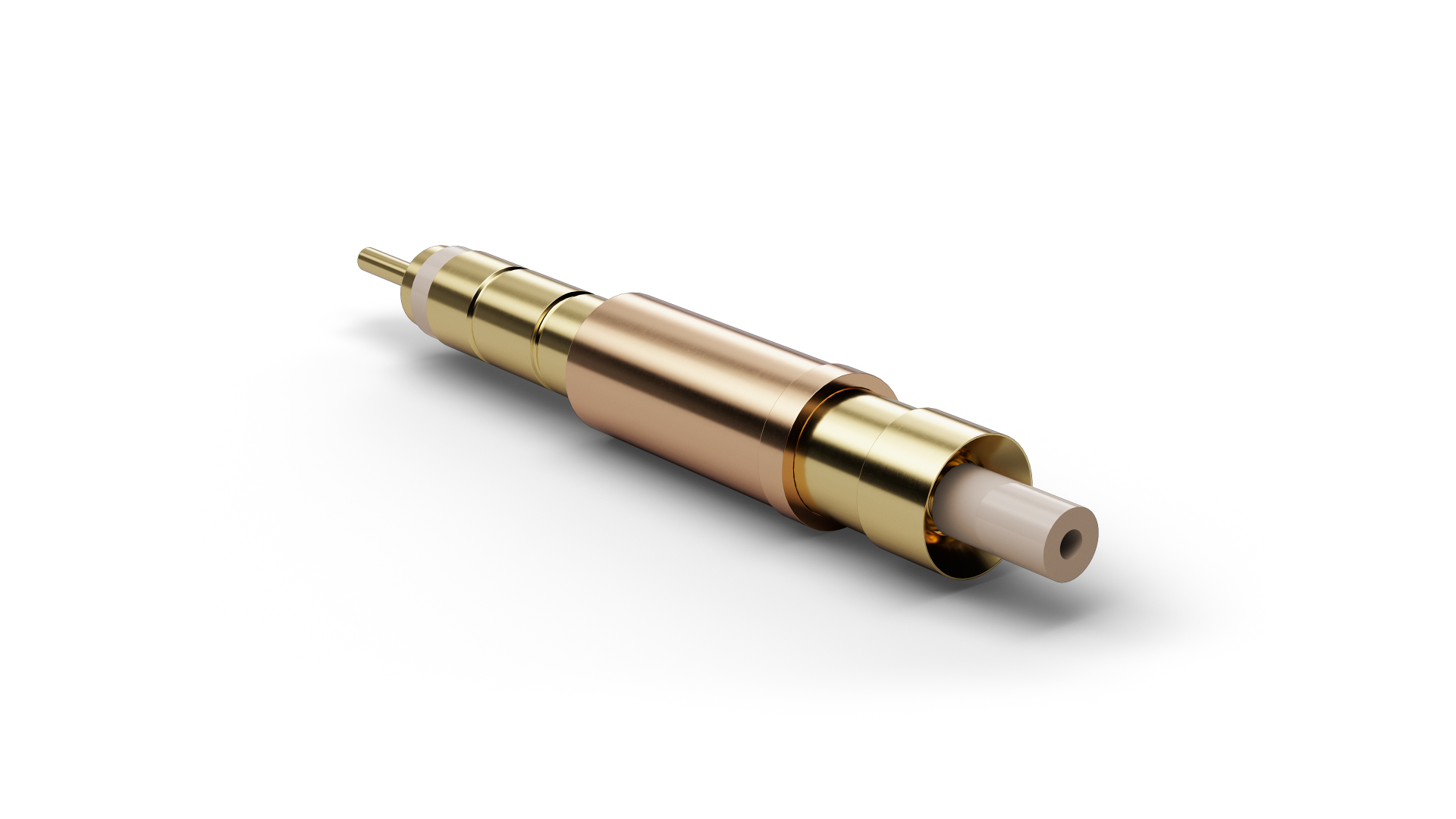

F82205S0007L650IK15 (Artikelnummer 1010240) gehört zu den Kelvinstiften für Vierleitermessungen und anspruchsvolle elektrische Prüfaufgaben. Die getrennten Strom- und Spannungspfade von F82205S0007L650IK15 unterstützen Vierleitermessungen, bei denen Leitungs- und Kontaktwiderstände das Ergebnis möglichst wenig beeinflussen. Bei F82205S0007L650IK15 betragen die Dauerströme von Außen- und Innenkontakt 6 A / 1,6 A. Die Impedanz von F82205S0007L650IK15 beträgt 50 Ω. Der Frequenzbereich von F82205S0007L650IK15 reicht bis 1,2 GHz. Die Ausführung kombiniert ein Raster von 5,5 mm / 217 mil mit Kopfform 05 (Innenkegel, abgesetzt) und einem Kopfdurchmesser von 4 mm.
