Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F733SP |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP1 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 34.3 |
| Herausraghöhe (mm) | 16.3 |
| Durchmesser Kopfform (mm) | 1.4 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| A-Pindurchmesser (mm) | 1.4 |
| B-Tellerdurchmesser (mm) | 3.5 |
| C-Pinlänge (mm) | 8 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2 |
| Schlüsselweite (mm) | 3,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

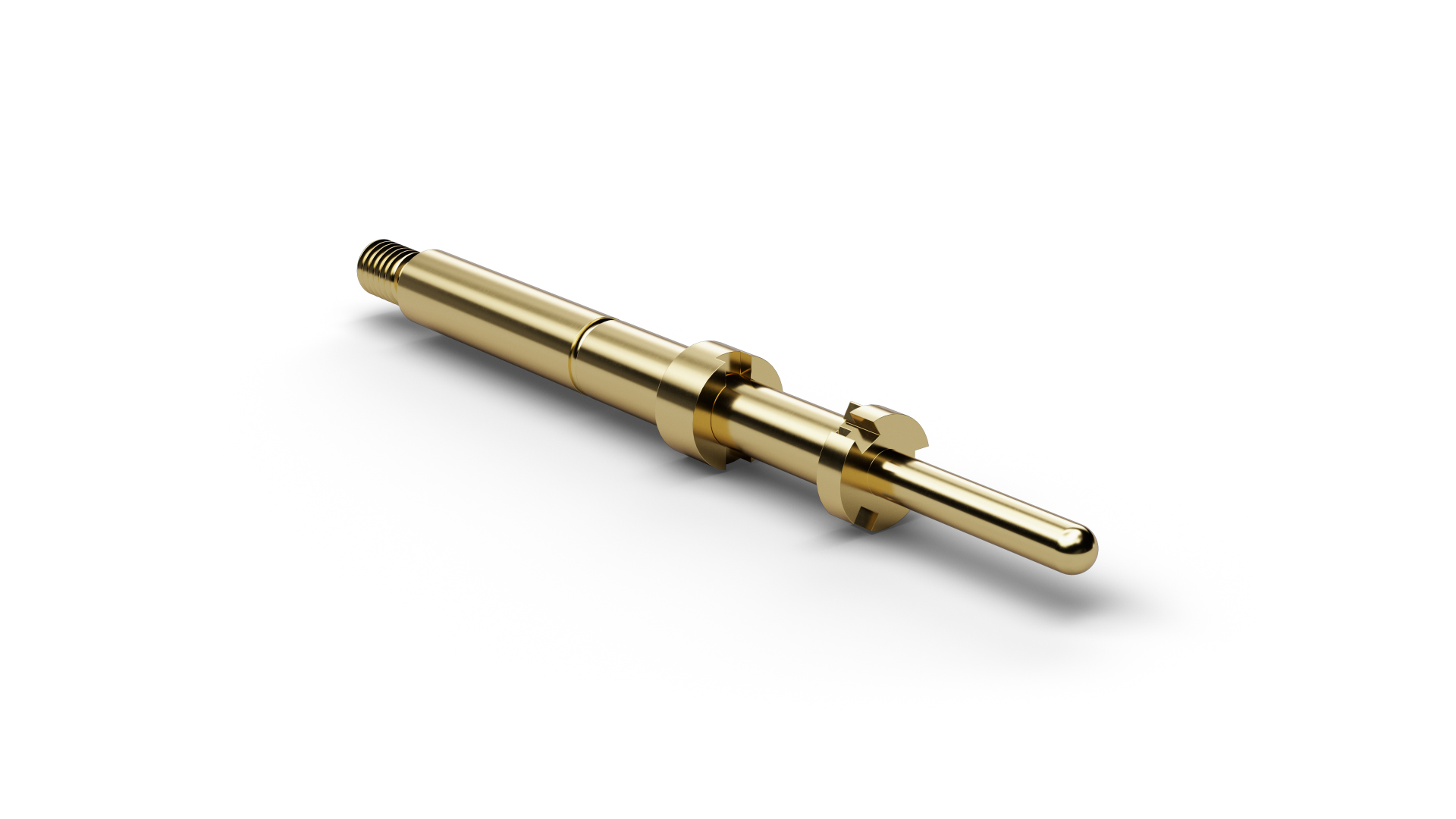

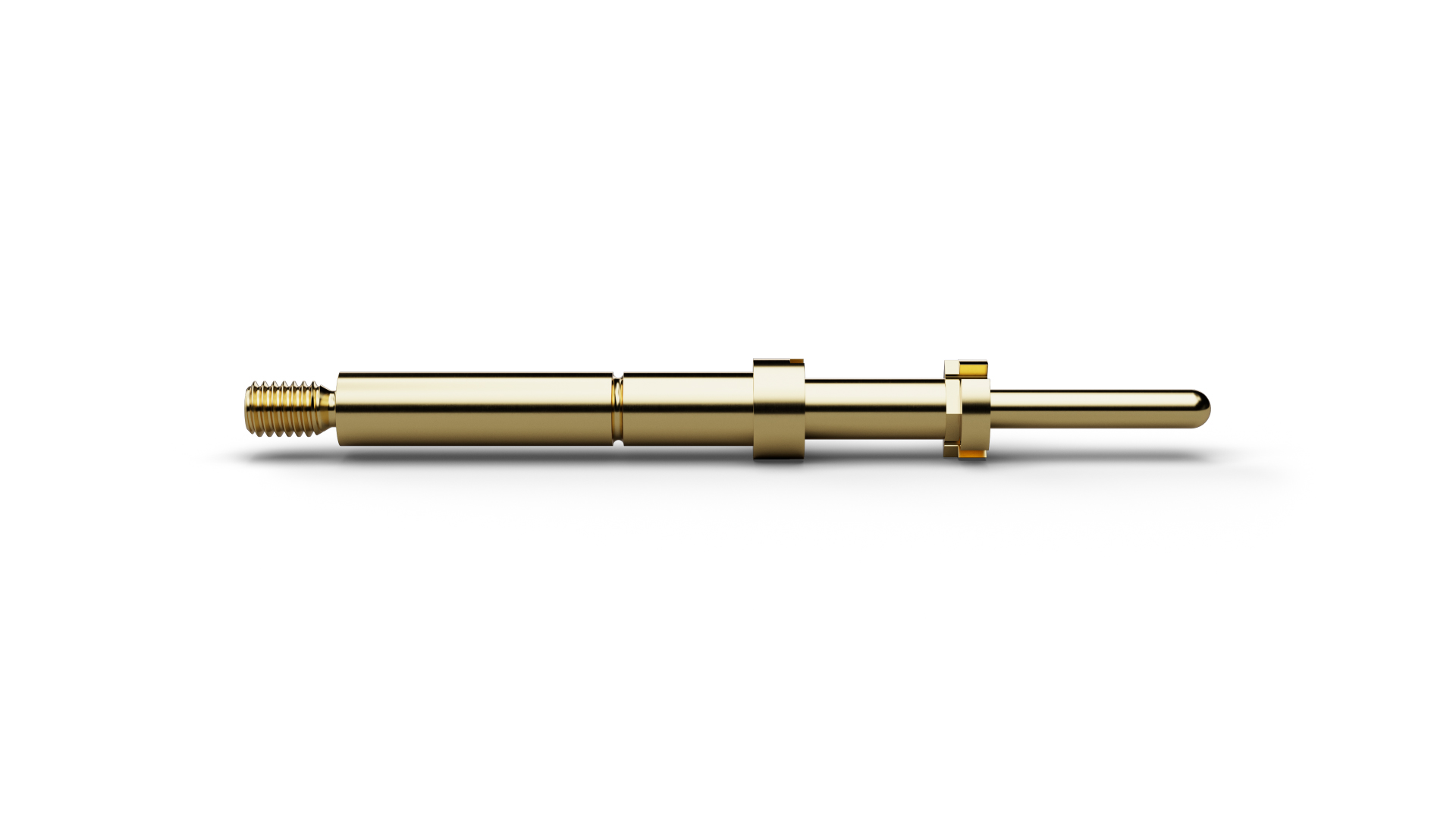

Für Kontaktstellen in Gehäusen und Vertiefungen bietet F73311B1056G150SP1 (Artikelnummer 1010514) einen flachen Tellerkopf mit definierter Eindringtiefe. Bei F73311B1056G150SP1 entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 1,4 mm, Tellerdurchmesser 3,5 mm, Pinlänge 8 mm gekennzeichnet. Bei F73311B1056G150SP1 treffen ein Raster von 4 mm / 157 mil, 150 cN Federkraft und 4 mm empfohlener Federweg zusammen. Die elektrische Auslegung von F73311B1056G150SP1 sieht 10 A Dauerstrom vor. Der Kolben von F73311B1056G150SP1 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
