Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F755 |
| Raster (mm / mil) | 4,50 / 177 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | EXX |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38 |
| Herausraghöhe (mm) | 13 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 3 |
| Durchmesser Kragen (mm) | 3.5 |
| Durchmesser Pressring (mm) | 3.5 |
| A-Spatendurchmesser (mm) | 1.8 |
| B-Spatenbreite (mm) | 0.5 |
| C-Spatenlänge (mm) | 4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 82 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 5.6 |
| Federweg max. (mm) | 7 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

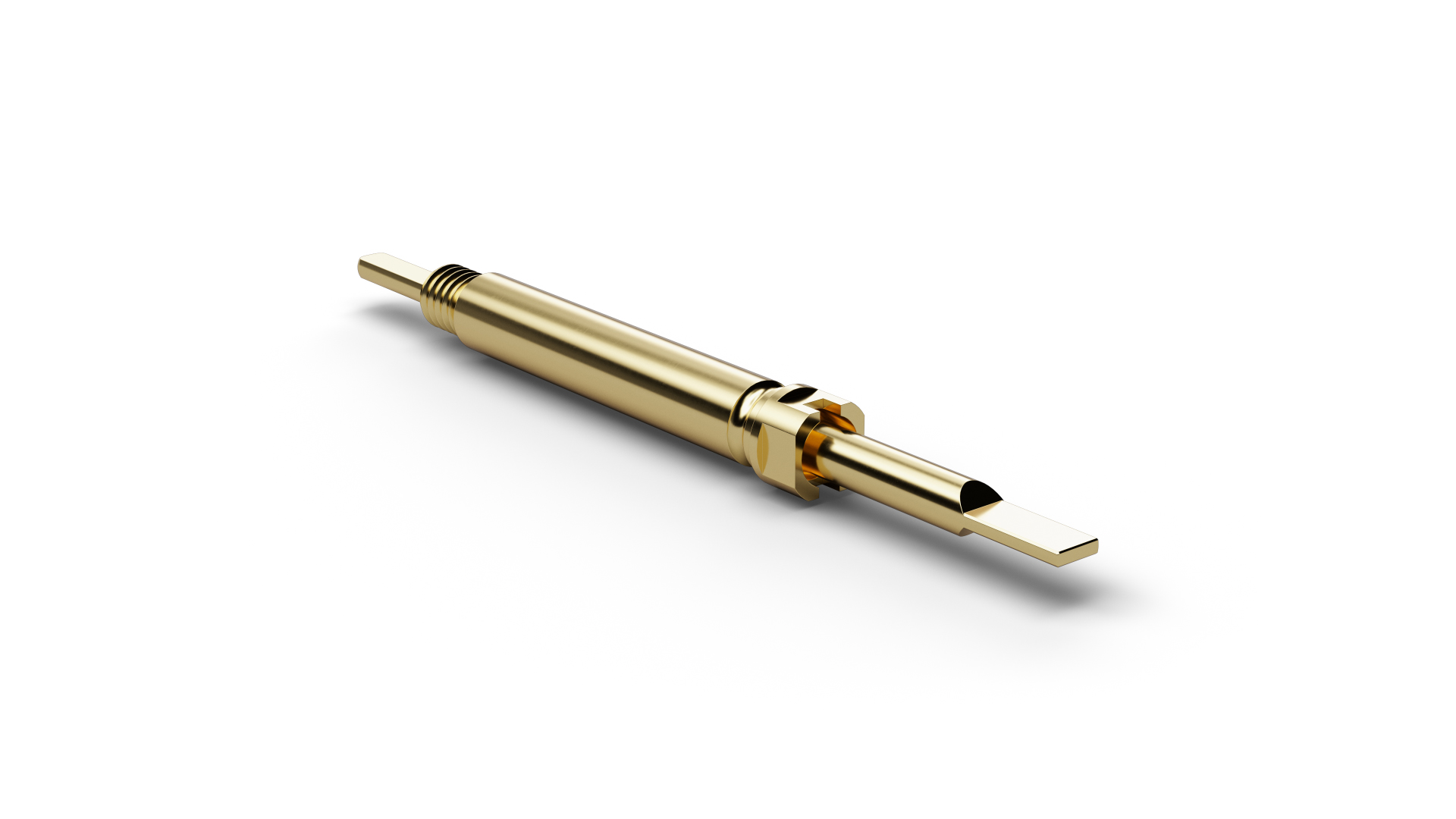

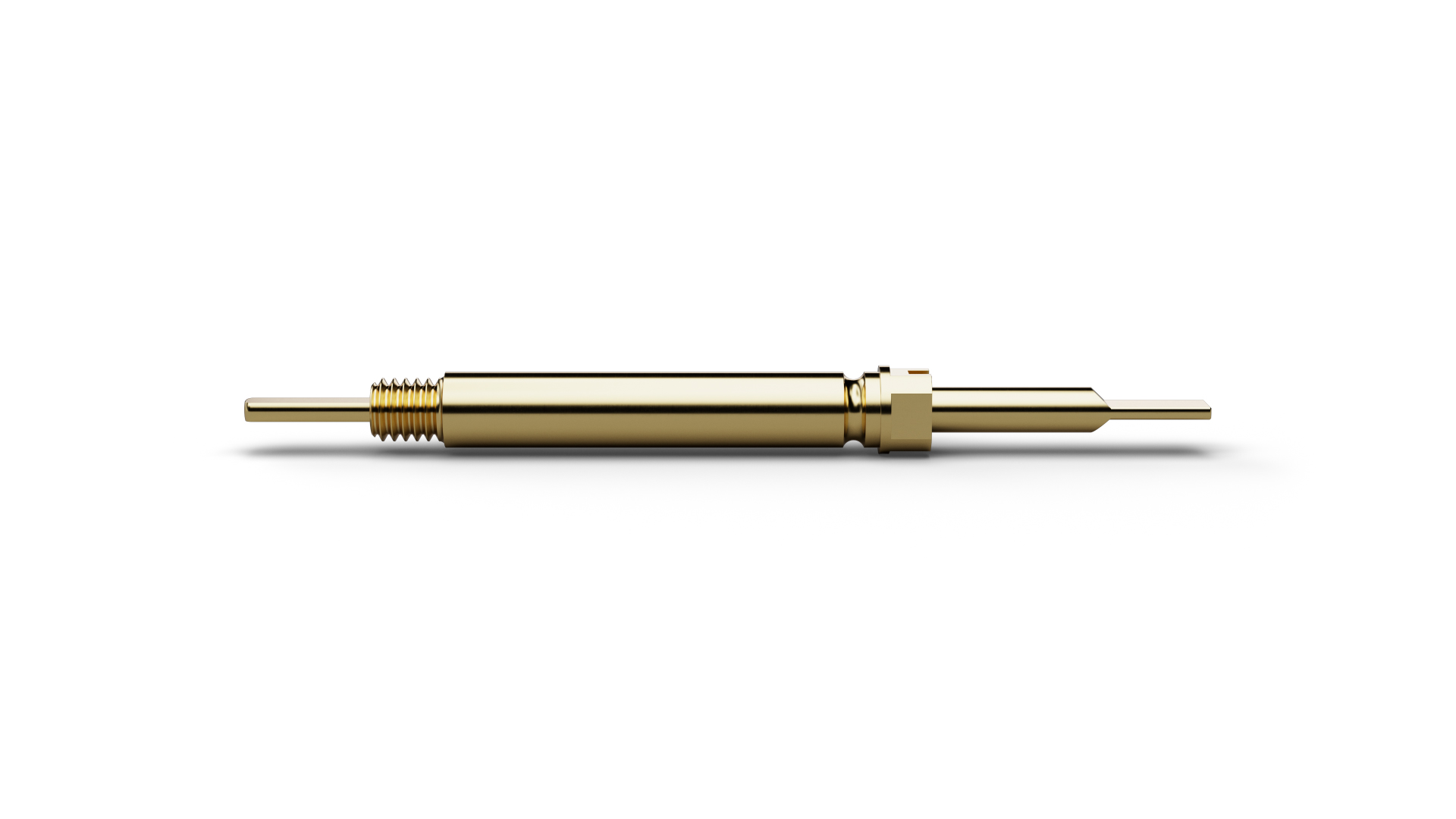

Der verdrehgesicherte Kontaktstift F75582B0002G150E13 (Artikelnummer 1010620) hält seine Kontaktspitze in einer definierten Orientierung. Die Kopfform 82 (Spatel-Ø = Kolben-Ø) unterstützt bei F75582B0002G150E13 eine verdrehgesicherte Kontaktierung von Steckerelementen, deren Orientierung im Prüfadapter erhalten bleiben muss. Die verdrehgesicherte Ausführung von F75582B0002G150E13 ist für Steckertests geeignet, bei denen längliche Konturen, Kontaktzungen oder richtungsabhängige Kopfformen präzise ausgerichtet bleiben müssen. Bei F75582B0002G150E13 besitzt die Kopfform 82 (Spatel-Ø = Kolben-Ø) einen Durchmesser von 1,8 mm. Für F75582B0002G150E13 ist eine Treffergenauigkeit von ±0,1 mm angegeben. Für F75582B0002G150E13 sind 10 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben.
