Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F733 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 28.3 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 600 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

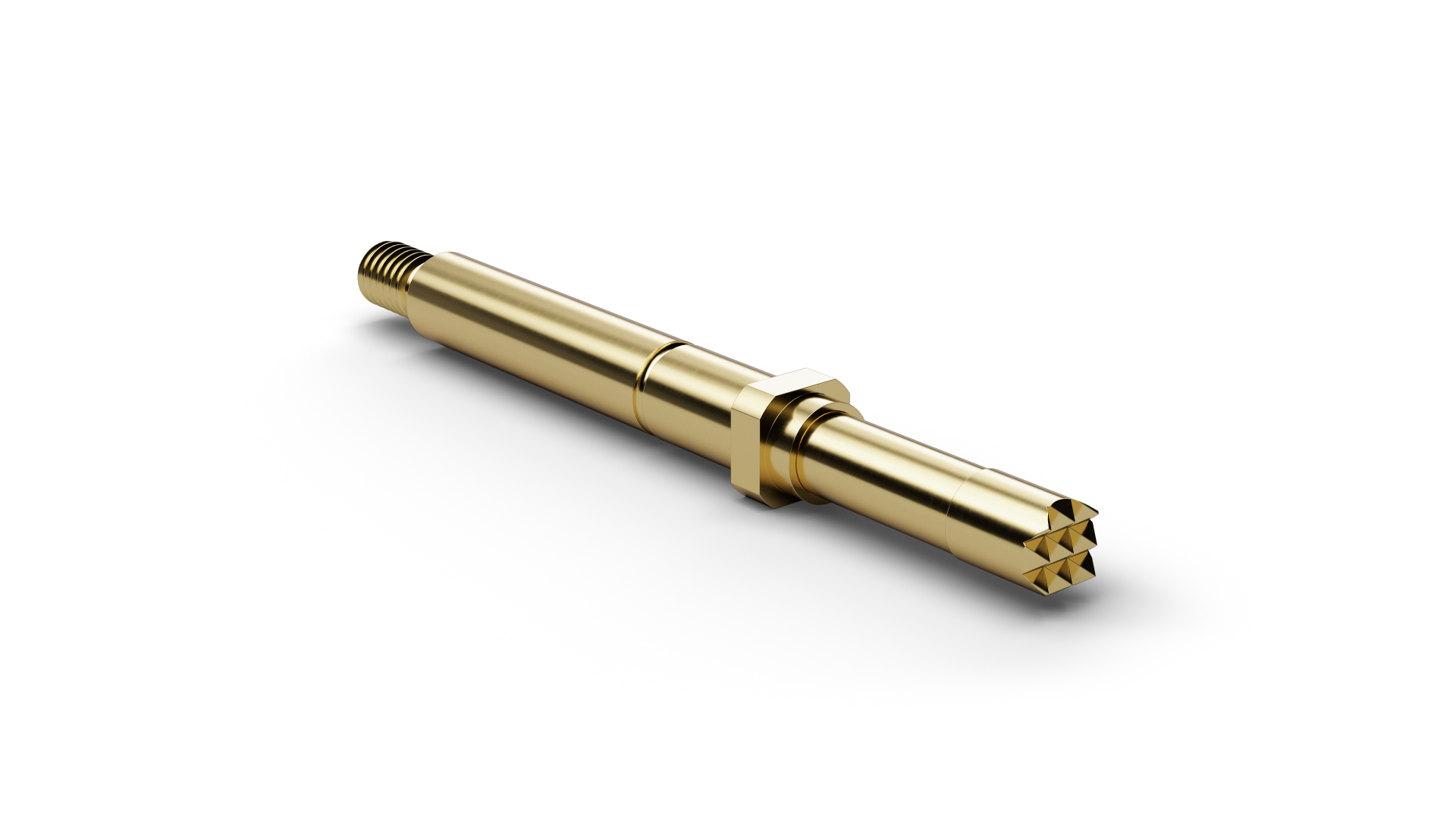

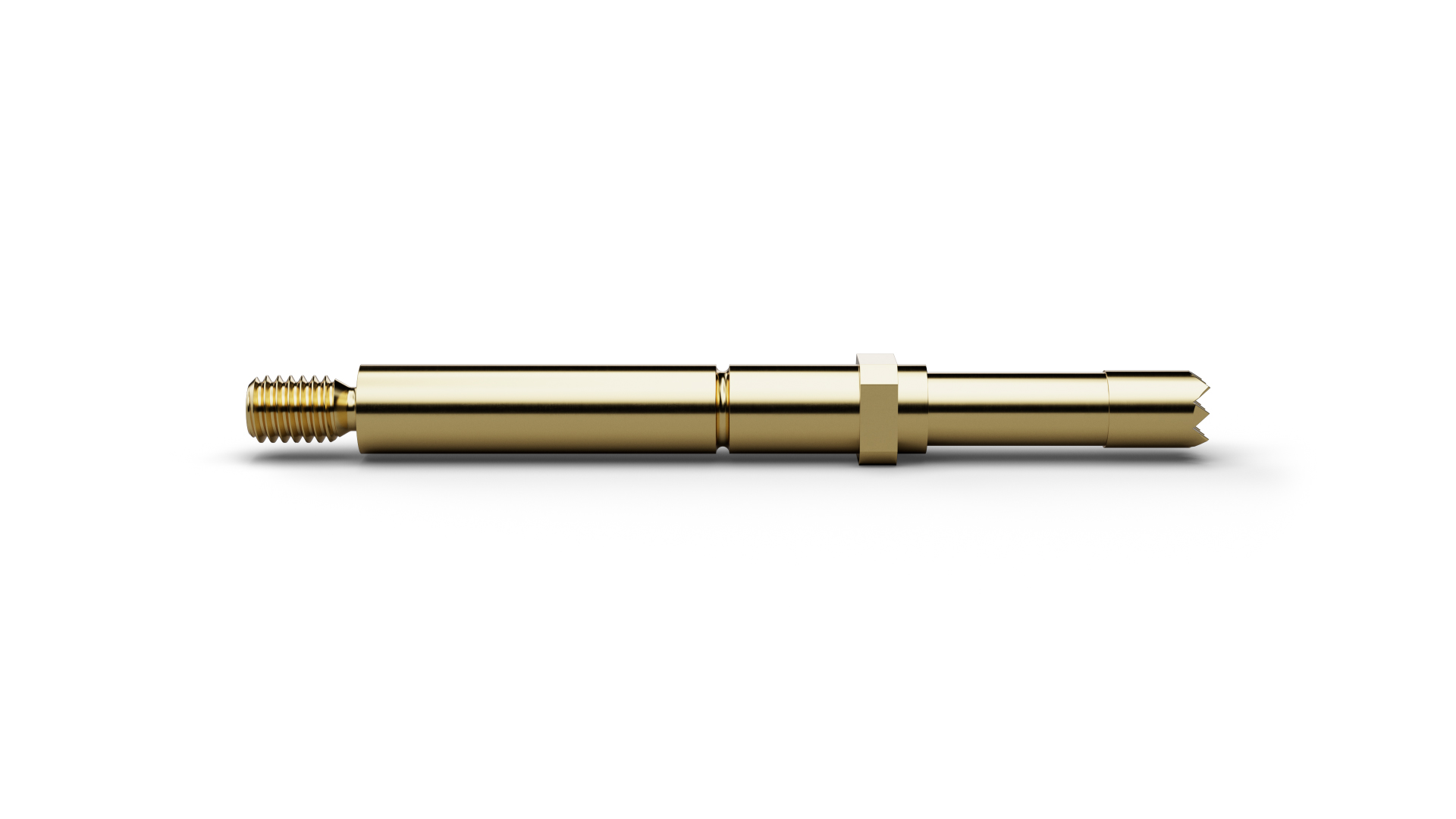

Der Basis Schraubstift F73306B230G600 (Artikelnummer 1011212) ist ein gefederter Kontaktstift mit Gewindemontage. Die verschraubte Befestigung von F73306B230G600 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F73306B230G600 das Gewinde M2. Bei F73306B230G600 treffen ein Raster von 4 mm / 157 mil, 600 cN Federkraft und 4 mm empfohlener Federweg zusammen. F73306B230G600 ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 25 mΩ. Bei F73306B230G600 besitzt die Kopfform 06 (Waffel, abgesetzt) einen Durchmesser von 2,3 mm.
