Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F885-NO |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SM |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 44.8 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 140 |
| Federkraft (cN) | 1250 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 2,6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
| Schaltweg (mm) | 3.5 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

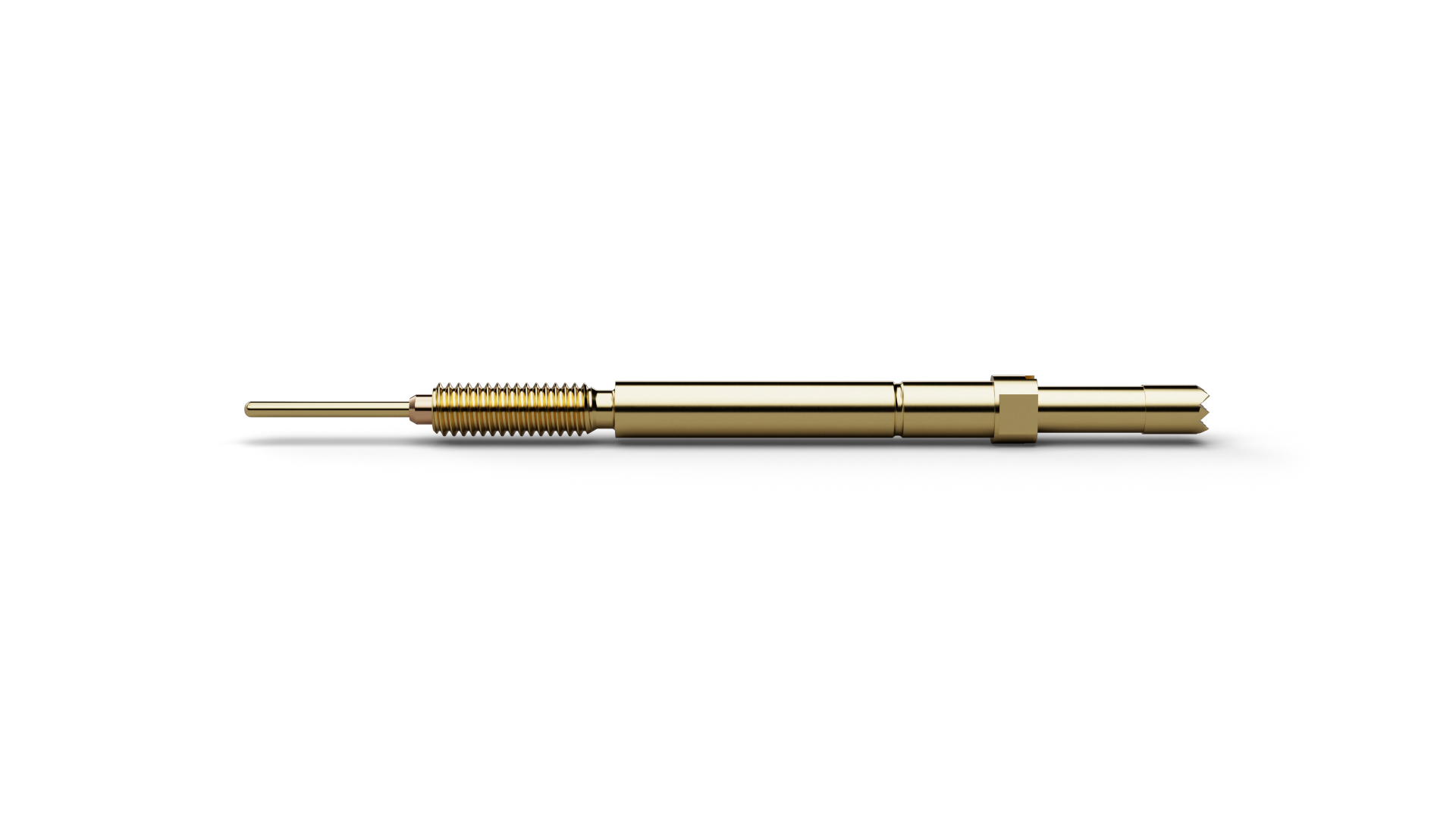

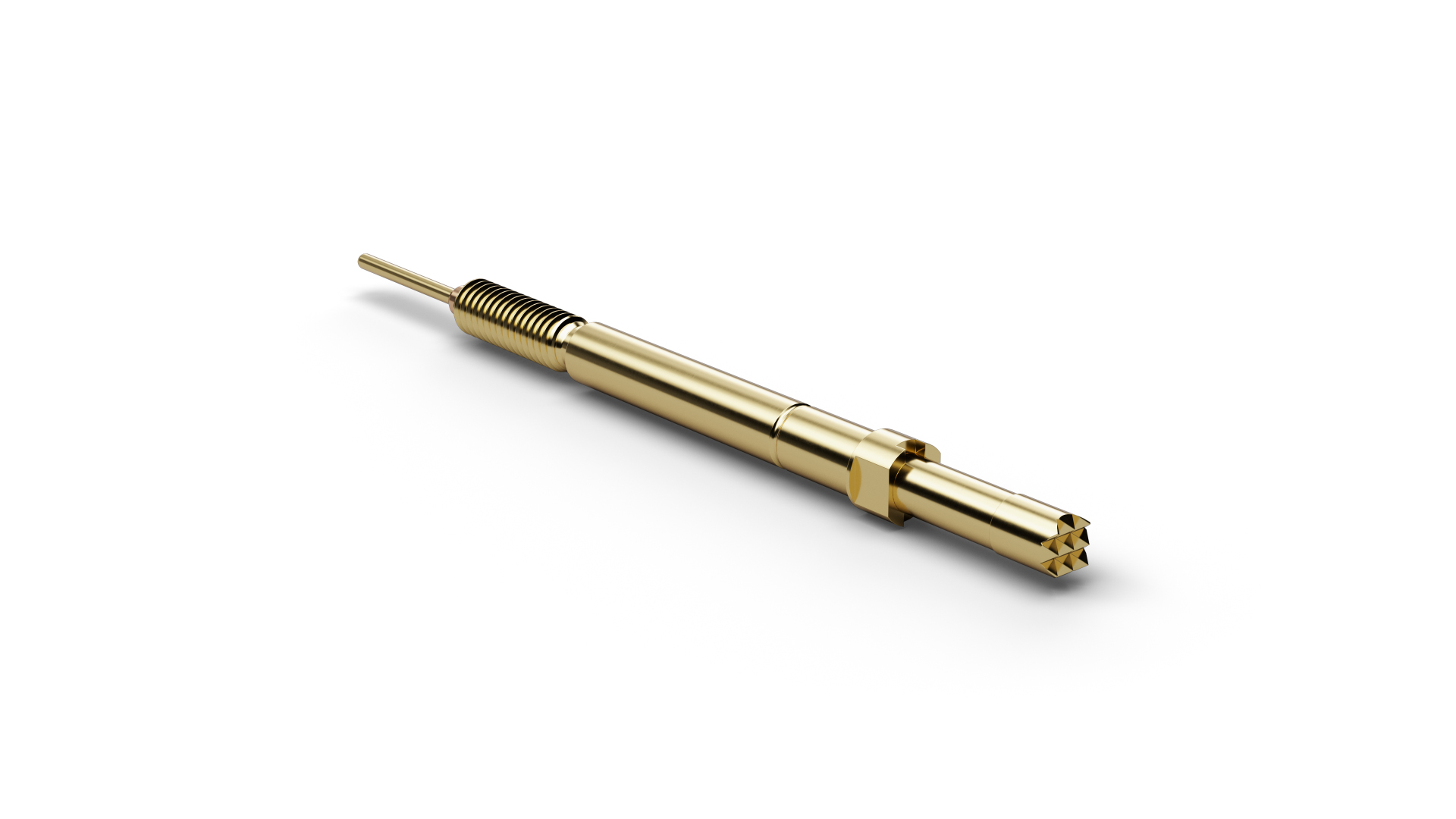

Für Prüfaufgaben mit Zustandsrückmeldung stellt F88506B230G1250SM35 (Artikelnummer 1011451) eine gefederte Kontaktierung mit definierter Schaltfunktion bereit. F88506B230G1250SM35 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F88506B230G1250SM35 ist als NO (Normally Open) spezifiziert. Der Schaltweg von F88506B230G1250SM35 ist mit 3,5 mm angegeben. F88506B230G1250SM35 kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 2,3 mm. F88506B230G1250SM35 ist elektrisch für einen Dauerstrom von 10 A spezifiziert.
