Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | VF3 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 69.7 |
| Herausraghöhe (mm) | 34.8 |
| Durchmesser Kopfform (mm) | 1.9 |
| Durchmesser Mantel (mm) | 2.19 |
| Durchmesser Kragen (mm) | 2.6 |
| Durchmesser Pressring (mm) | 2.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 200 |
| Federkraft (cN) | 1000 |
| Federweg empf. (mm) | 5 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2X0,2 |
| Schlüsselweite (mm) | 2,2 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 8 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

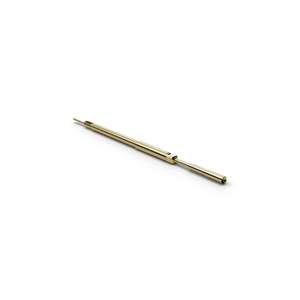

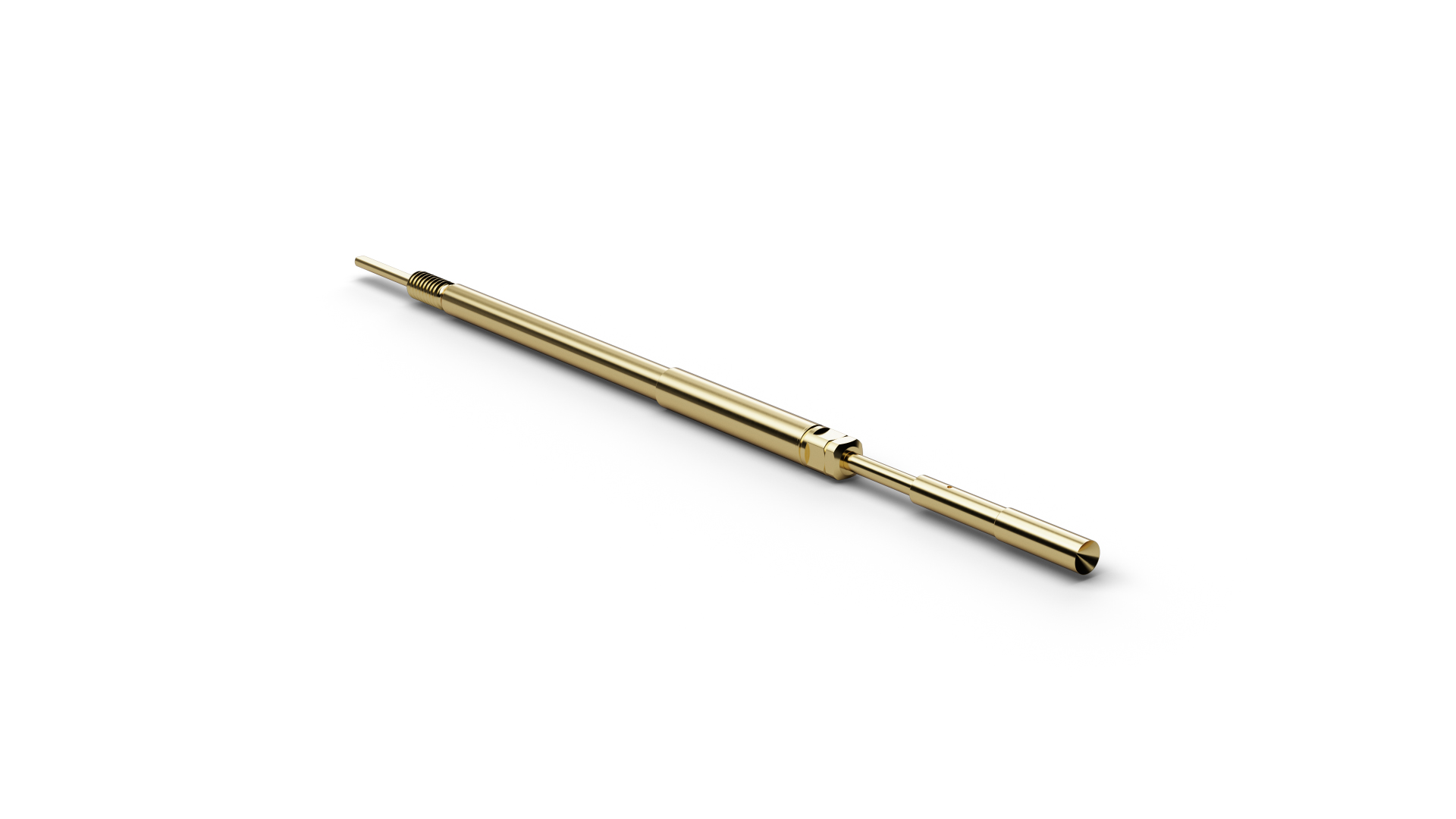

Der Verraststift VF305B190G10 (Artikelnummer 1011471) ist für den Push-Back- beziehungsweise Verrasttest von Terminals in Steckergehäusen ausgelegt. Mit VF305B190G10 lässt sich prüfen, ob ein Terminal im Steckergehäuse sicher verrastet bleibt und beim Kontaktieren nicht unzulässig zurückgeschoben wird. Für VF305B190G10 ist eine Treffergenauigkeit von ±0,1 mm angegeben. Für VF305B190G10 sind 8 A Dauerstrom und 30 mΩ typischer Durchgangswiderstand angegeben. Zur Montage besitzt VF305B190G10 das Gewinde M2 x 0,2. Bei VF305B190G10 beträgt das Raster 3 mm / 118 mil.
