Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F760 |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | L |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 42.5 |
| Herausraghöhe (mm) | 13 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 2.64 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| A-Spatendurchmesser (mm) | 1.5 |
| B-Spatenbreite (mm) | 0.6 |
| C-Spatenlänge (mm) | 6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 81 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 2,6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
Grafiken
Beschreibung des Produkts

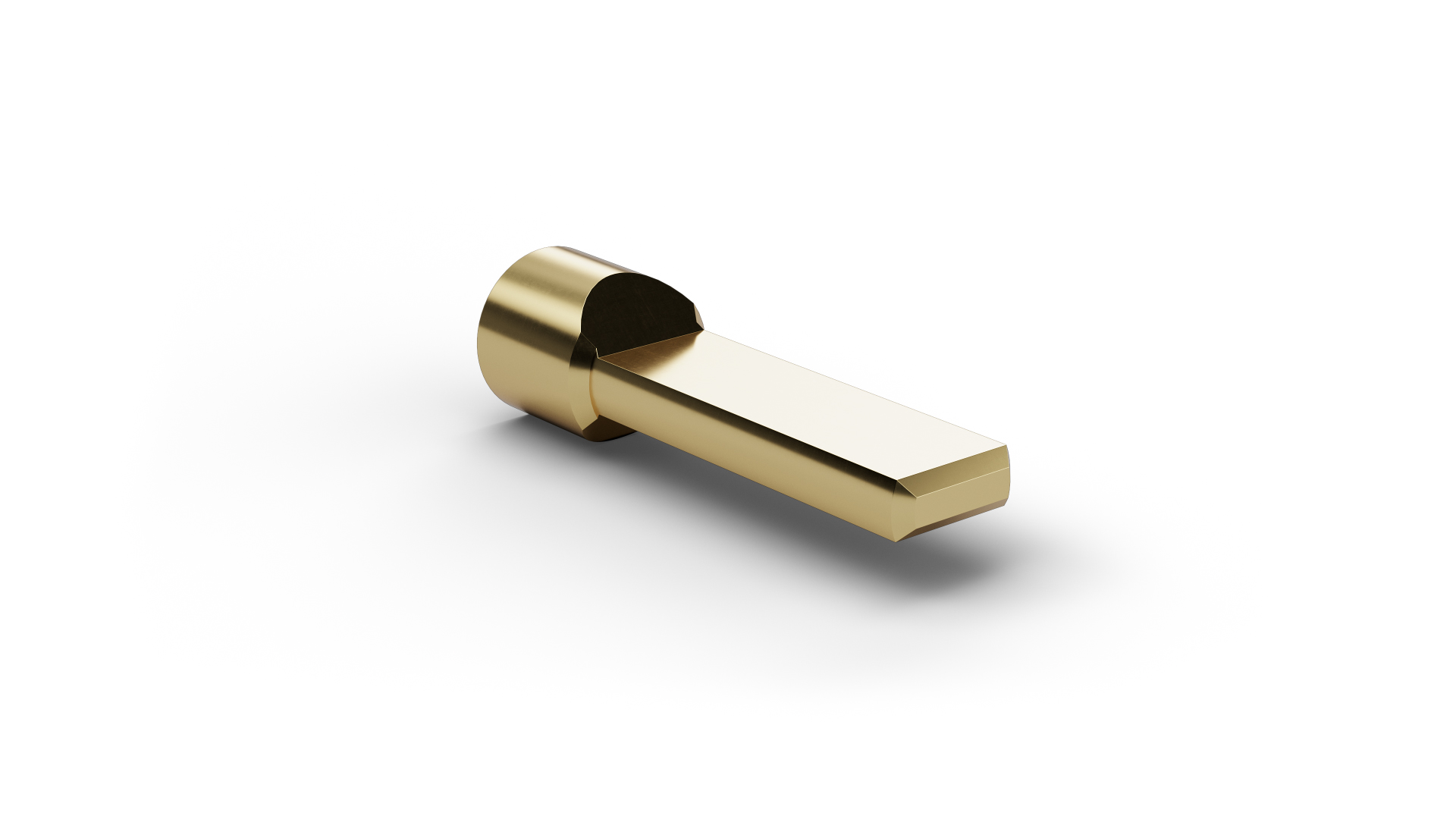

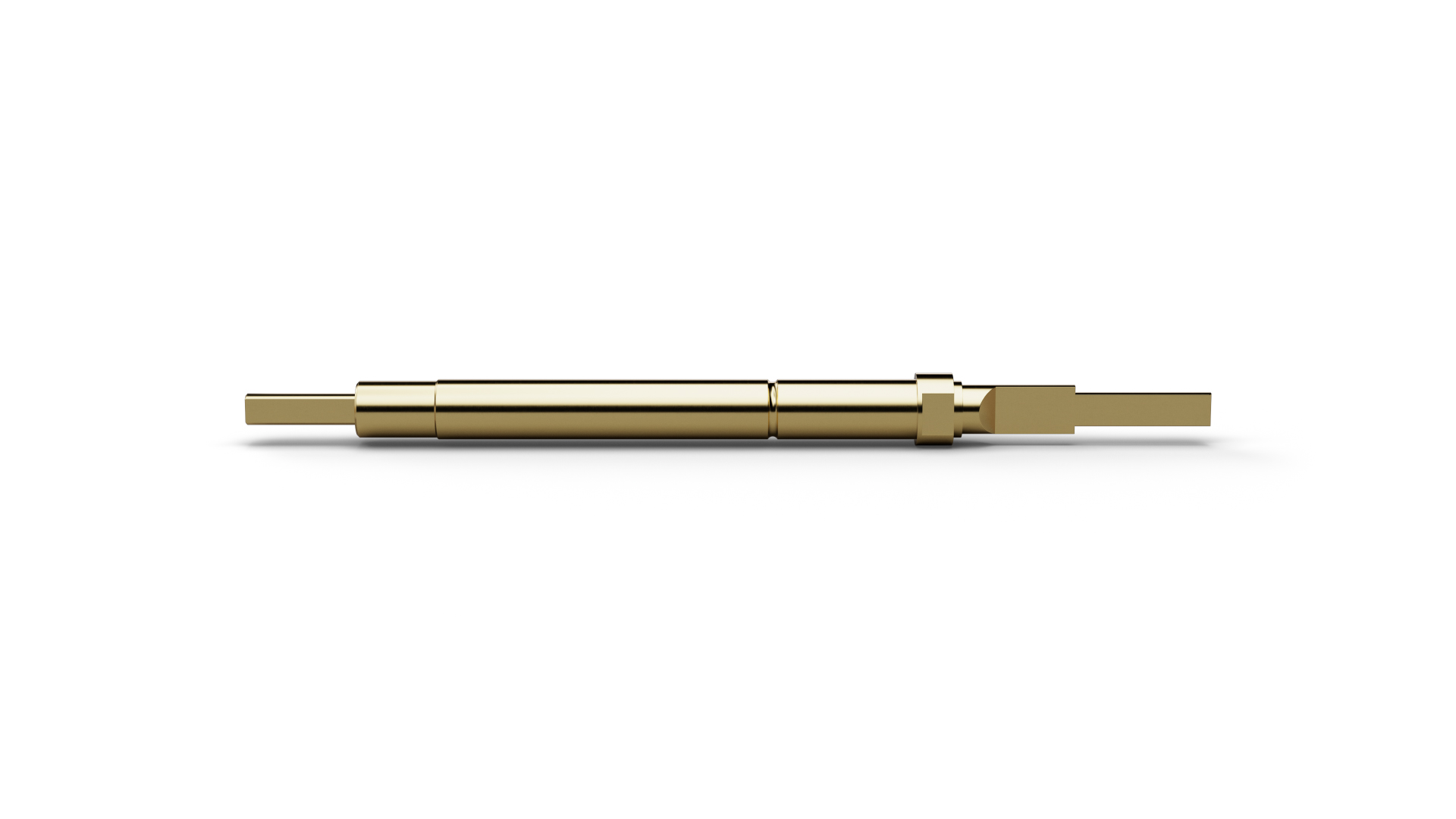

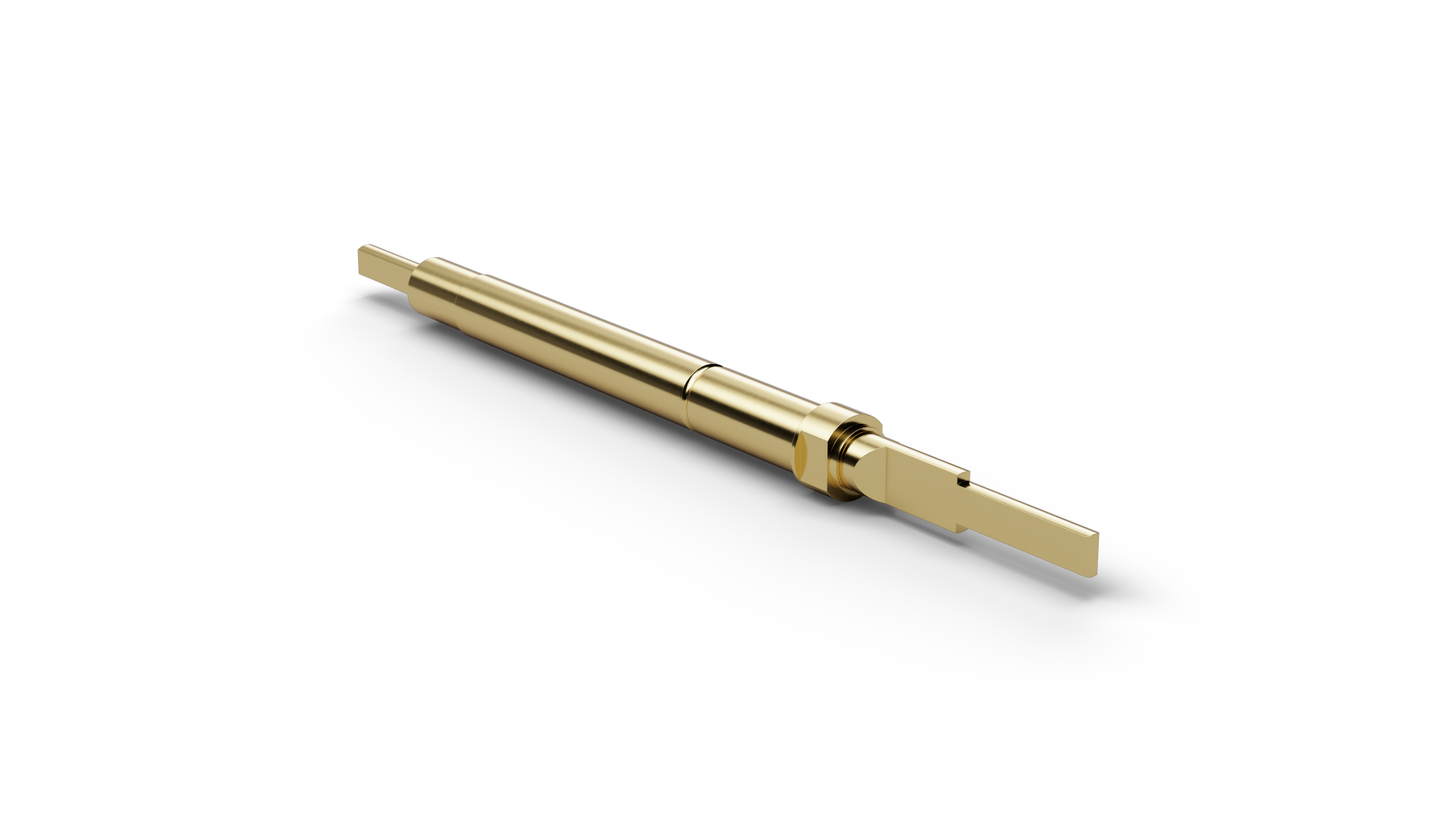

Der verdrehgesicherte Kontaktstift F76081B0002G300L (Artikelnummer 1011844) hält seine Kontaktspitze in einer definierten Orientierung. Die Kopfform 81 (Spatel-Ø < Kolben-Ø, abgesetzt) unterstützt bei F76081B0002G300L eine verdrehgesicherte Kontaktierung von Steckerelementen, deren Orientierung im Prüfadapter erhalten bleiben muss. Die verdrehgesicherte Ausführung von F76081B0002G300L ist für Steckertests geeignet, bei denen längliche Konturen, Kontaktzungen oder richtungsabhängige Kopfformen präzise ausgerichtet bleiben müssen. Kopfform 81 (Spatel-Ø < Kolben-Ø, abgesetzt) besitzt einen Durchmesser von 1,5 mm. Für F76081B0002G300L ist eine Treffergenauigkeit von ±0,08 mm angegeben. Für F76081B0002G300L sind 10 A Dauerstrom und 25 mΩ typischer Durchgangswiderstand angegeben.
