Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | H |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.3 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 1.5 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 07 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Langzeitgold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

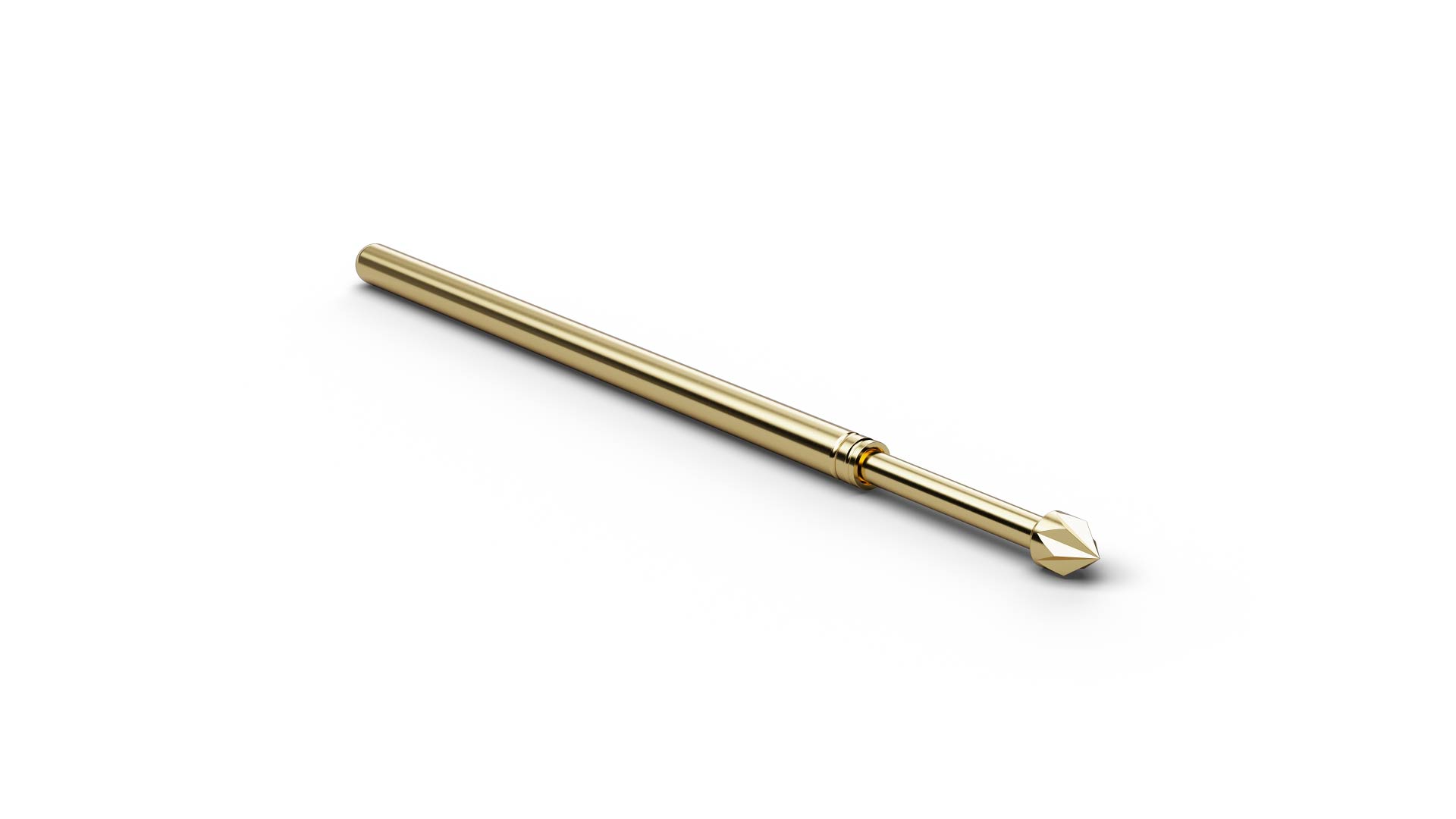

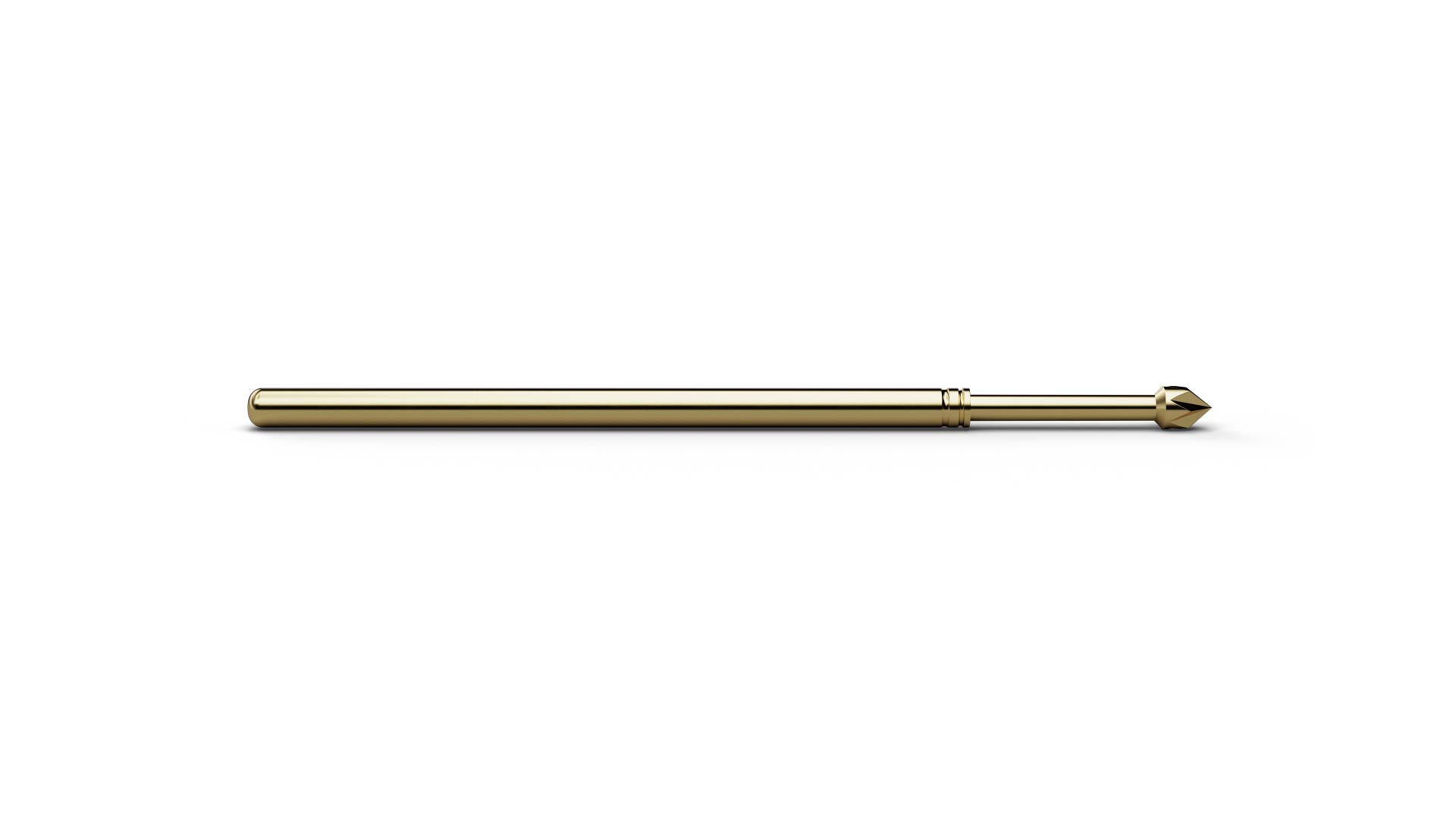

F10007S150L200H (Artikelnummer 1011983) ist ein Basis Kontaktstift für reproduzierbare, temporäre elektrische Verbindungen zwischen Prüfsystem und Testpunkt. Mit Kopfform 07 (Sechskant 90°, abgesetzt) verbindet F10007S150L200H den ICT/FCT-Einsatz mit einer Geometrie für metallisierte Vias und Pads, bei denen scharfe Kanten Verunreinigungen und Oxidschichten durchdringen. F10007S150L200H kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 07 (Sechskant 90°, abgesetzt) und einem Kopfdurchmesser von 1,5 mm. Für F10007S150L200H sind 5 A Dauerstrom und 100 mΩ typischer Durchgangswiderstand angegeben. Der Kolben von F10007S150L200H besteht aus Stahl und ist mit Langzeitgold beschichtet. Als H-Version erweitert F10007S150L200H den Einsatzbereich auf Hochtemperaturanwendungen bis 200 °C.
