Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF733 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 28.3 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 07 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 30 |
| Typ. Durchgangswiderstand (mOhm) | 8 |
Grafiken
Beschreibung des Produkts

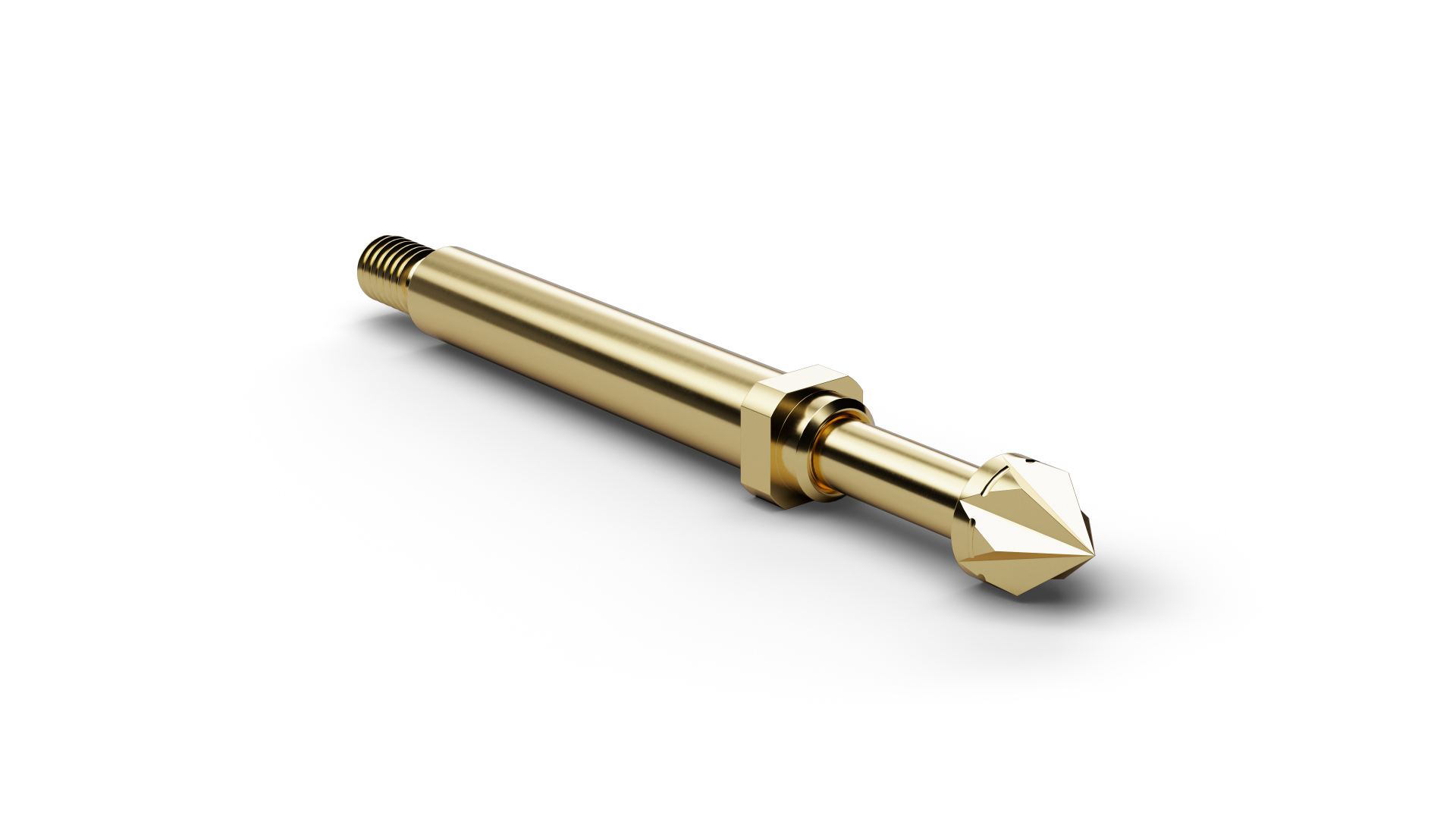

Der Hochstromstift HCF73307B300G300 (Artikelnummer 1012453) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF73307B300G300 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF73307B300G300 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF73307B300G300 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. HCF73307B300G300 ist für 30 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 8 mΩ. Bei HCF73307B300G300 besitzt die Kopfform 07 (Sechskant 90°, abgesetzt) einen Durchmesser von 3 mm.
