Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HC074 |
| Raster (mm / mil) | 25,0 / 984 |
| Temperatur | -45°C...+200°C |
| Zusatzdefinition | B |

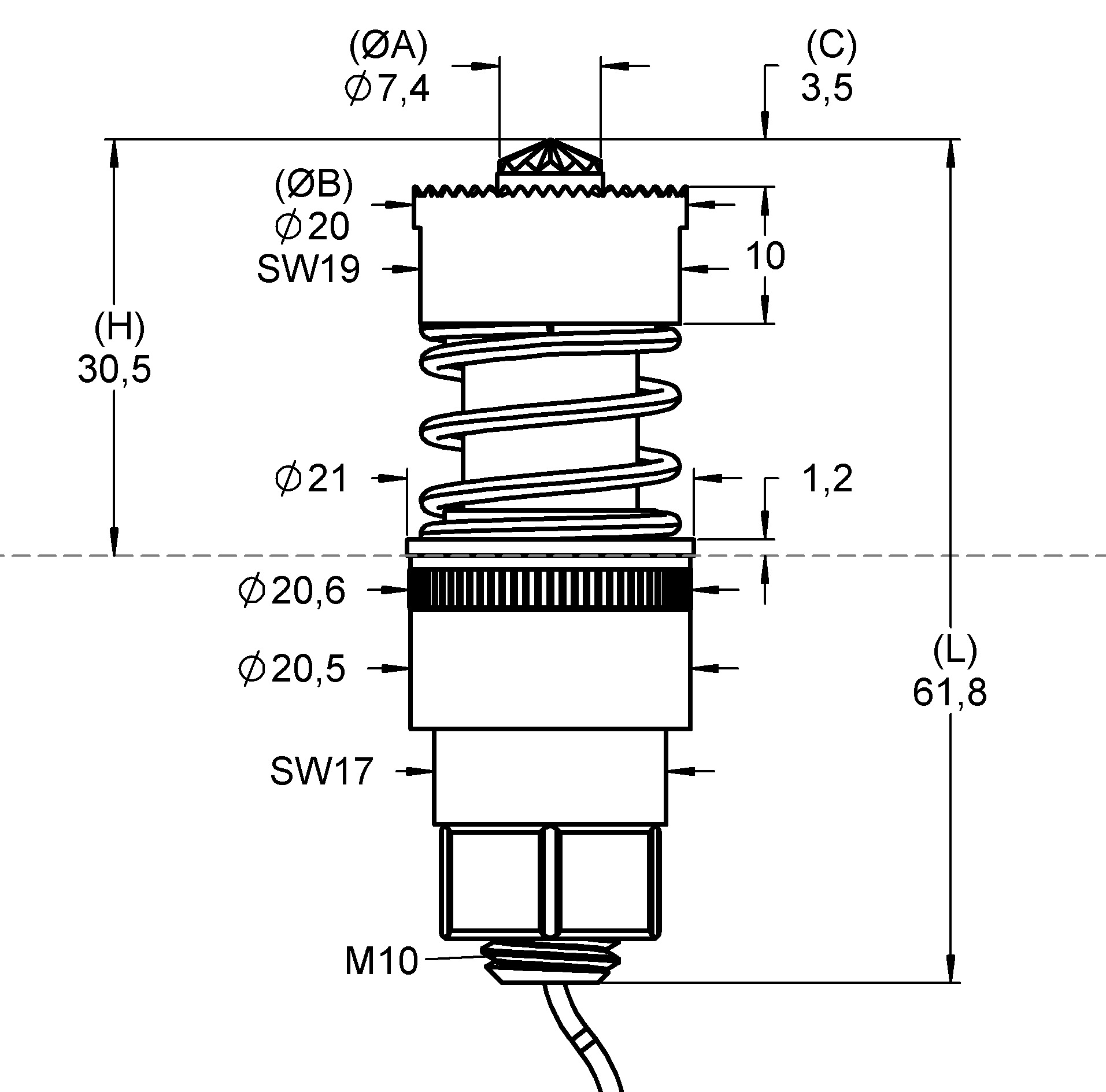

| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 61.8 |
| Herausraghöhe (mm) | 30.5 |
| Durchmesser Kopfform (mm) | 7.4 |
| Durchmesser Mantel (mm) | 20.5 |
| Durchmesser Kragen (mm) | 21 |
| Durchmesser Pressring (mm) | 21 |
| Durchmesser Kopfform (mm) 2 | 7.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 07 |
| Kopfform 2 | 07 |
| Werkstoff Kopfform | Kupfer-Beryllium |
| Beschichtung Kopfform | Gold |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Unbeschichtet |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Edelstahl |
| Beschichtung Feder 2 | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 1000 |
| Federkraft (cN) | 2300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 7 |
| Schlüsselweite (mm) | 19,0 |
| Anschluss | Gewinde |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 250 |
| Typ. Durchgangswiderstand (mOhm) | 1 |
| Dauerstrom (A) 2 | 5 |
| Typ. Durchgangswiderstand (mOhm) 2 | 20 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 2.8 |
| Federweg max. (mm) 2 | 3.5 |
| Vorspannung (cN) 2 | 130 |
| Federkraft (cN) 2 | 220 |

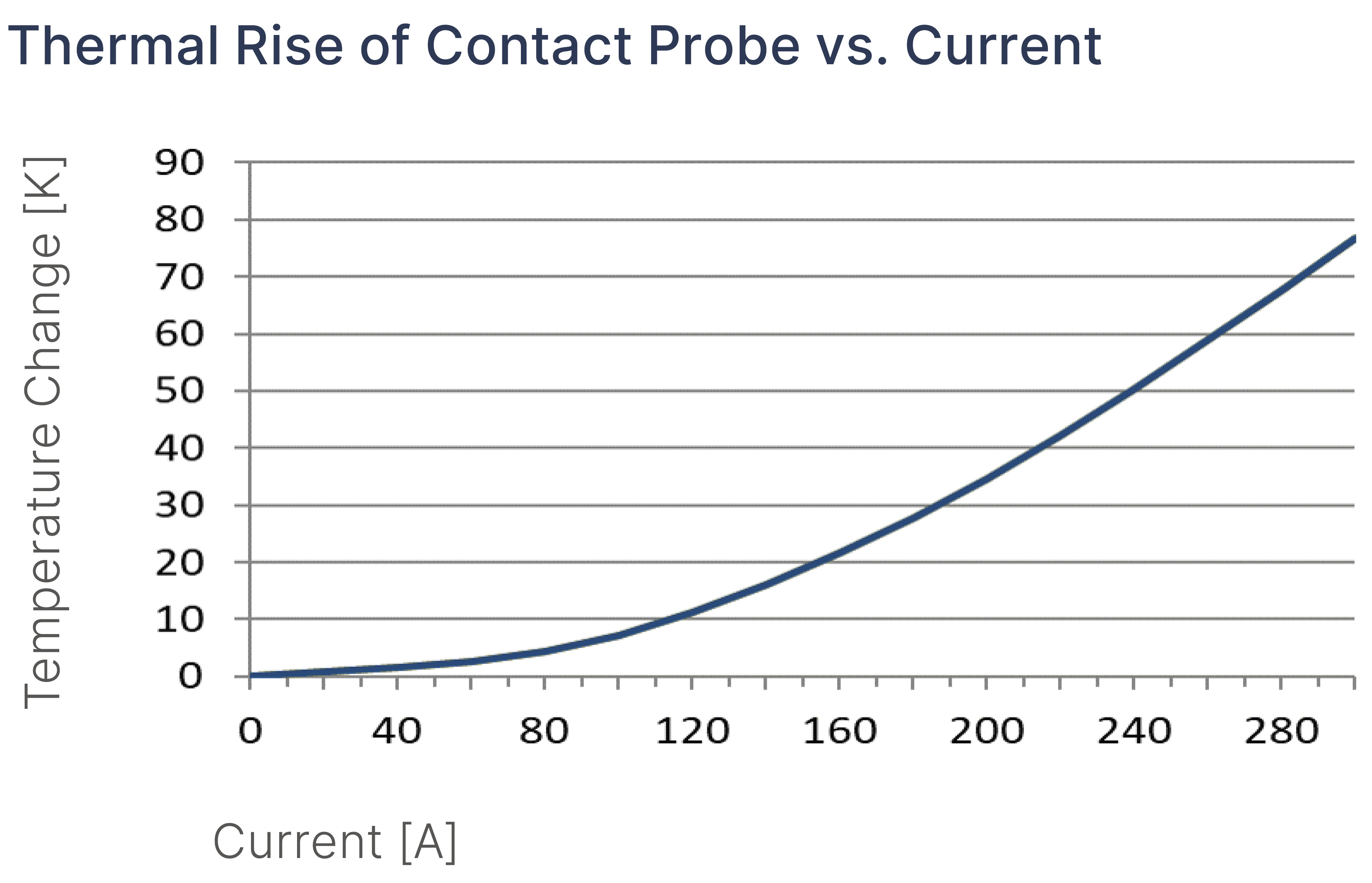

Grafiken

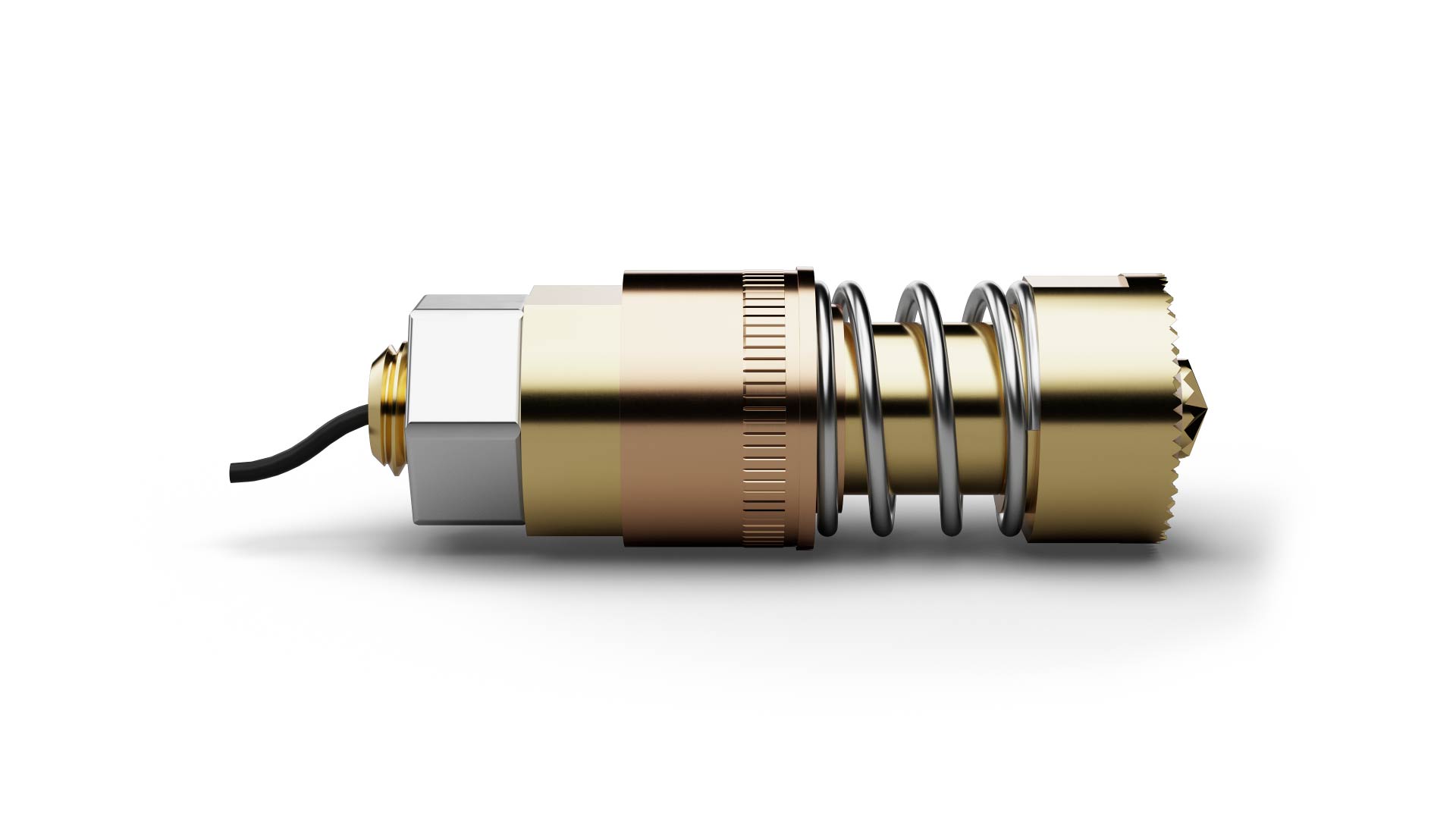

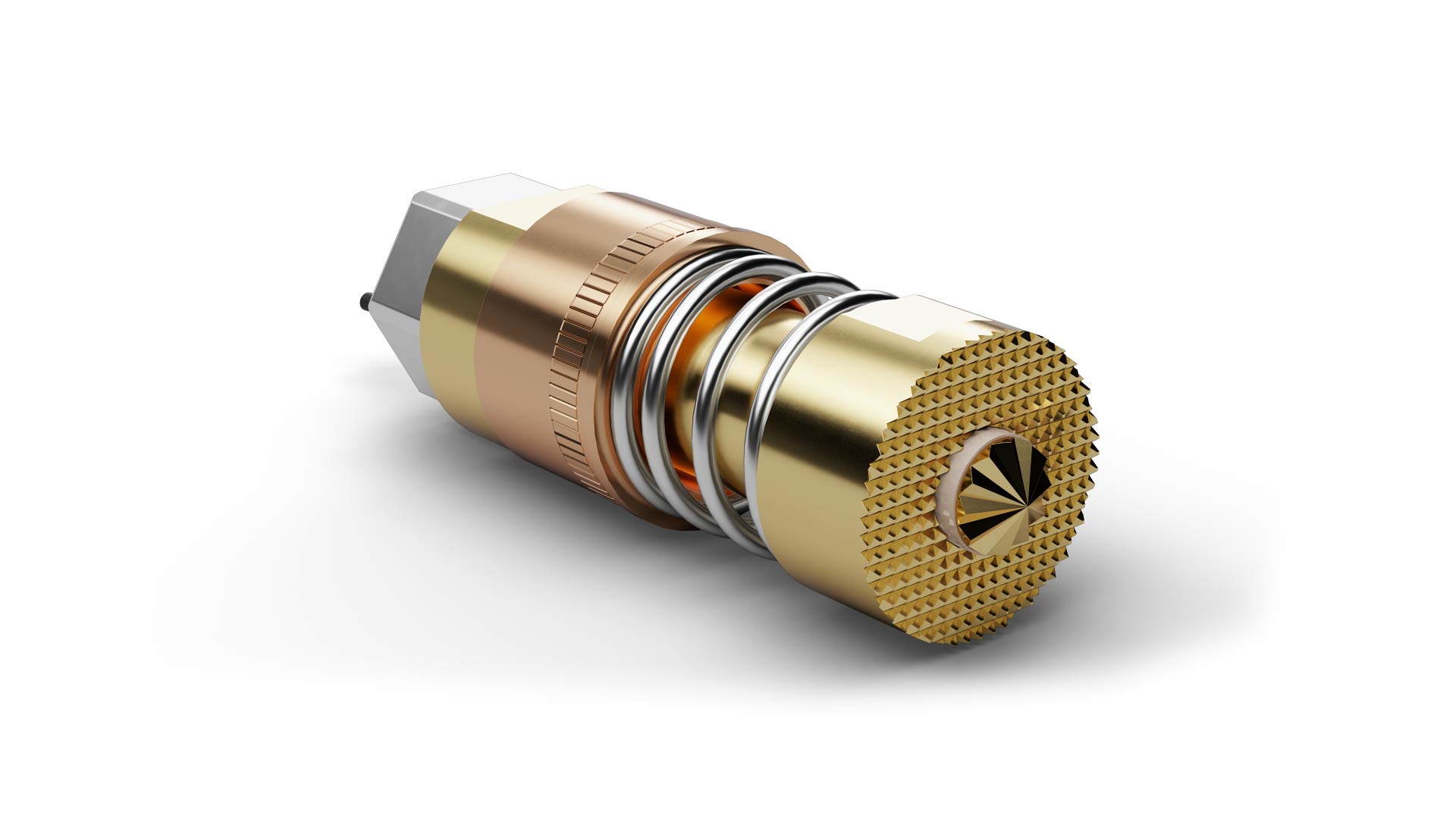

Beschreibung des Produkts
Der koaxiale Hochstromstift HC074B07G23 (Artikelnummer 1012660) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HC074B07G23 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HC074B07G23 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HC074B07G23 ist als Anwendungsbereich Batteriekontaktierung vorgesehen. Elektrisch sind 250 A Dauerstrom und 1 mΩ typischer Durchgangswiderstand spezifiziert. Kopfform 07 (Sechskant 90°, abgesetzt) besitzt einen Durchmesser von 7,4 mm.
