Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F563 |
| Raster (mm / mil) | 3,00 / 118 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33 |
| Herausraghöhe (mm) | 16 |
| Durchmesser Kopfform (mm) | 1.7 |
| Durchmesser Mantel (mm) | 2.03 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 90 |
| Federkraft (cN) | 180 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 6 |
| Typ. Durchgangswiderstand (mOhm) | 100 |
Grafiken
Beschreibung des Produkts

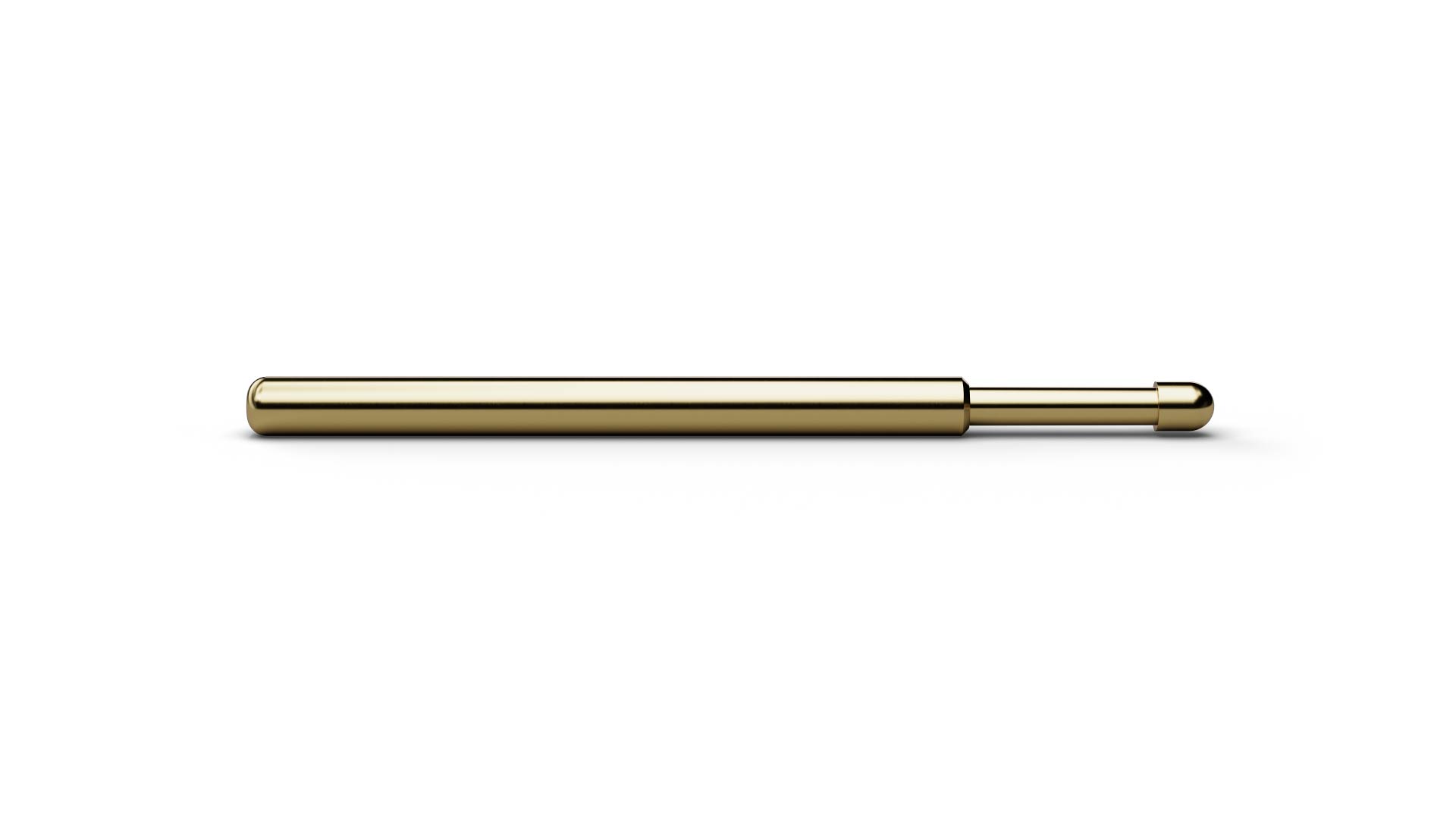

Der Basis Kontaktstift F56312B170G180 (Artikelnummer 1013737) ist ein gefederter Kontaktstift zur temporären Kontaktierung von Testpunkten. Mit Kopfform 12 (Kugelkopf, abgesetzt) verbindet F56312B170G180 den ICT/FCT-Einsatz mit einer Geometrie für saubere Kontaktflächen, bei denen möglichst wenige Markierungen oder Kratzer entstehen sollen. Die Ausführung kombiniert ein Raster von 3 mm / 118 mil mit Kopfform 12 (Kugelkopf, abgesetzt) und einem Kopfdurchmesser von 1,7 mm. F56312B170G180 ist für 6 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 100 mΩ. Der Kolben von F56312B170G180 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
