Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | H865 |
| Raster (mm / mil) | 2,54 / 100 |
| Zusatzdefinition | Kombihülse |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 26.6 |
| Durchmesser außen (mm) | 1.76 |
| Höhe Bund (mm) | 5 |
| Gewinde Innen | 1,6X0,2 |
| Materialien und Oberflächen | |
|---|---|
| Werkstoff, Beschichtung | Messing, Gold |
| Mechanische Spezifikationen | |
|---|---|
| Gewinde Innen | 1,6X0,2 |
Grafiken
Beschreibung des Produkts

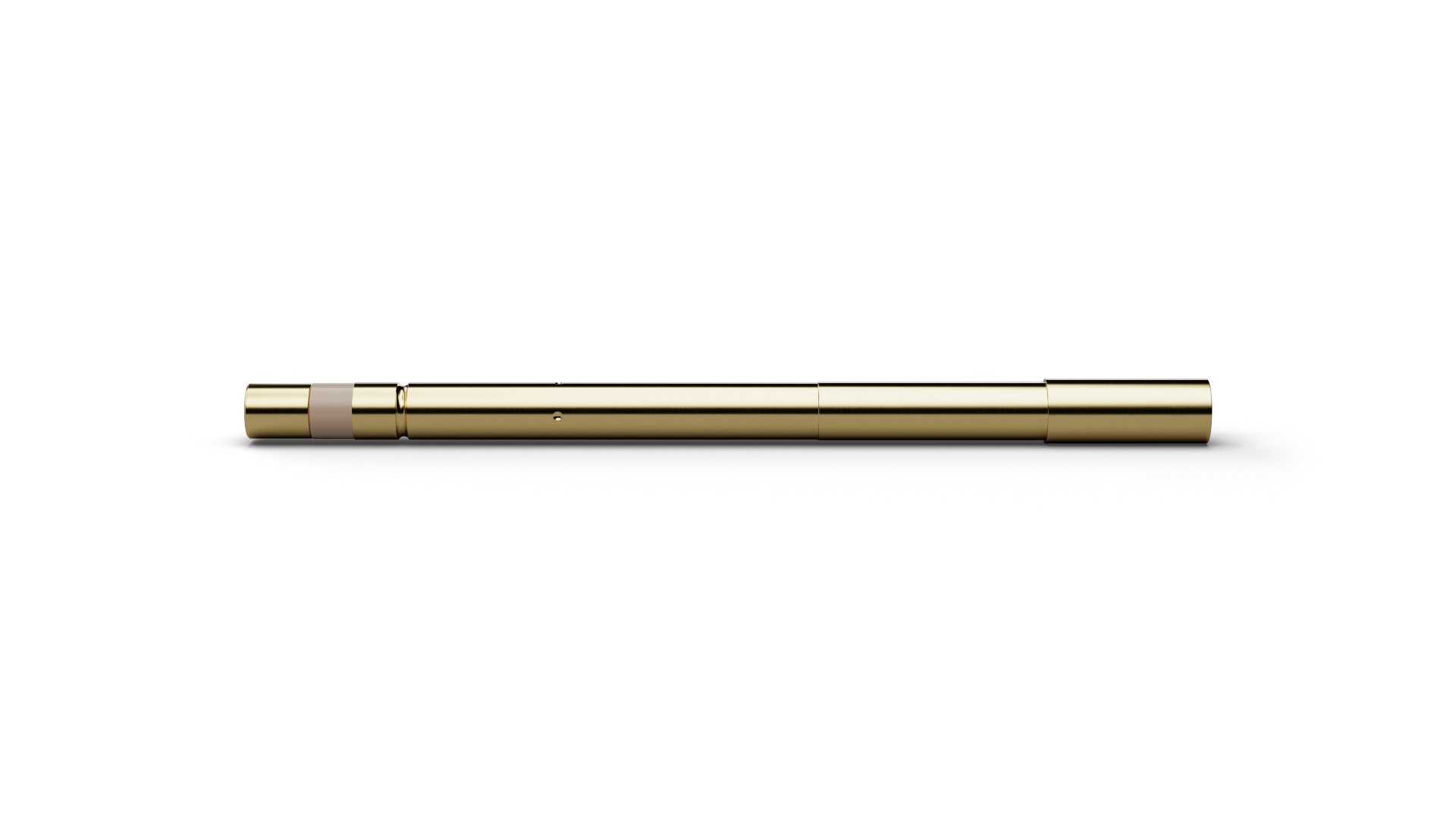

Als Hülse für einen passenden Kontaktstift übernimmt H865KB-5 (Artikelnummer 1014744) die mechanische Führung und Positionierung im Adapter beziehungsweise Kontaktiermodul. H865KB-5 weist außerdem folgendes Merkmal auf: Als Ausführung ist Kombihülse angegeben. Für den Einbau sind Außendurchmesser 1,76 mm, Länge 26,6 mm. Die Hülse H865KB-5 ist für ein Raster von 2,54 mm / 100 mil ausgelegt. Das Innengewinde ist 1,6X0,2. Die Hülse H865KB-5 besteht aus Messing und ist mit Gold beschichtet.
