Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F735 |
| Raster (mm / mil) | 5,00 / 197 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 43.1 |
| Herausraghöhe (mm) | 10.8 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 3.5 |
| Durchmesser Kragen (mm) | 4 |
| Durchmesser Pressring (mm) | 4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 150 |
| Federkraft (cN) | 500 |
| Federweg empf. (mm) | 4.4 |
| Federweg max. (mm) | 5.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M3 |
| Schlüsselweite (mm) | 3,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 12 |
| Typ. Durchgangswiderstand (mOhm) | 5 |

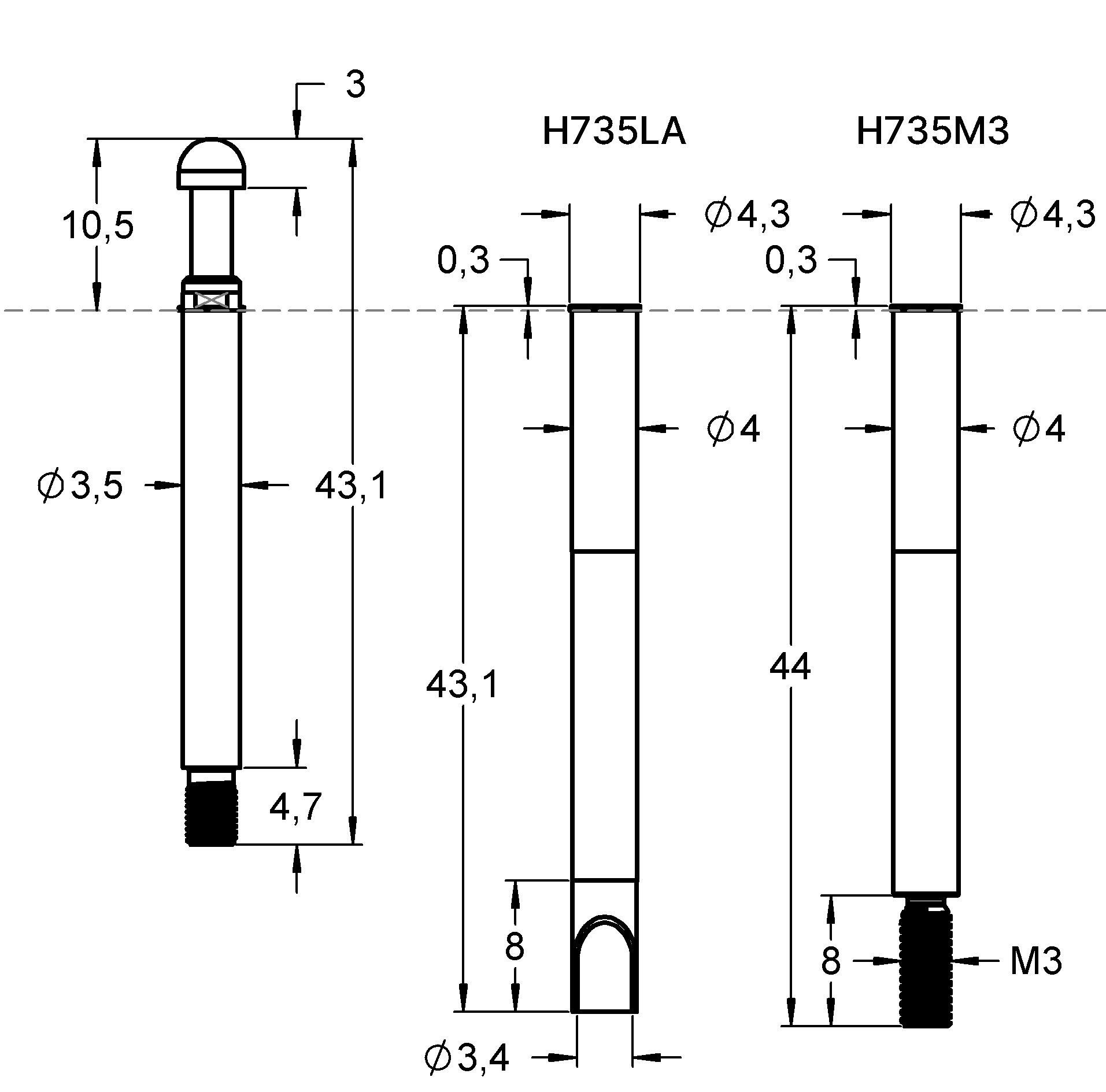

Grafiken
Beschreibung des Produkts

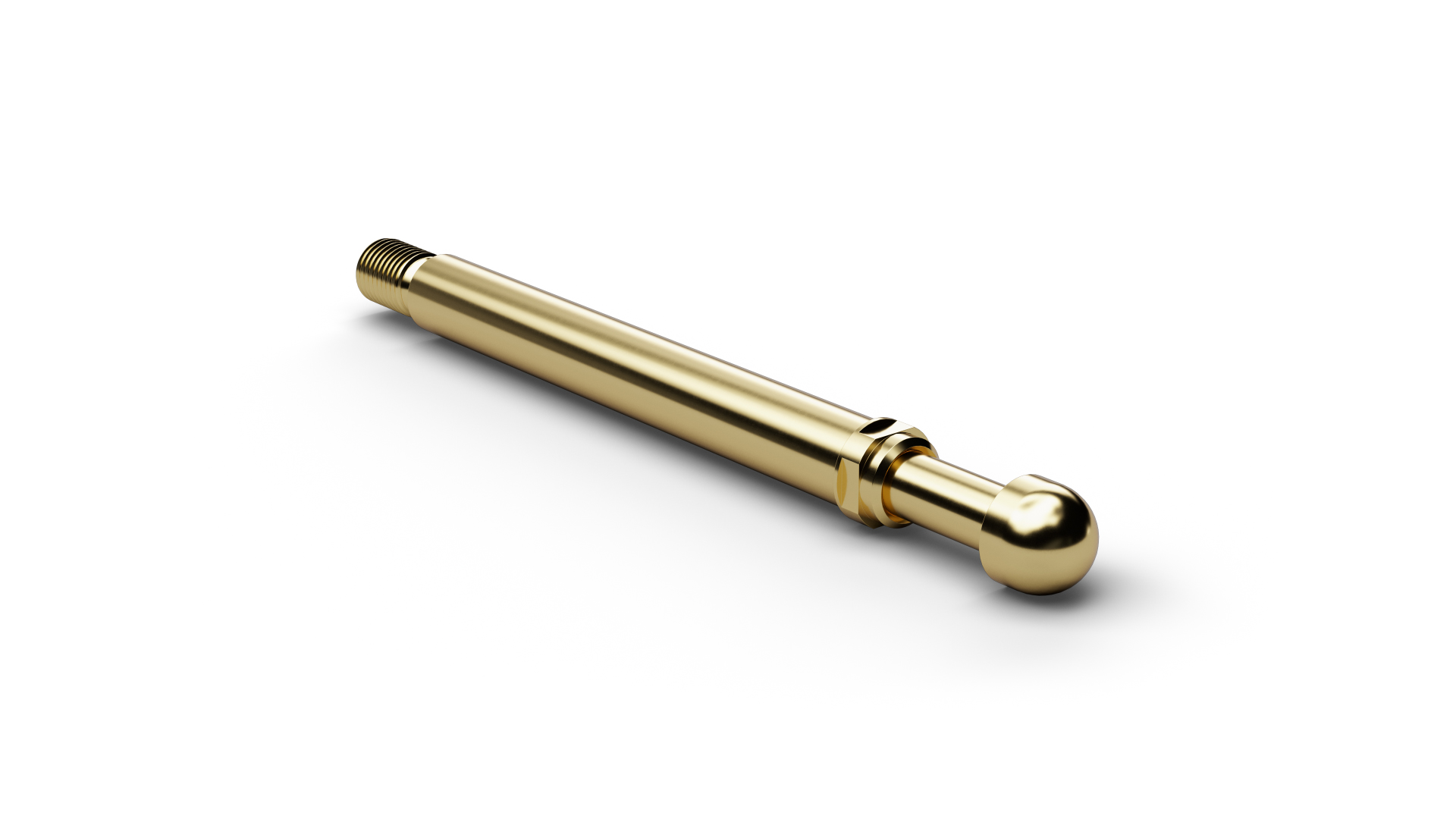

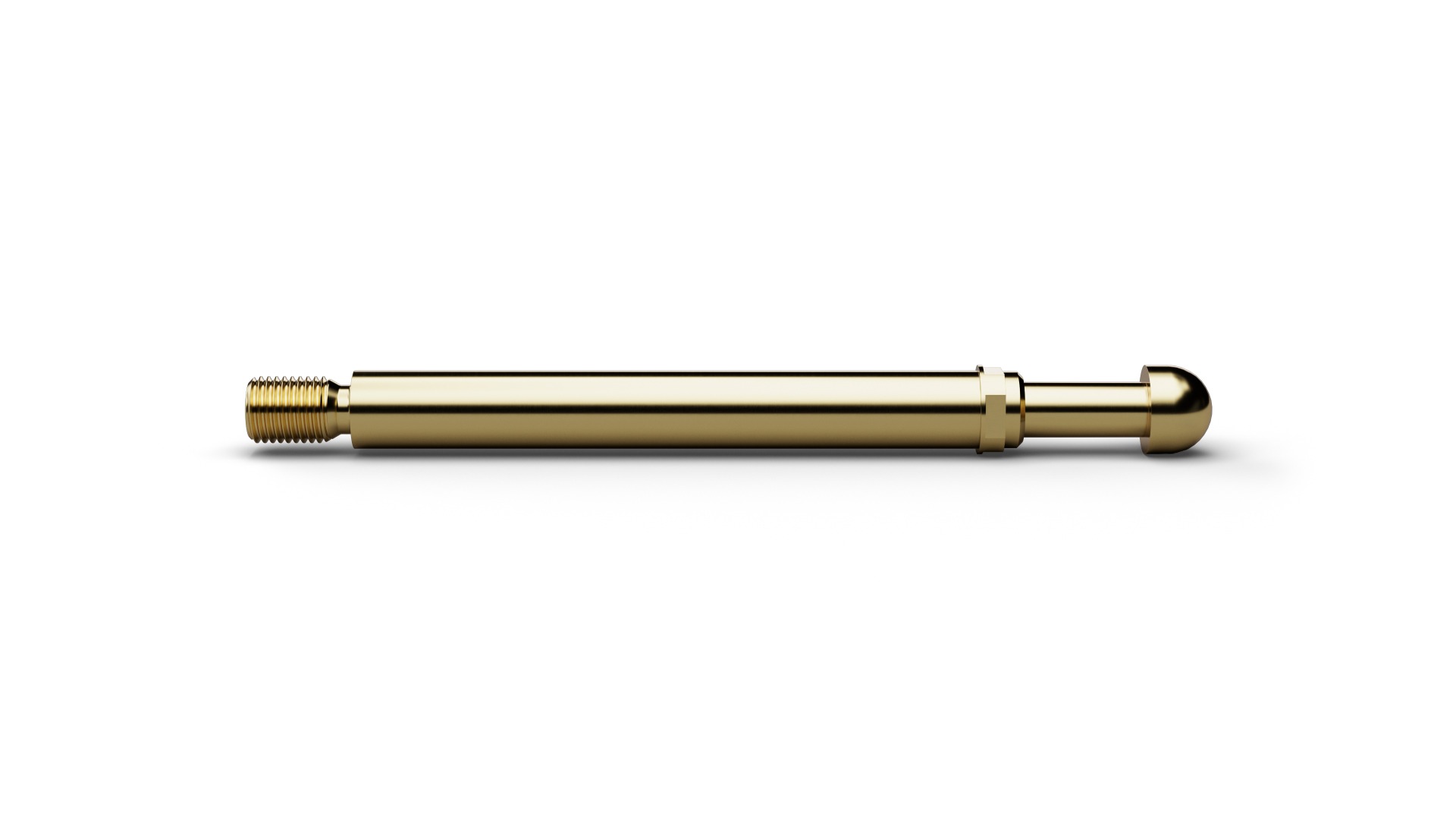

Der Hochstromstift HCF73512B400G500 (Artikelnummer 1016176) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF73512B400G500 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF73512B400G500 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Elektrisch sind 12 A Dauerstrom und 5 mΩ typischer Durchgangswiderstand spezifiziert. Bei HCF73512B400G500 besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 4 mm. Der Kolben von HCF73512B400G500 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
