Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F876-NO |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | S26 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 42.3 |
| Herausraghöhe (mm) | 9.3 |
| Durchmesser Kopfform (mm) | 0.8 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5.3 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M2X0,25 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
| Schaltweg (mm) | 2.6 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

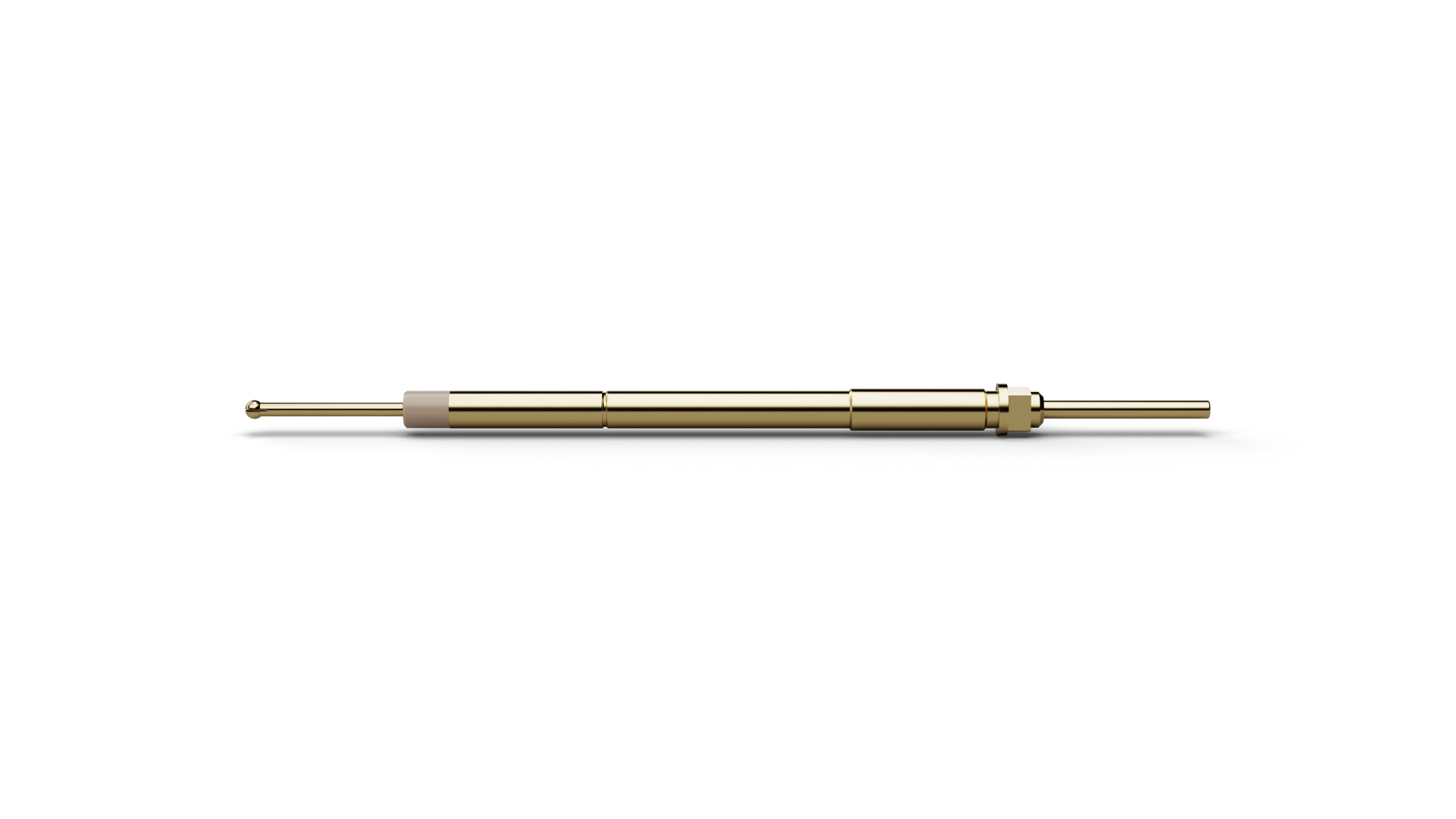

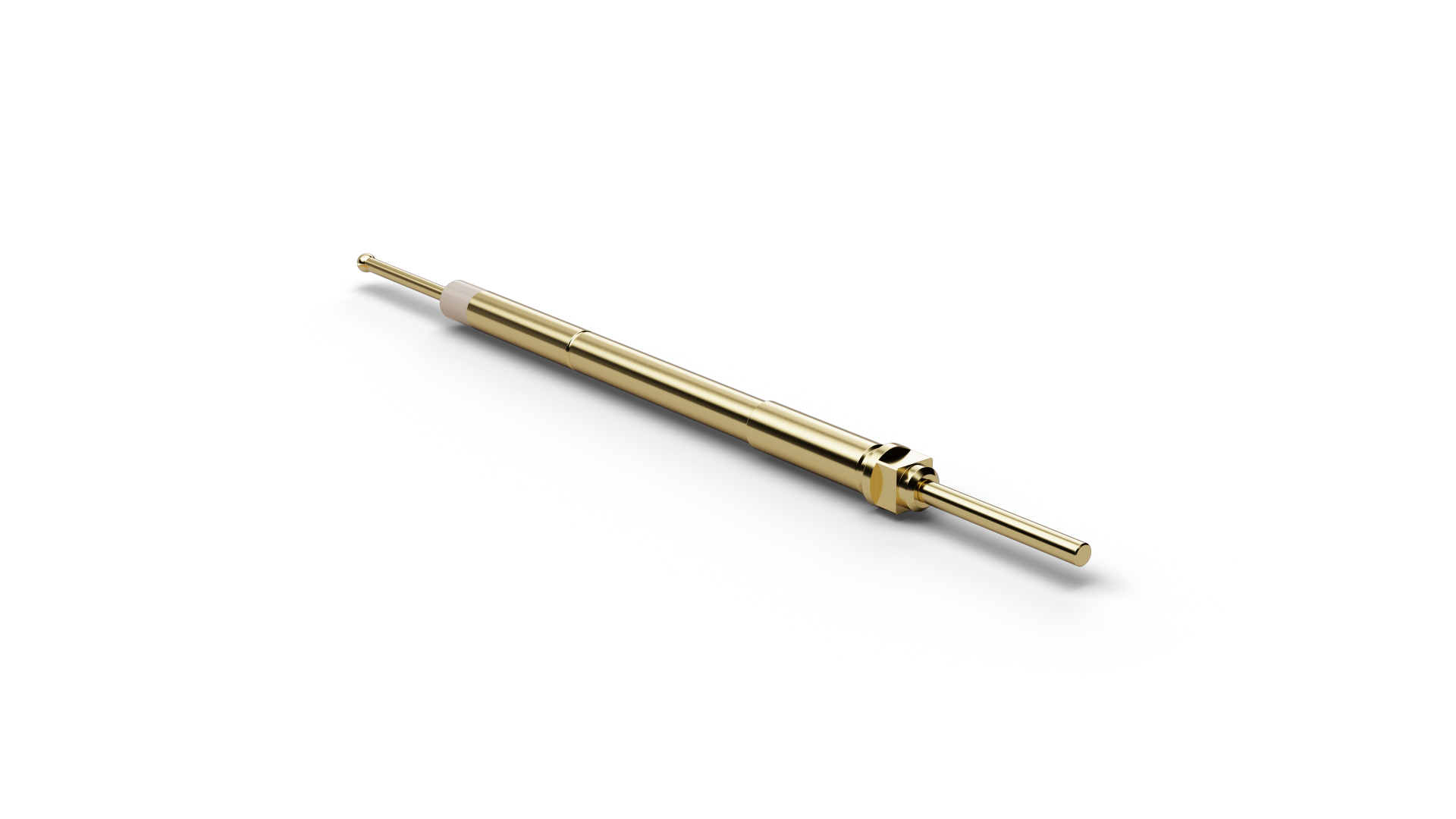

Für Prüfaufgaben mit Zustandsrückmeldung stellt F87616B080G150S26 (Artikelnummer 1016492) eine gefederte Kontaktierung mit definierter Schaltfunktion bereit. F87616B080G150S26 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F87616B080G150S26 ist als NO (Normally Open) spezifiziert. Der Schaltweg von F87616B080G150S26 ist mit 2,6 mm angegeben. F87616B080G150S26 kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 16 (Flachkopf) und einem Kopfdurchmesser von 0,8 mm. Die elektrische Auslegung von F87616B080G150S26 sieht 3 A Dauerstrom vor.
