Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F075 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.1 |
| Herausraghöhe (mm) | 8.5 |
| Durchmesser Kopfform (mm) | 1.2 |
| Durchmesser Mantel (mm) | 1.02 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 80 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

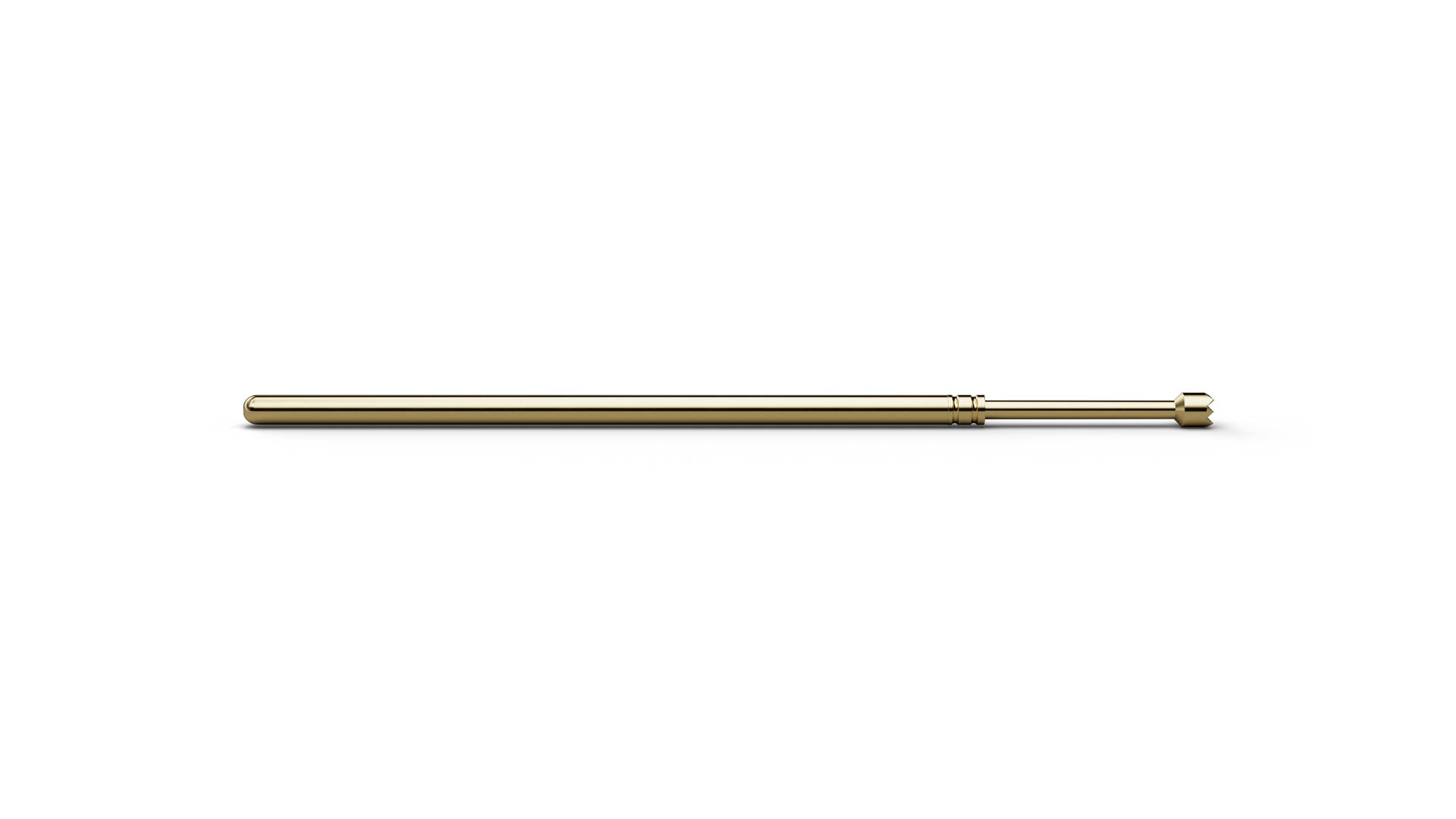

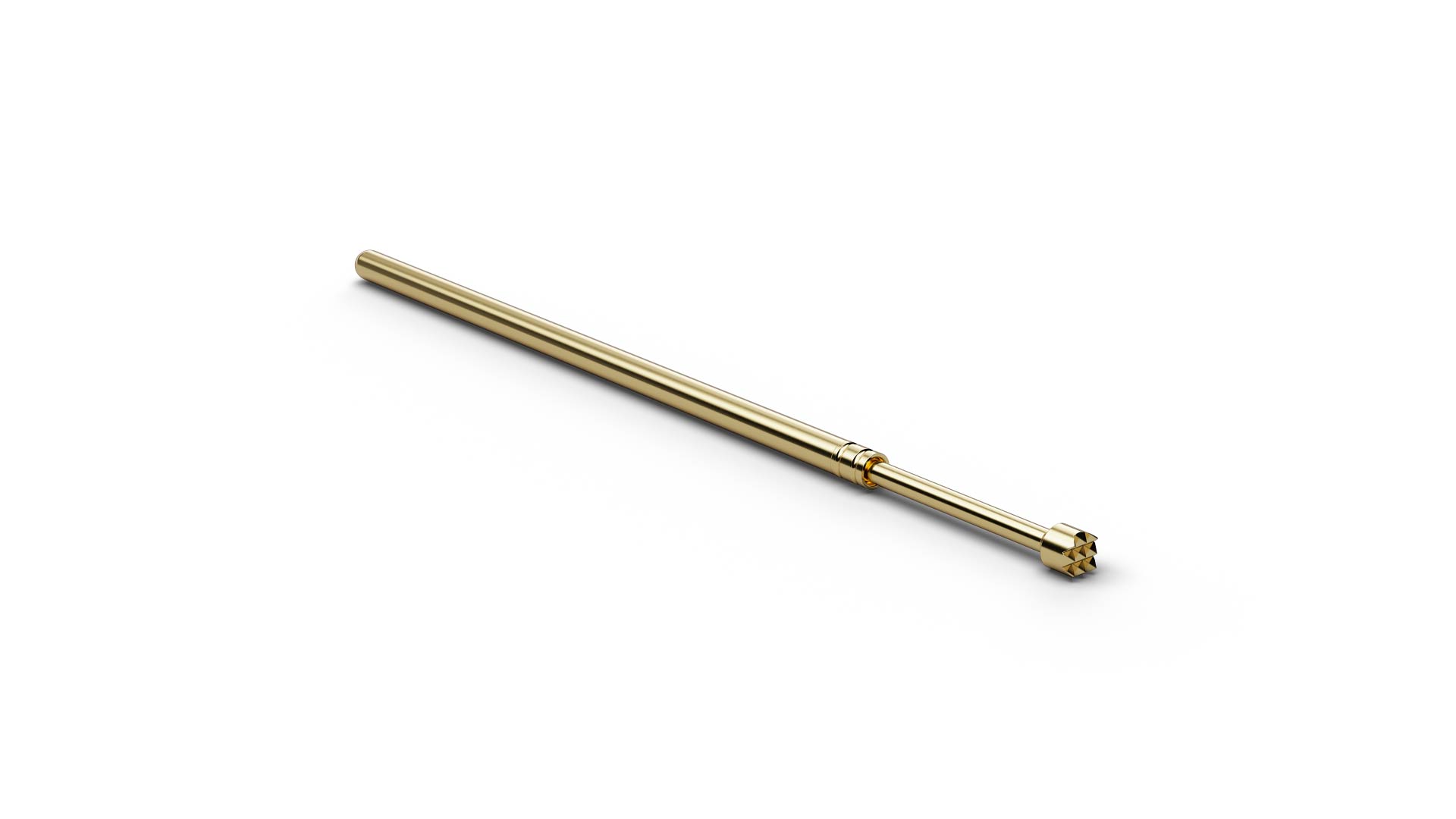

Als Basis Kontaktstift stellt F07506B120G200 (Artikelnummer 1017504) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 06 (Waffel, abgesetzt) verbindet F07506B120G200 den ICT/FCT-Einsatz mit einer Geometrie für Drähte, Pins und Wire-Wrap-Pfosten; die Geometrie eignet sich auch für leicht verbogene Kontakte. F07506B120G200 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 1,2 mm. F07506B120G200 ist für 4 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Der Kolben von F07506B120G200 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
