Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F100HP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+80°C |
| Zusatzdefinition | HPRP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33.3 |
| Herausraghöhe (mm) | 8.4 |
| Durchmesser Kopfform (mm) | 0.6 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 10 |
| Werkstoff Kolben | Stahl |
| Beschichtung Kolben | Progressive |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 110 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.35 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 40 |

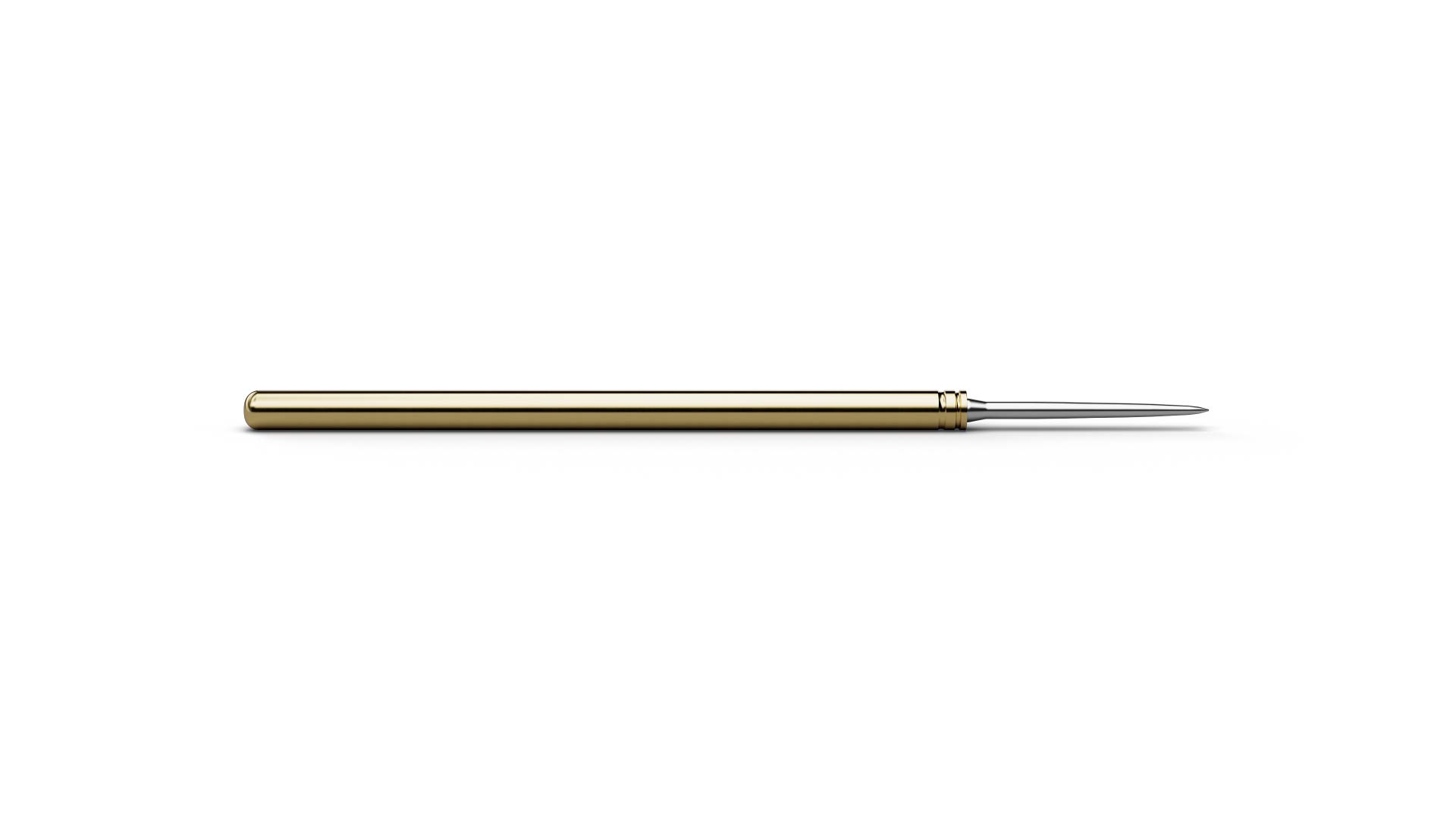

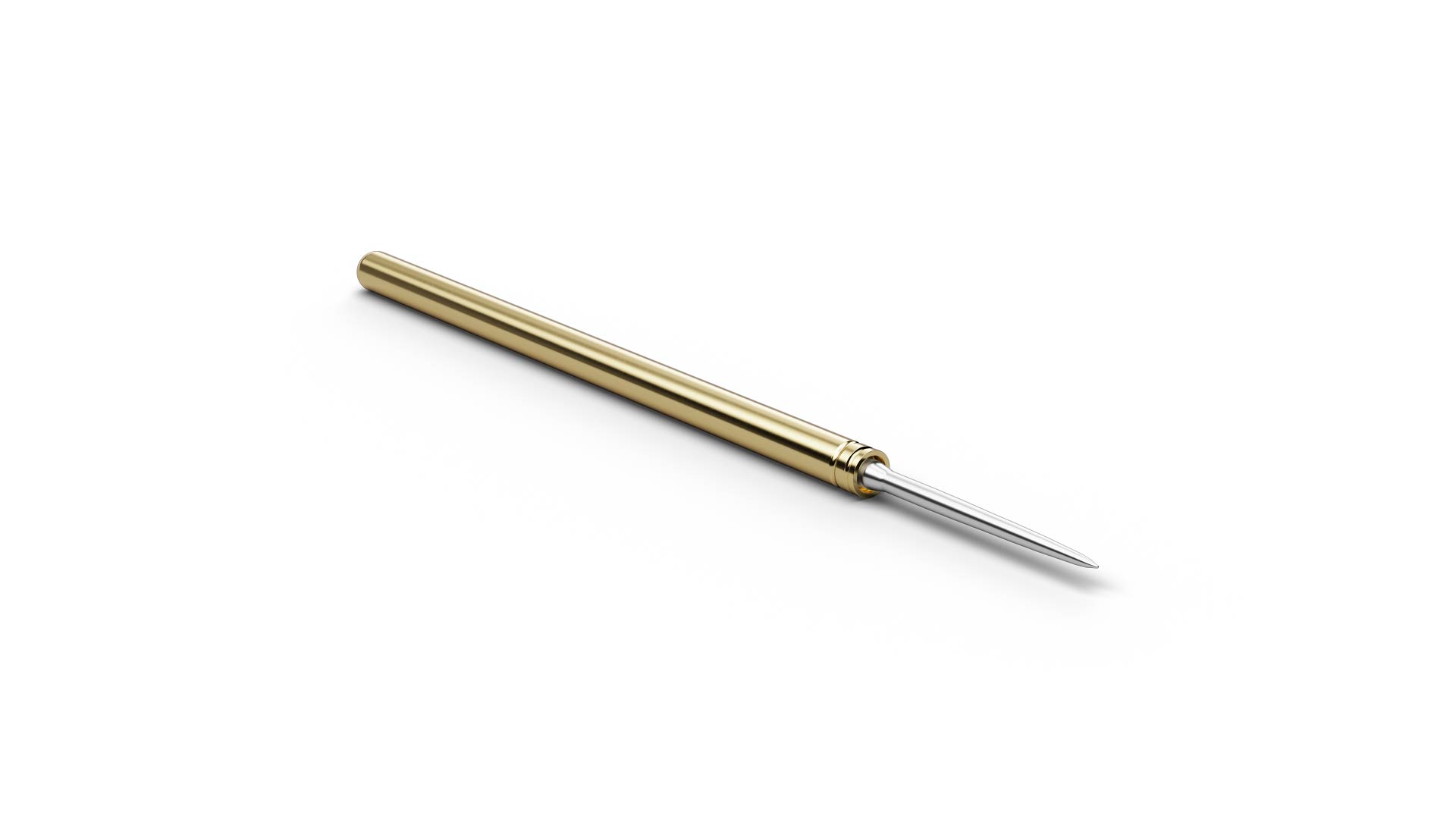

Grafiken
Beschreibung des Produkts
Als Basis Kontaktstift stellt F10010S060P150HPRP (Artikelnummer 1017617) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 10 (flexible Nadel) verbindet F10010S060P150HPRP den ICT/FCT-Einsatz mit einer Geometrie für Lötpads und Vias. F10010S060P150HPRP kombiniert ein Raster von 2,54 mm / 100 mil mit Kopfform 10 (flexible Nadel) und einem Kopfdurchmesser von 0,6 mm. F10010S060P150HPRP ist für 5 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 40 mΩ. Der Kolben von F10010S060P150HPRP besteht aus Stahl und trägt Progressive Coating. Bei F10010S060P150HPRP unterstützt Progressive Coating die Kontaktierung anspruchsvoller Testpunkte, etwa bei OSP-Schichten, Flussmittelrückständen oder Verschmutzungen.
