Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F703 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+80°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 33 |
| Herausraghöhe (mm) | 8.2 |
| Durchmesser Kopfform (mm) | 0.78 |
| Durchmesser Mantel (mm) | 1.02 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 18 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Neusilber |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

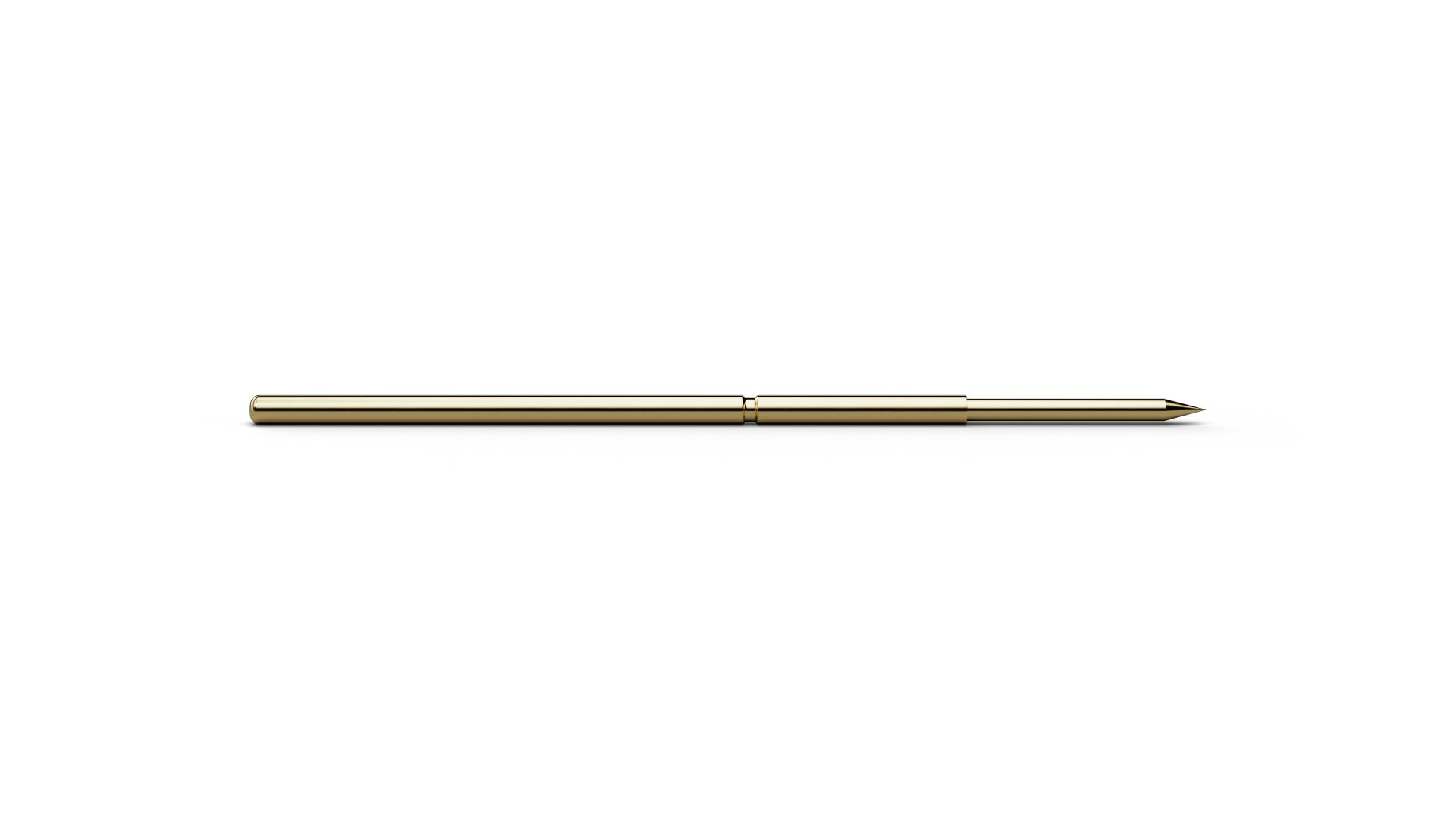

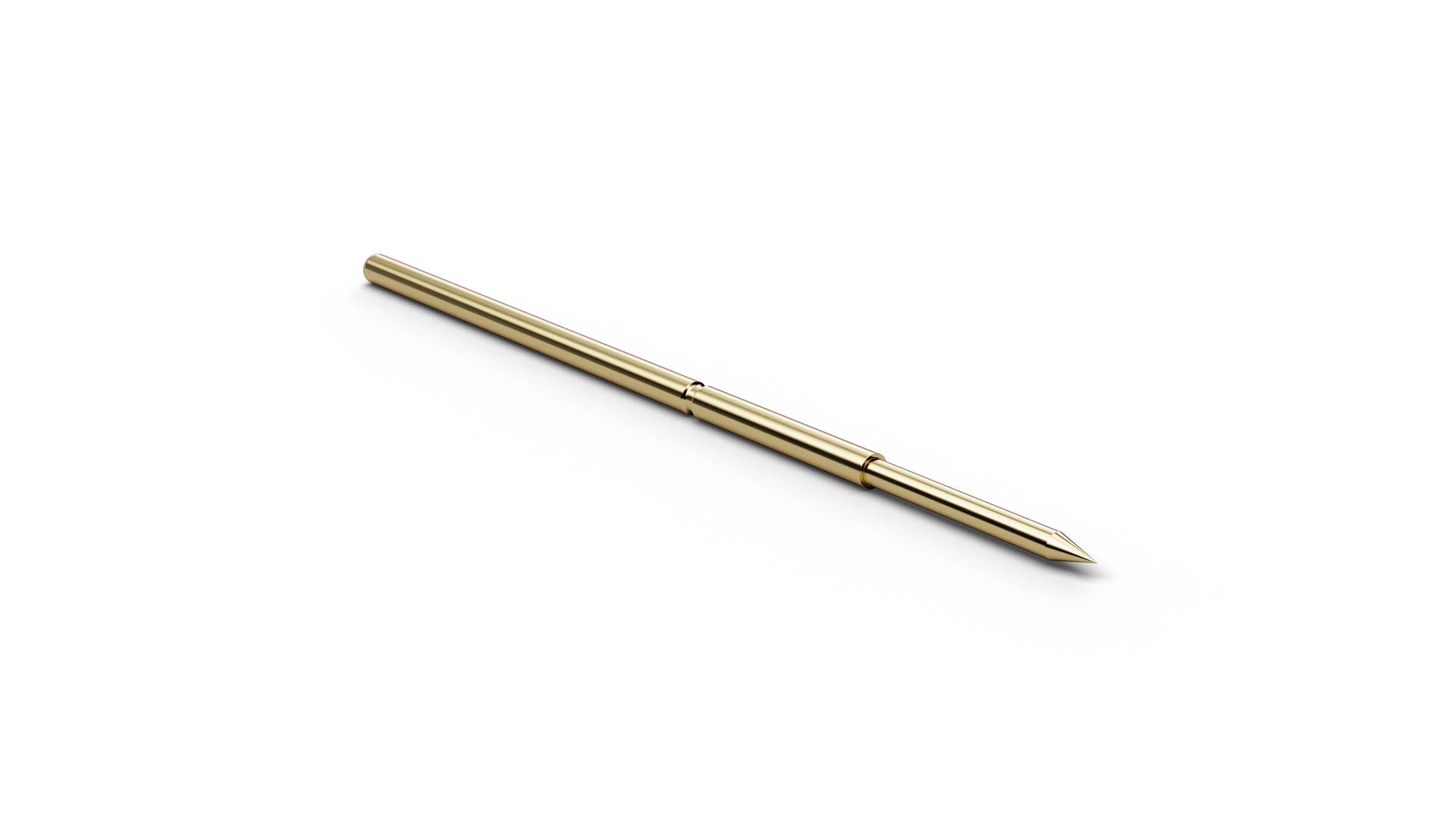

Als Basis Kontaktstift stellt F70318B078G150 (Artikelnummer 1017949) eine gefederte elektrische Verbindung zum Testpunkt her. Mit Kopfform 18 (Kegel 30°) verbindet F70318B078G150 den ICT/FCT-Einsatz mit einer Geometrie für Lötpads und Vias. F70318B078G150 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 18 (Kegel 30°) und einem Kopfdurchmesser von 0,78 mm. F70318B078G150 ist für 4 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Der Kolben von F70318B078G150 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
