Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | F867-NO |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | S40 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 40 |
| Herausraghöhe (mm) | 10 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 180 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M3X0,35 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
| Schaltweg (mm) | 4 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

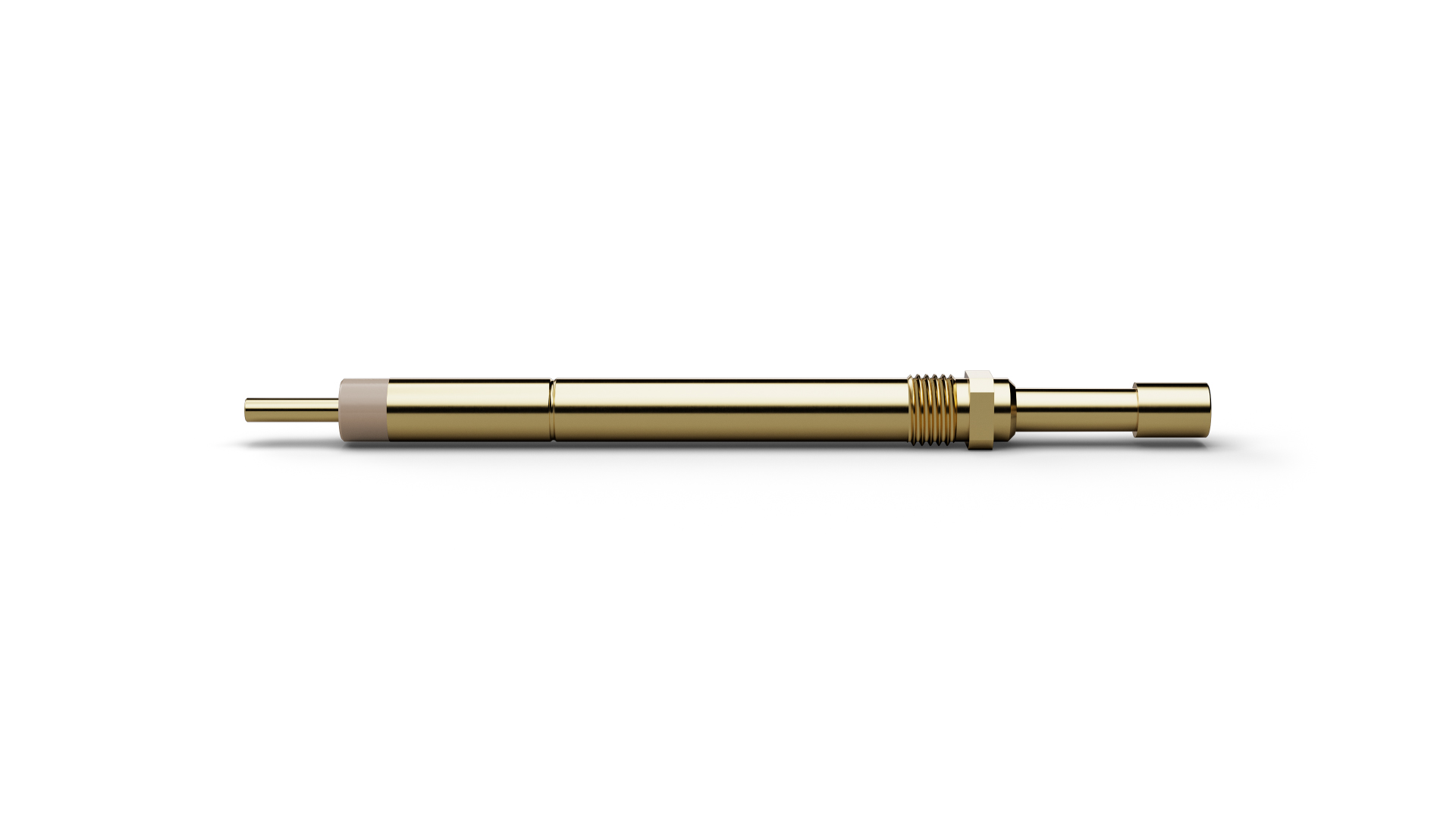

F86717B230G180S40 (Artikelnummer 1018258) ist ein Schaltstift für die kombinierte elektrische Kontaktierung und Anwesenheits- beziehungsweise Positionsprüfung. F86717B230G180S40 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F86717B230G180S40 ist als NO (Normally Open) spezifiziert. Der Schaltweg von F86717B230G180S40 ist mit 4 mm angegeben. F86717B230G180S40 kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 2,3 mm. Für F86717B230G180S40 ist ein Dauerstrom von 5 A angegeben.
