Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | H735 |
| Raster (mm / mil) | 5,00 / 197 |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 44 |
| Durchmesser Pressring (mm) | 4.3 |
| Durchmesser außen (mm) | 4 |
| Höhe Bund (mm) | 0.3 |
| Gewinde Innen | 3,0 |
| Materialien und Oberflächen | |
|---|---|
| Werkstoff, Beschichtung | Messing, Gold |
| Mechanische Spezifikationen | |
|---|---|
| Gewinde | 3,0 |
| Gewinde Innen | 3,0 |
Grafiken
Beschreibung des Produkts

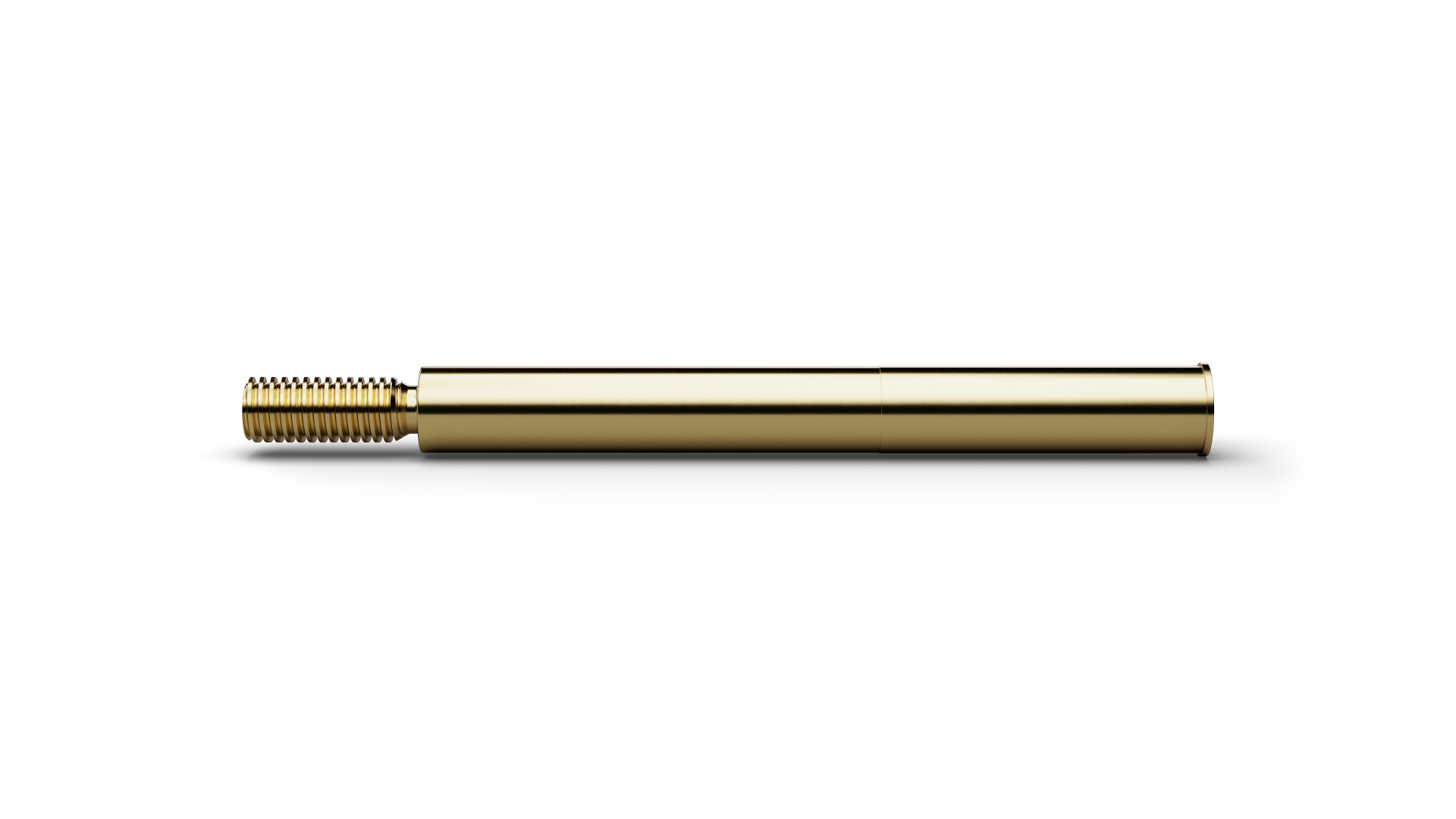

Die Hülse H735M3 (Artikelnummer 1019242) ist für den passenden Hochstromstift im Prüfadapter ausgelegt. Als Hülse führt und positioniert H735M3 den passenden Kontaktstift; je nach Ausführung übernimmt die Hülse zusätzlich die elektrische Anbindung oder Isolation und ermöglicht einen kontrollierten Stiftwechsel bei Wartung. Für H735M3 sind vor allem die passende Stiftfamilie, die Einbaumaße und – sofern relevant – Anschluss- oder Isolationsausführung entscheidend.
