Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | P / P137-L095 |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 9.5 |
| Herausraghöhe (mm) | 2.4 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 1.37 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 15 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 95 |
| Federkraft (cN) | 185 |
| Federweg empf. (mm) | 0.8 |
| Federweg max. (mm) | 1.2 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 8 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

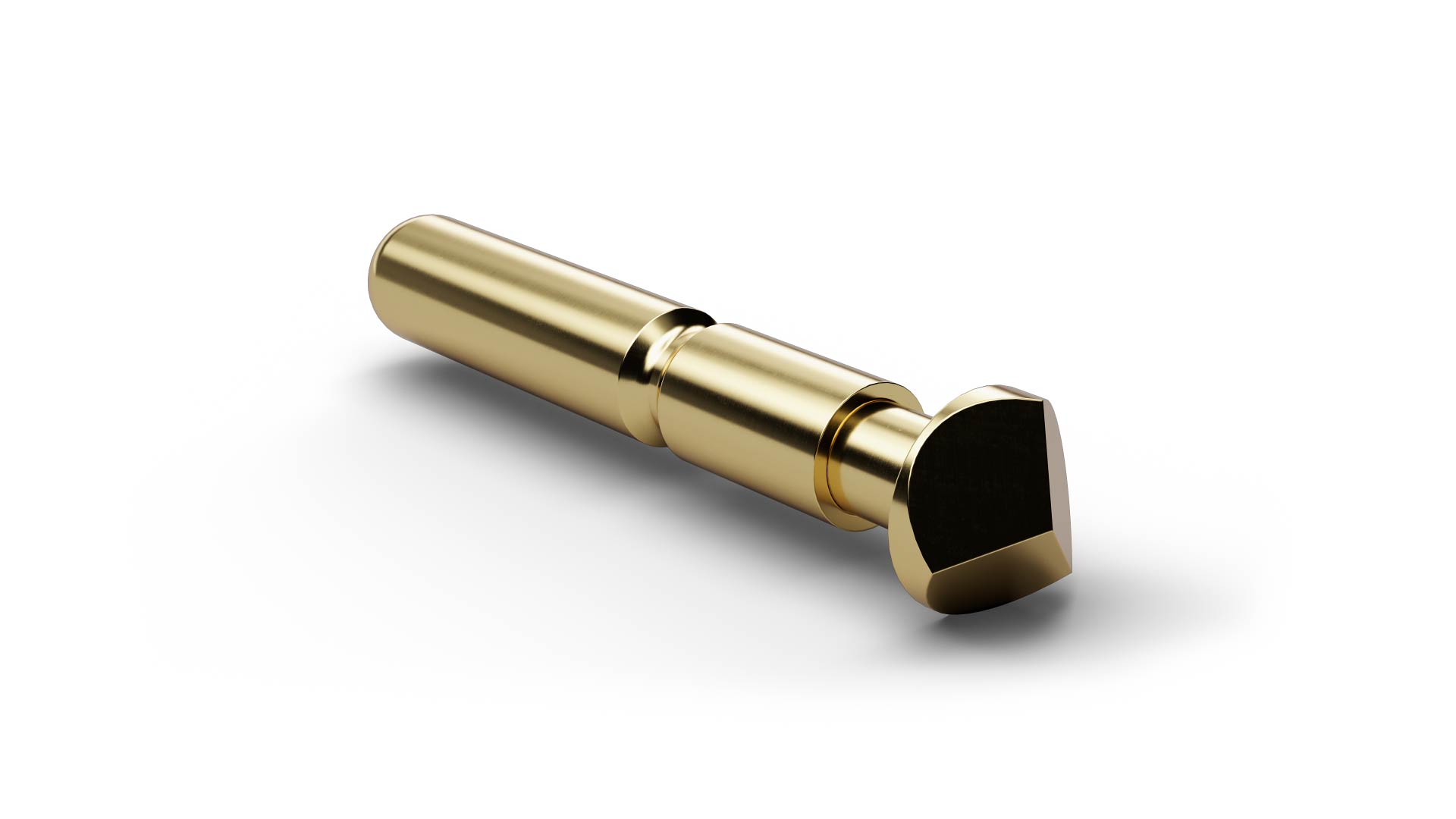

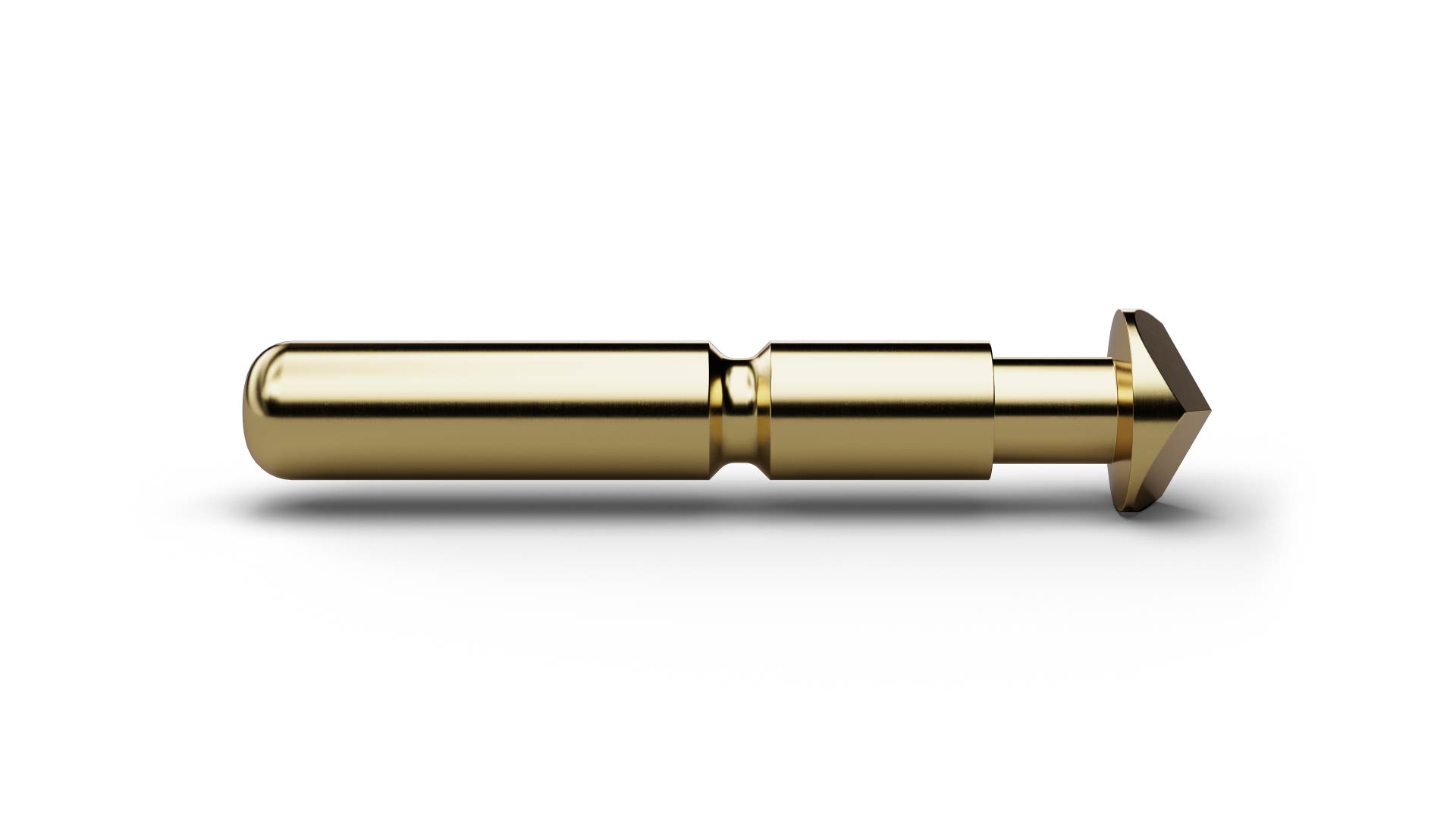

Der Pogo Connector P13715B200G185L095 (Artikelnummer 1020593) ist ein gefederter Kontakt für wiederholt lösbare elektrische Verbindungen. Als gefederte, lösbare Schnittstelle eignet sich P13715B200G185L095 für wiederholte Kontaktzyklen, etwa bei Lade- und Datenkontakten oder anderen schnell lösbaren elektrischen Verbindungen. Bei einem Raster von 2,54 mm / 100 mil arbeitet die Ausführung mit 185 cN Federkraft und einem empfohlenen Federweg von 0,8 mm. P13715B200G185L095 ist für 8 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. Bei P13715B200G185L095 besitzt die Kopfform 15 (Dreikant 45°, abgesetzt) einen Durchmesser von 2 mm. Der Kolben von P13715B200G185L095 besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
