Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F731SP |
| Raster (mm / mil) | 2,40 / 94 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 29.3 |
| Herausraghöhe (mm) | 10.8 |
| Durchmesser Kopfform (mm) | 0.65 |
| Durchmesser Mantel (mm) | 1.37 |
| Durchmesser Kragen (mm) | 1.85 |
| Durchmesser Pressring (mm) | 1.85 |
| A-Pindurchmesser (mm) | 0.65 |
| B-Tellerdurchmesser (mm) | 1.5 |
| C-Pinlänge (mm) | 3.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 40 |
| Federkraft (cN) | 80 |
| Federweg empf. (mm) | 3.5 |
| Federweg max. (mm) | 4.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,4 |
| Schlüsselweite (mm) | 1,4 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 30 |
Grafiken
Beschreibung des Produkts

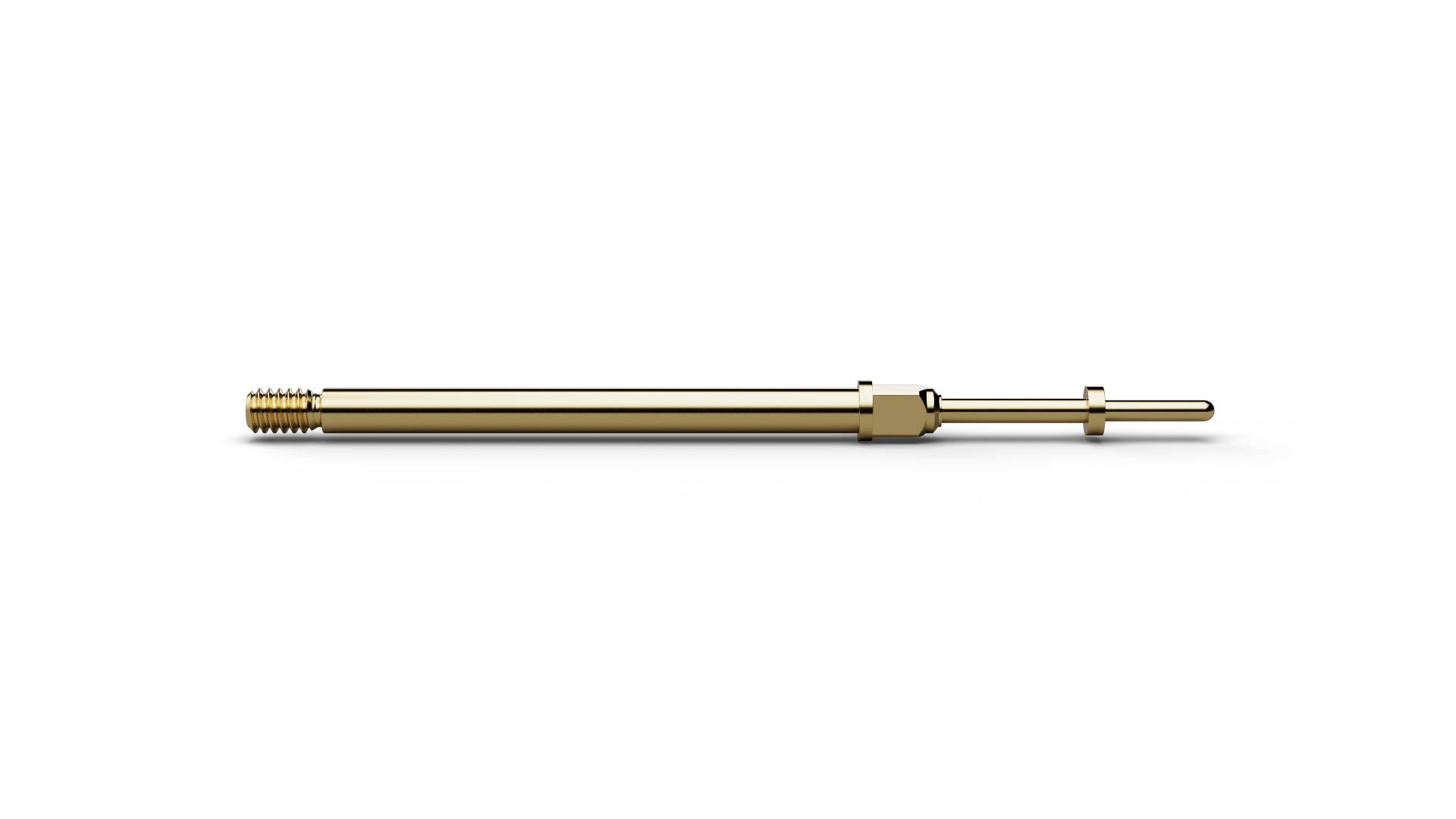

F73111B0007G080SP (Artikelnummer 1021760) gehört zu den Tellernadeln für elektrische Positions- und Anwesenheitsprüfungen im Wire-Harness-Test. Bei F73111B0007G080SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 0,65 mm, Tellerdurchmesser 1,5 mm, Pinlänge 3,4 mm gekennzeichnet. Bei einem Raster von 2,4 mm / 94 mil arbeitet die Ausführung mit 80 cN Federkraft und einem empfohlenen Federweg von 3,5 mm. F73111B0007G080SP ist elektrisch für einen Dauerstrom von 5 A spezifiziert. Der Kolben von F73111B0007G080SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
