Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F732SP |
| Raster (mm / mil) | 2,54 / 100 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38.35 |
| Herausraghöhe (mm) | 12.95 |
| Durchmesser Kopfform (mm) | 1 |
| Durchmesser Mantel (mm) | 1.65 |
| Durchmesser Kragen (mm) | 2.3 |
| Durchmesser Pressring (mm) | 2.3 |
| A-Pindurchmesser (mm) | 1 |
| B-Tellerdurchmesser (mm) | 2.5 |
| C-Pinlänge (mm) | 5.45 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 16 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 60 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1,6 |
| Schlüsselweite (mm) | 1,7 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 5 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

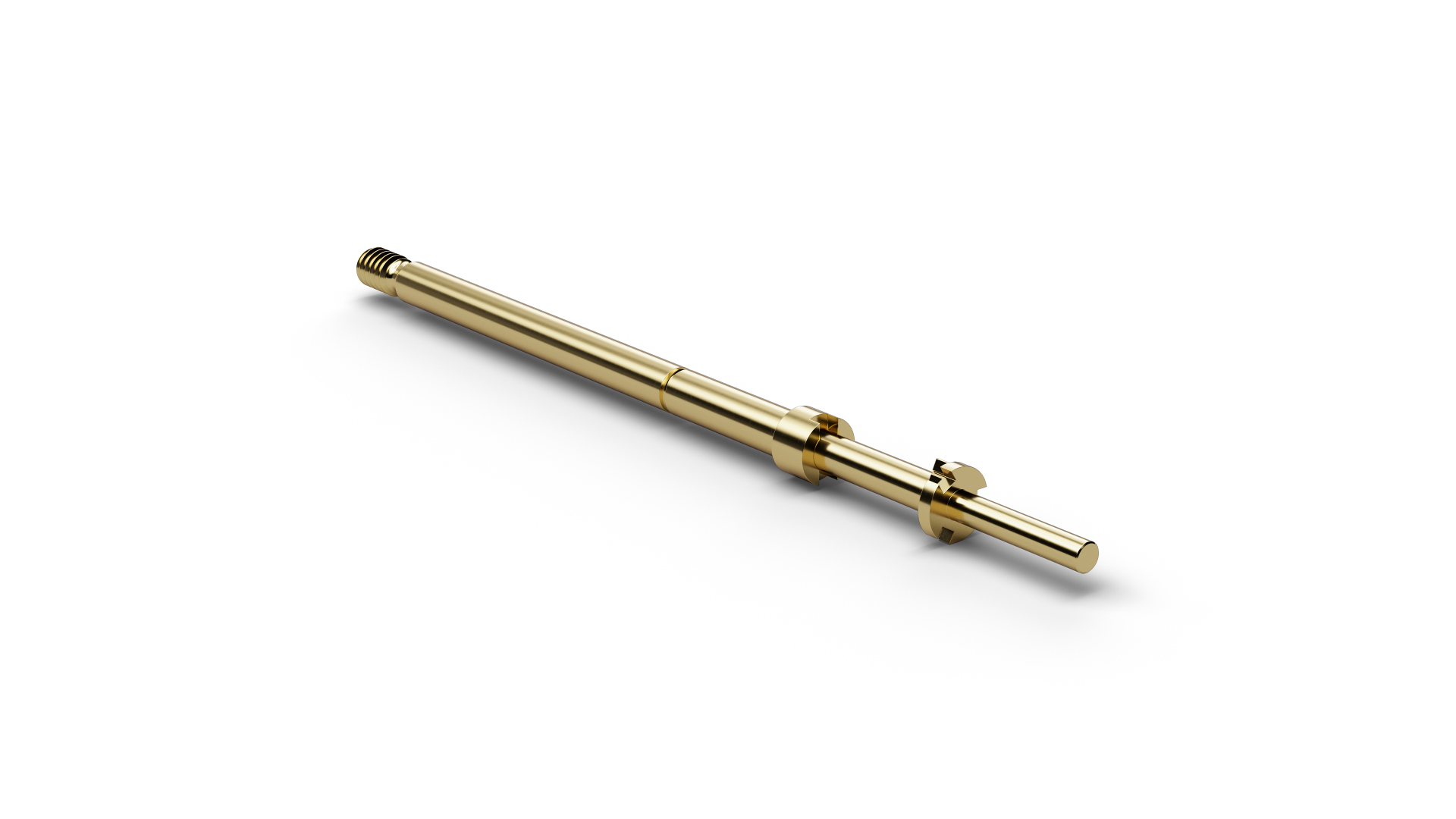

F73216B1088G150SP (Artikelnummer 1021981) ist eine Tellernadel für die definierte Kontaktierung tiefer liegender oder im Gehäuse geführter elektrischer Kontakte. Bei F73216B1088G150SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 1 mm, Tellerdurchmesser 2,5 mm, Pinlänge 5,45 mm gekennzeichnet. Bei F73216B1088G150SP treffen ein Raster von 2,54 mm / 100 mil, 150 cN Federkraft und 4 mm empfohlener Federweg zusammen. Die elektrische Auslegung von F73216B1088G150SP sieht 5 A Dauerstrom vor. Der Kolben von F73216B1088G150SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
