Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F886-NO |
| Raster (mm / mil) | 3,50 / 138 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | LM |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 51.3 |
| Herausraghöhe (mm) | 16.5 |
| Durchmesser Kopfform (mm) | 4 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 200 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.09 |
| Gewinde | M2,5 |
| Schlüsselweite (mm) | 2,6 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 50 |
| Schaltweg (mm) | 1.7 |
| Dauerstrom (A) 2 | 1 |

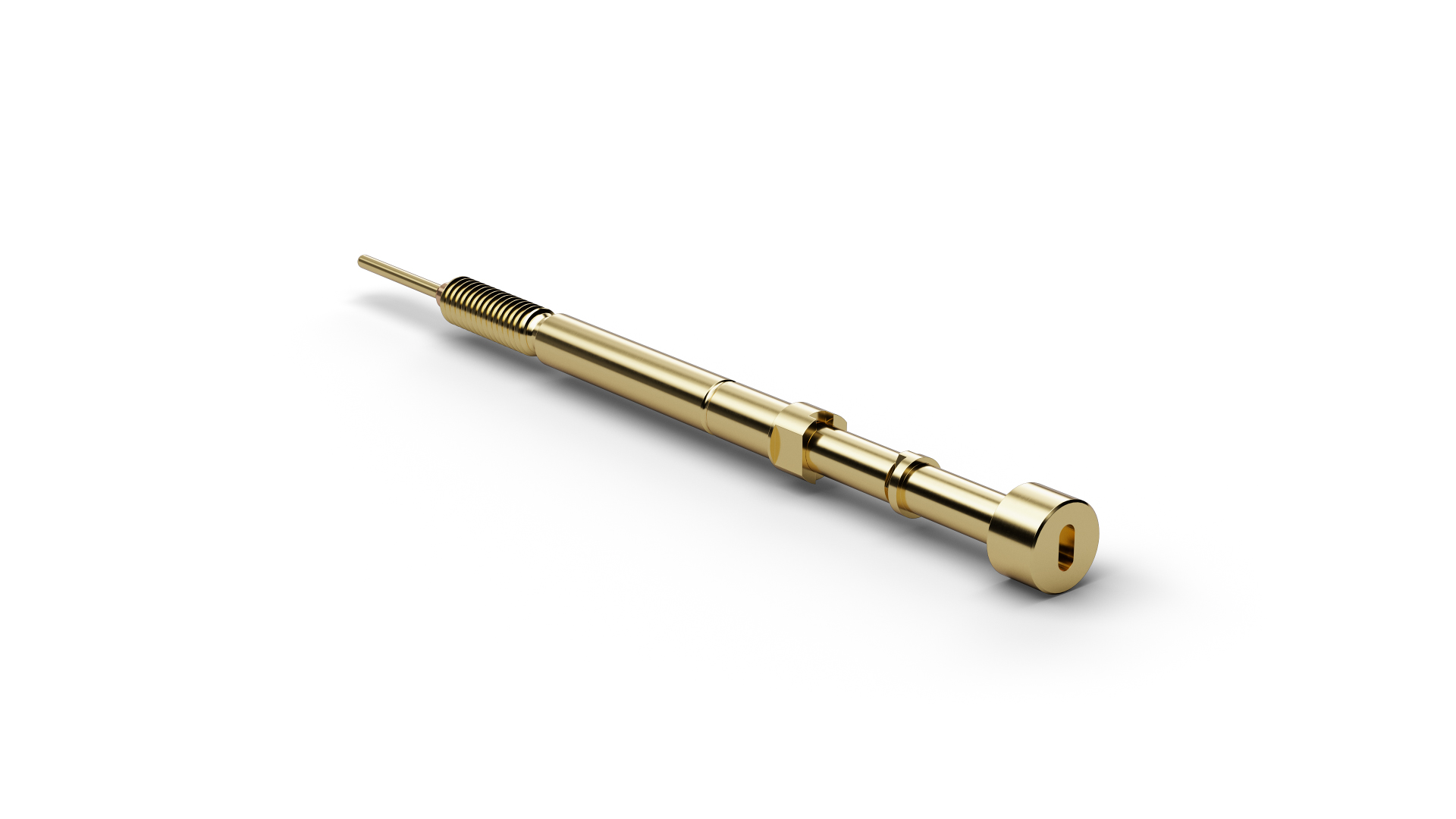

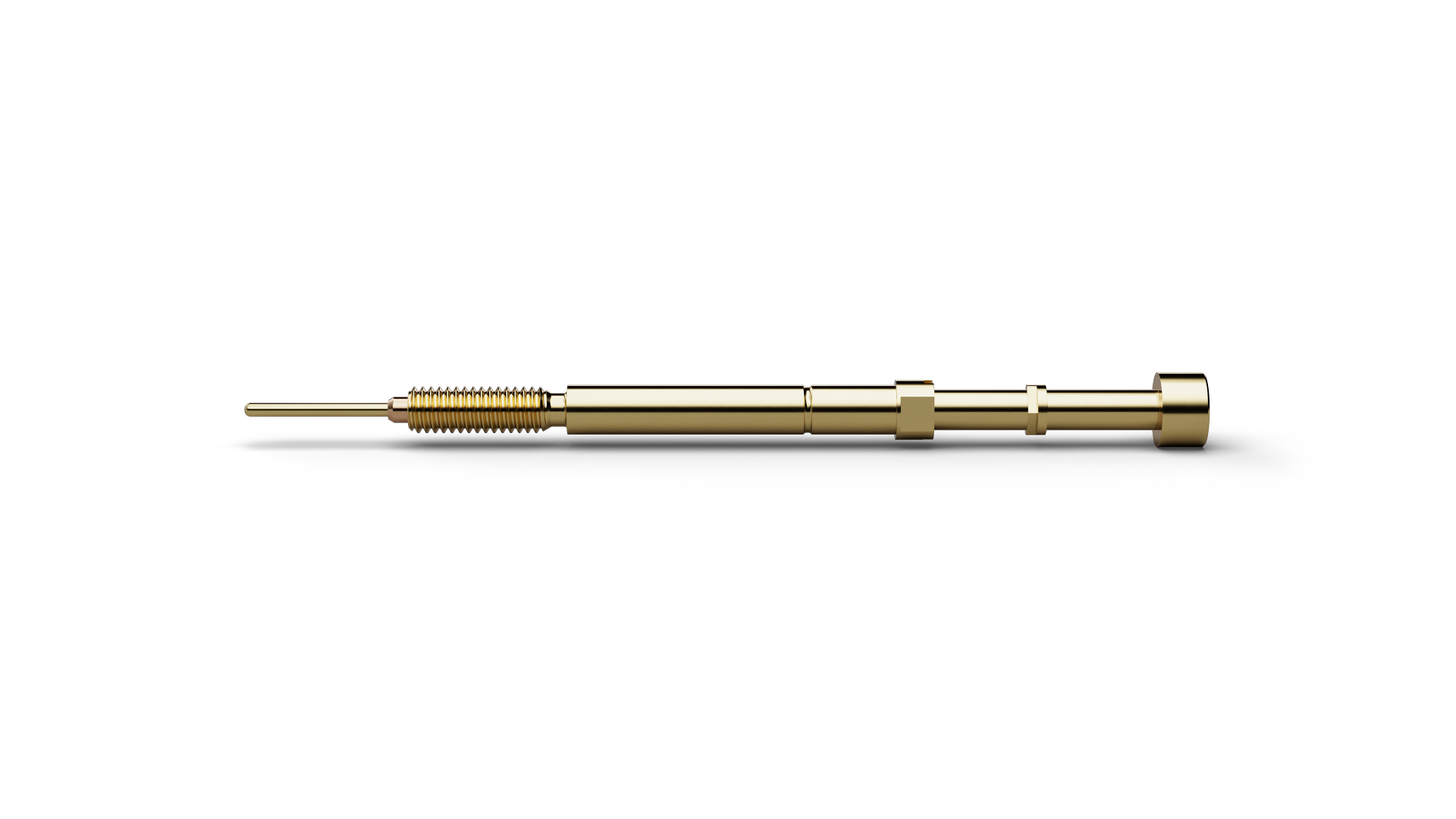

Grafiken
Beschreibung des Produkts
F88617B400G200LM (Artikelnummer 1022109) gehört zu den Schaltstiften, die bei einem definierten Betätigungsweg ein elektrisches Signal an das Testsystem liefern. F88617B400G200LM verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. F88617B400G200LM ist als NO (Normally Open) spezifiziert. Der Schaltweg von F88617B400G200LM ist mit 1,7 mm angegeben. F88617B400G200LM kombiniert ein Raster von 3,5 mm / 138 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 4 mm. F88617B400G200LM ist elektrisch für einen Dauerstrom von 10 A spezifiziert.
