Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F086 |
| Raster (mm / mil) | 1,27 / 50 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 36 |
| Herausraghöhe (mm) | 4.7 |
| Durchmesser Kopfform (mm) | 0.51 |
| Durchmesser Mantel (mm) | 0.75 |
| Materialien und Oberflächen | |
|---|---|

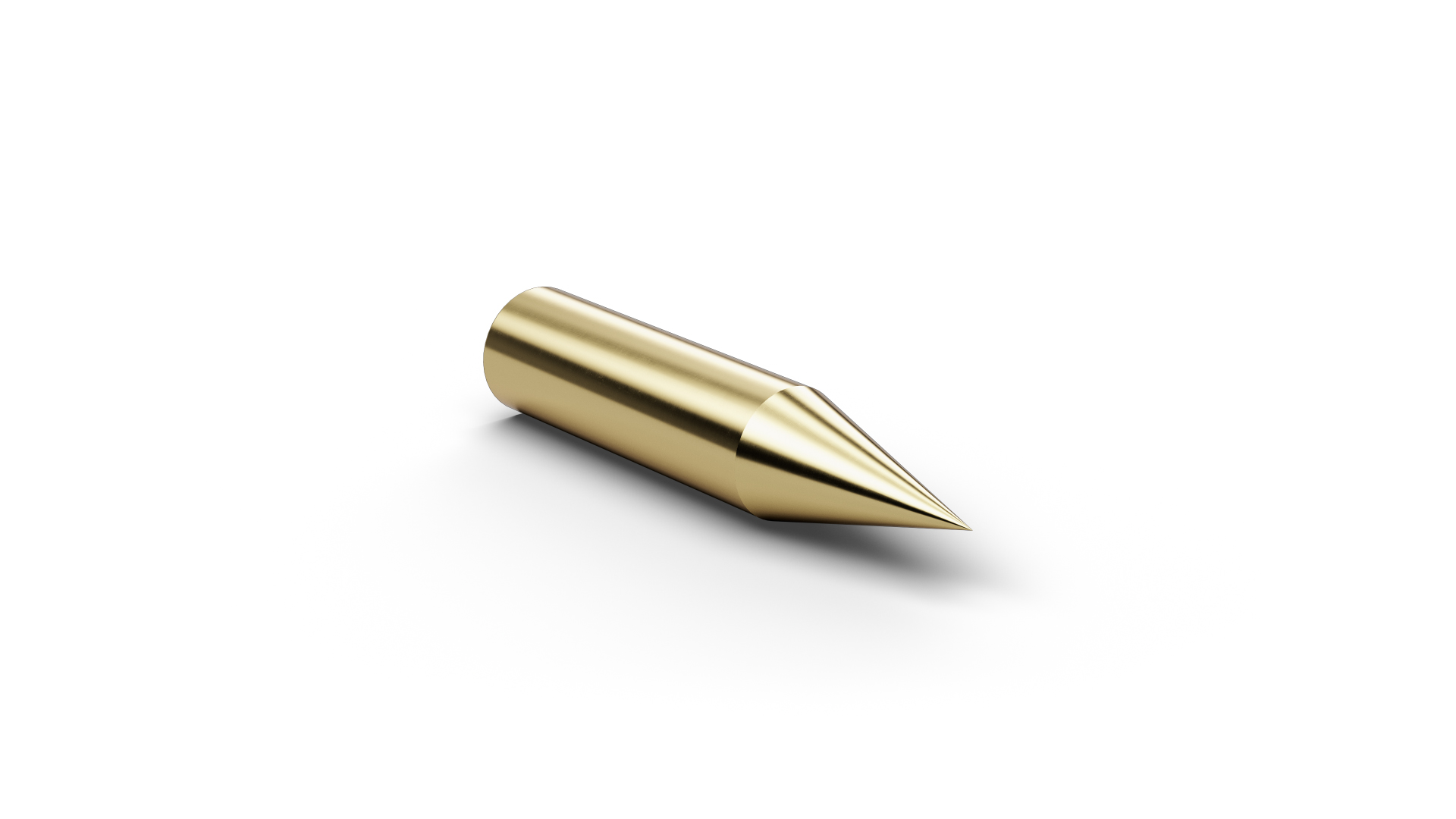

| Kopfform | 18 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Bronze |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 75 |
| Federkraft (cN) | 130 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 3.7 |
| Treffergenauigkeit +/- (mm) | 0.05 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 3 |
| Typ. Durchgangswiderstand (mOhm) | 25 |
