Technische Daten
| Allgemeines | |
|---|---|
| Typ/Familie | H348 |
| Raster (mm / mil) | 7,60 / 300 |
| Zusatzdefinition | Mit Rändel |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 55 |
| Durchmesser Pressring (mm) | 6.9 |
| Durchmesser außen (mm) | 6.5 |
| Durchmesser Rändel (mm) | 6.55 |
| Höhe Bund (mm) | 0.3 |
| Gewinde Innen | 5,0 |
| Materialien und Oberflächen | |
|---|---|
| Werkstoff, Beschichtung | Messing, Silber |
| Mechanische Spezifikationen | |
|---|---|
| Gewinde | 5,0 |
| Gewinde Innen | 5,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 100 |
Grafiken
Beschreibung des Produkts

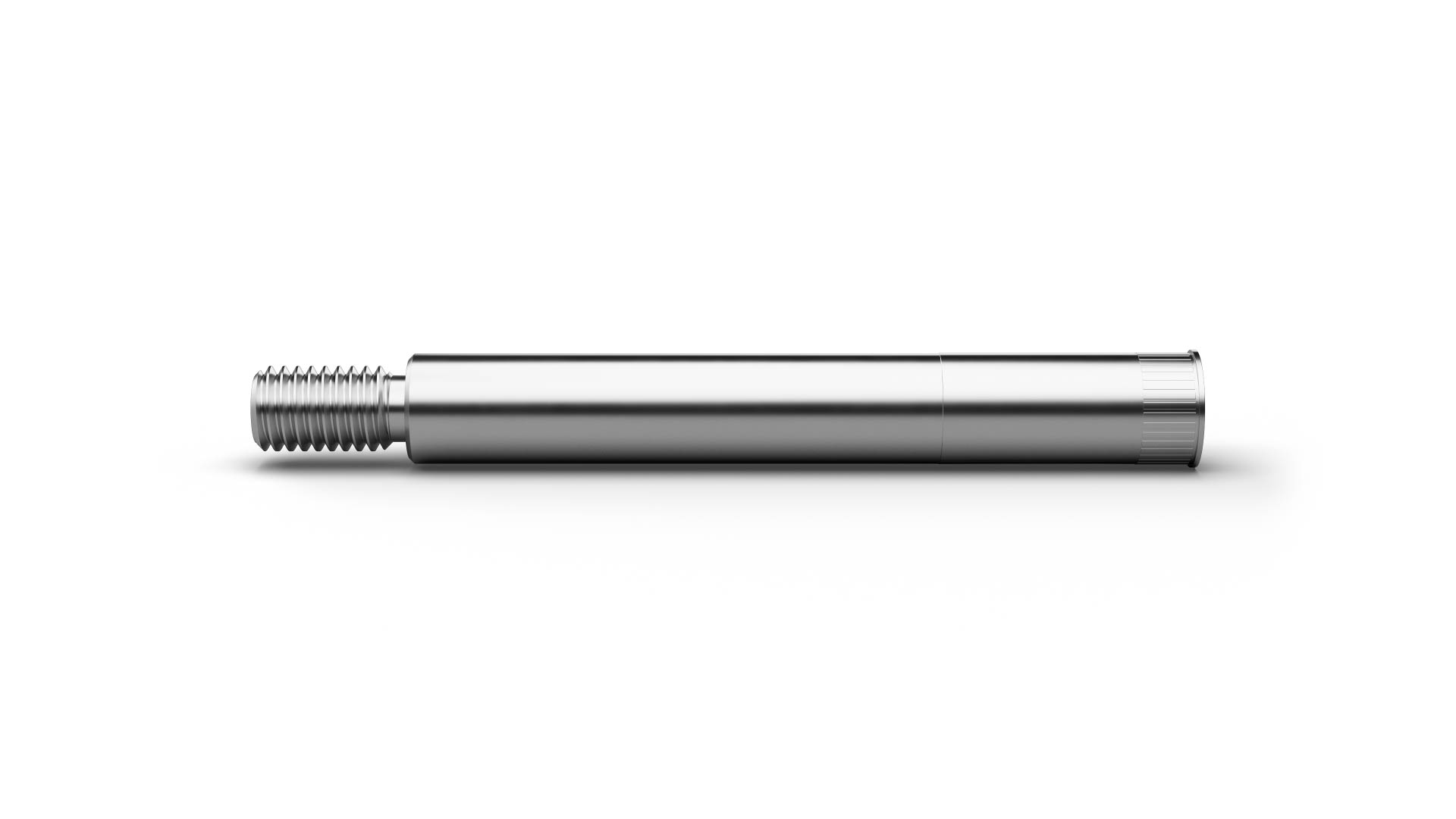

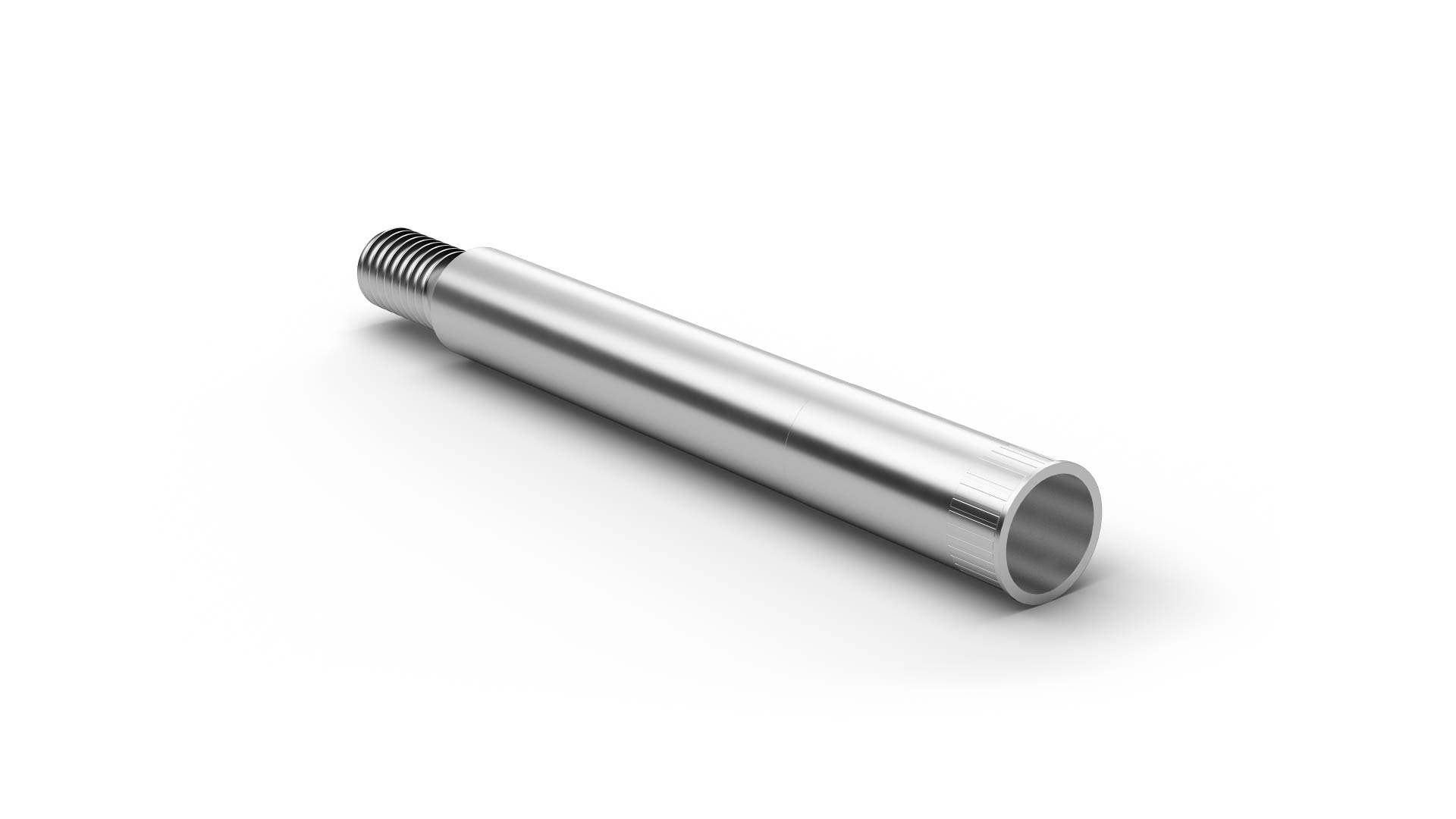

H348M5RD (Artikelnummer 1023187) ist eine Hülse für den passenden Hochstromstift und definiert dessen Einbaulage im Prüfadapter. Als Hülse führt und positioniert H348M5RD den passenden Kontaktstift; je nach Ausführung übernimmt die Hülse zusätzlich die elektrische Anbindung oder Isolation und ermöglicht einen kontrollierten Stiftwechsel bei Wartung. Für H348M5RD sind vor allem die passende Stiftfamilie, die Einbaumaße und – sofern relevant – Anschluss- oder Isolationsausführung entscheidend.
