Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F487-NO |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |

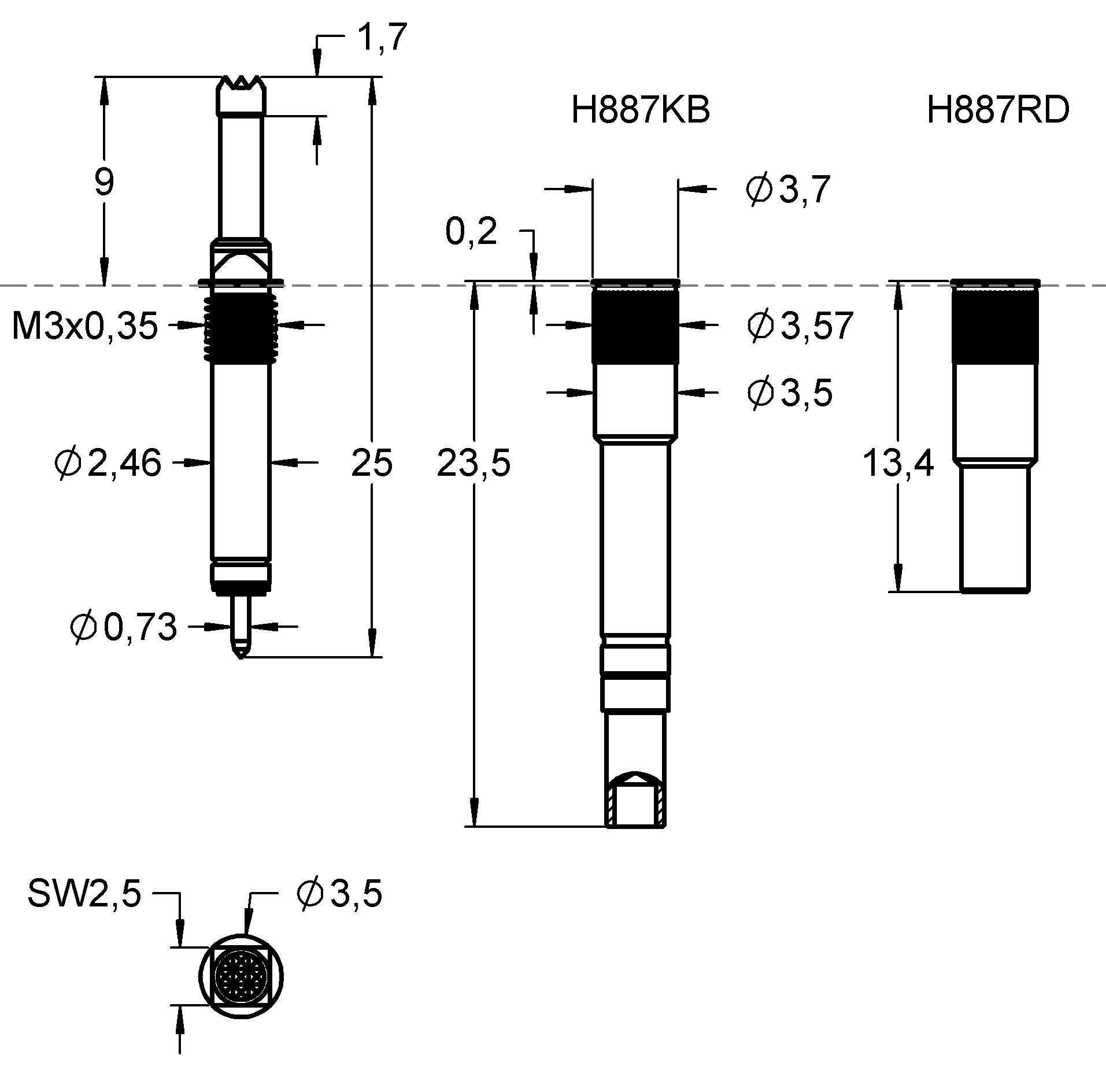

| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 25 |
| Herausraghöhe (mm) | 9 |
| Durchmesser Kopfform (mm) | 3 |
| Durchmesser Mantel (mm) | 2.46 |
| Durchmesser Kragen (mm) | 3.5 |
| Durchmesser Pressring (mm) | 3.5 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 17 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 120 |
| Federkraft (cN) | 300 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M3X0,35 |
| Schlüsselweite (mm) | 2,5 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
| Schaltertyp | NO (Off-On-Off) |
| Schaltweg (mm) | 2.5 |
| Schaltweg (mm) 2 | 3.5 |
| Dauerstrom (A) 2 | 1 |
Grafiken
Beschreibung des Produkts

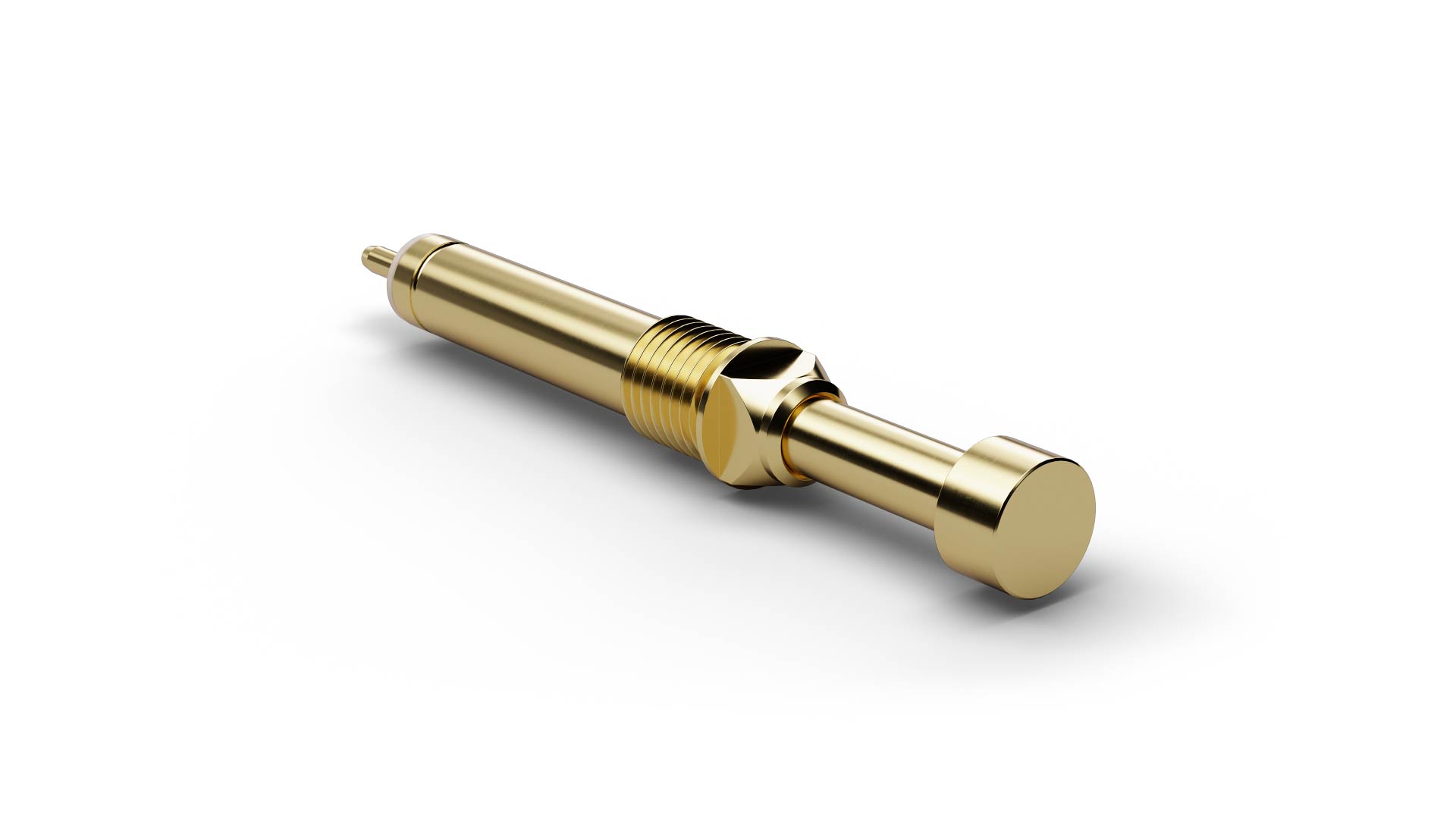

Der Off-On-Off-Schaltstift F48717B300G300 (Artikelnummer 1023463) verbindet gefederte Kontaktierung mit einer definierten Schalt- oder Erkennungsfunktion. F48717B300G300 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Bei F48717B300G300 die Off-On-Off-Funktion ermöglicht die Auswertung mehrerer definierter Zustände entlang des Betätigungswegs und erweitert damit die reine Kontaktprüfung um Positionsinformation. F48717B300G300 ist für 10 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 20 mΩ. F48717B300G300 kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 17 (Flachkopf, abgesetzt) und einem Kopfdurchmesser von 3 mm. Für die Schaltfunktion von F48717B300G300 sind zwei Schaltwege von 2,5 mm und 3,5 mm angegeben.
