Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | PS733 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 28.8 |
| Herausraghöhe (mm) | 10.3 |
| Durchmesser Kopfform (mm) | 2 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.6 |
| Durchmesser Pressring (mm) | 3.6 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 250 |
| Federweg empf. (mm) | 4 |
| Federweg max. (mm) | 5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Gewinde | M2 |
| Schlüsselweite (mm) | 3,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 10 |
| Typ. Durchgangswiderstand (mOhm) | 25 |

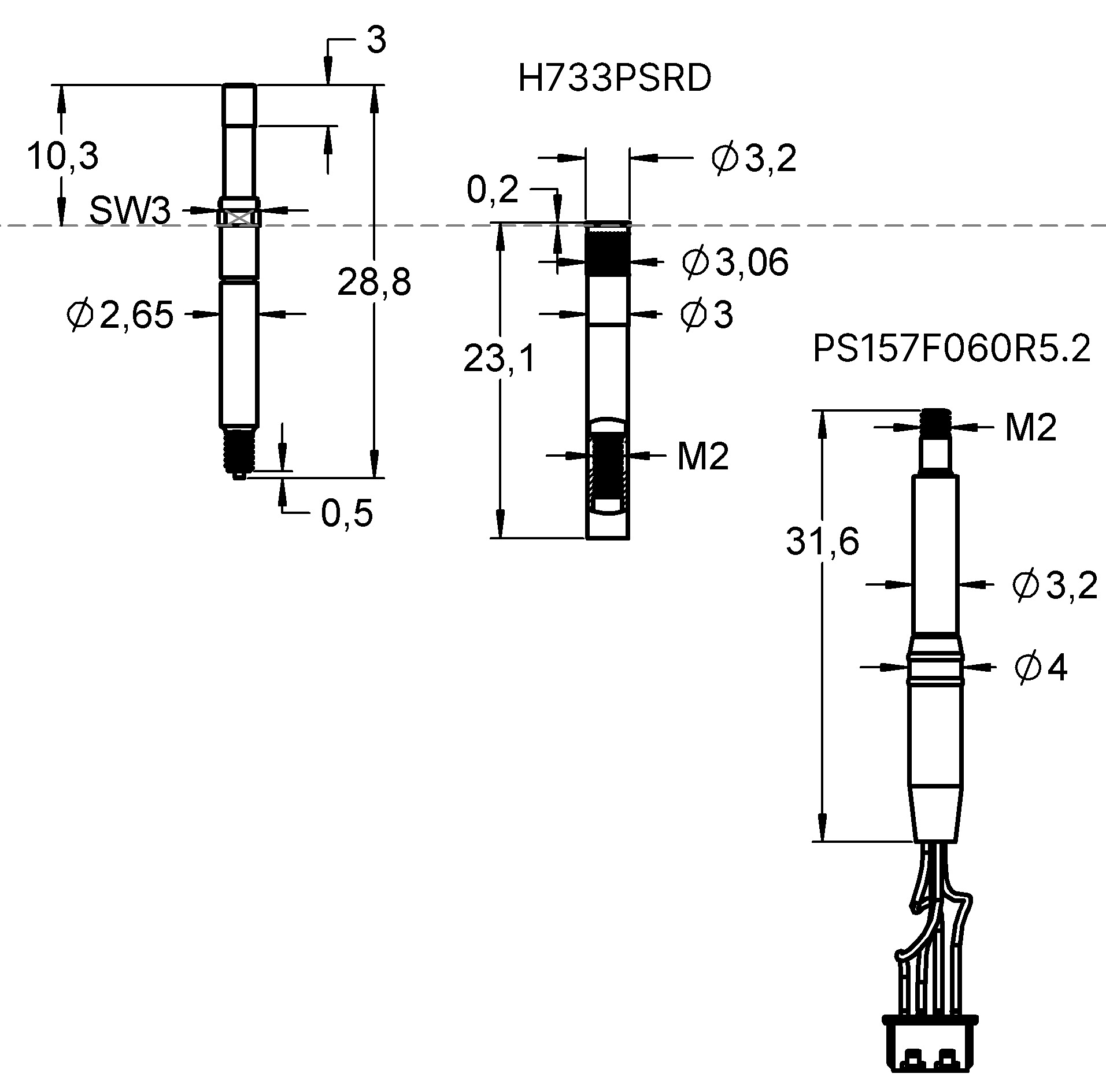

Grafiken
Beschreibung des Produkts

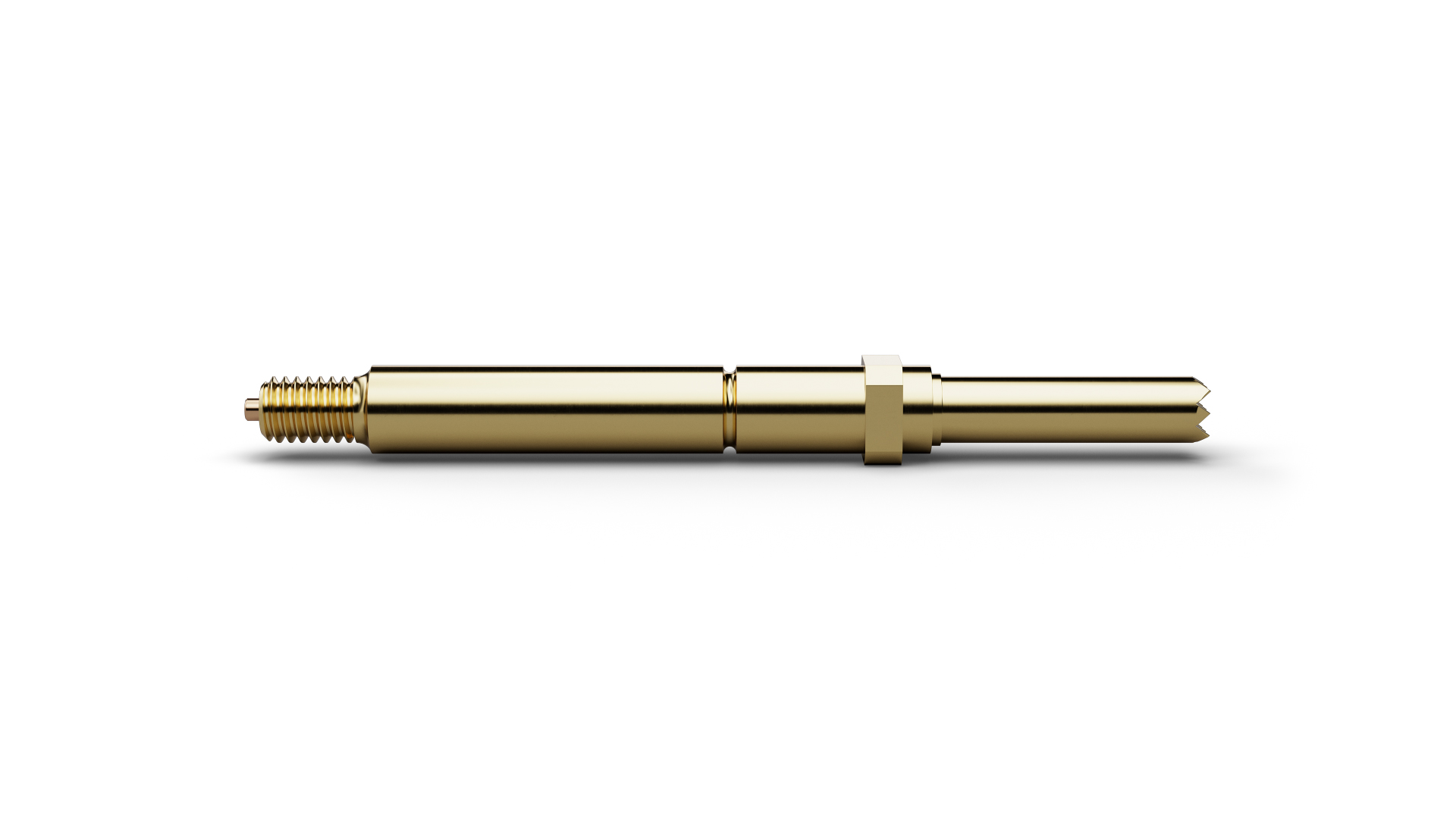

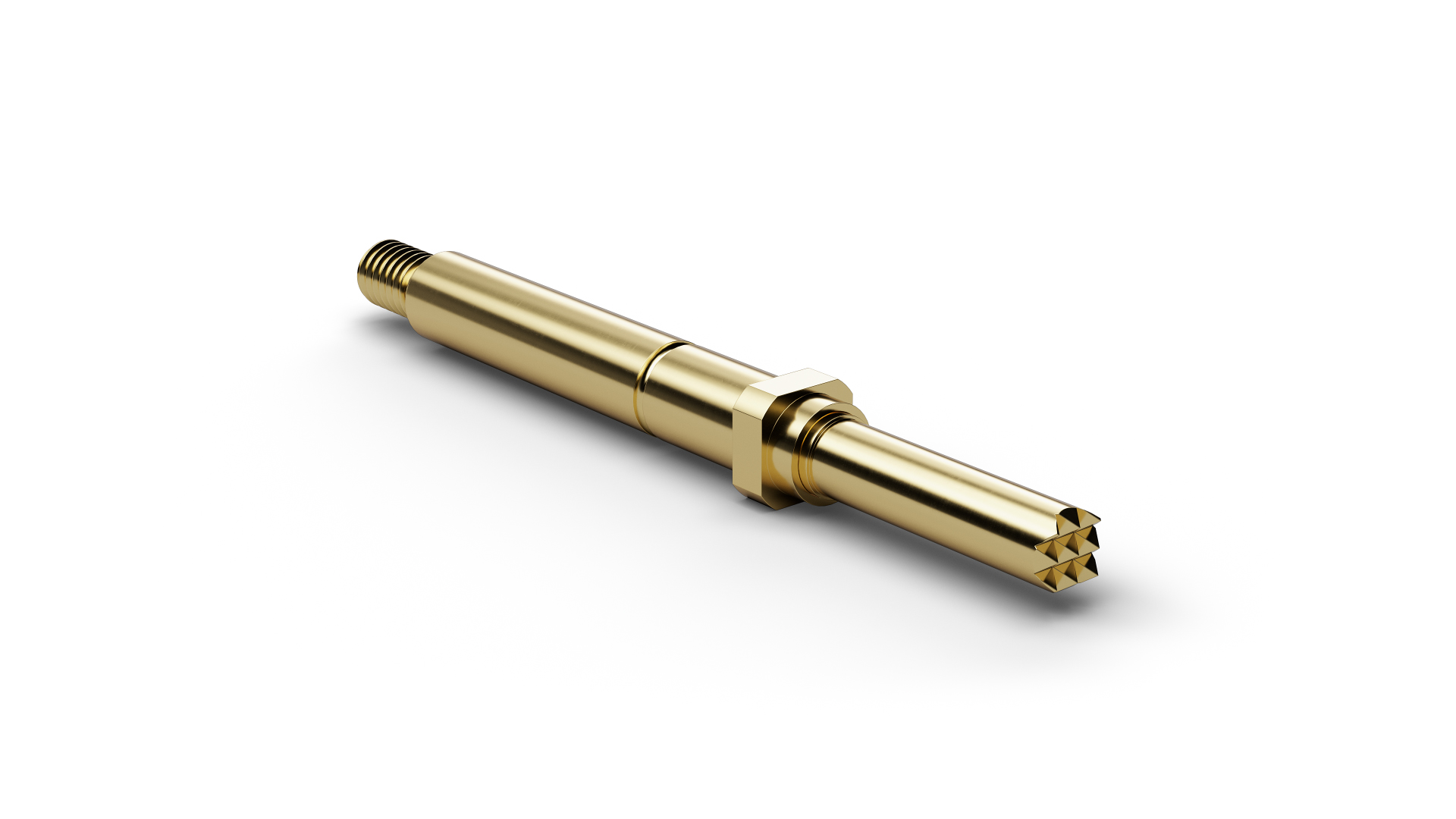

Der Positionssensor-Stift PS73306B200G250 (Artikelnummer 1023713) verbindet gefederte Kontaktierung mit einer definierten Schalt- oder Erkennungsfunktion. PS73306B200G250 verbindet elektrische Kontaktierung mit einer Schaltinformation, sodass Anwesenheit oder Position des Prüflings direkt im Testablauf erfasst werden kann. Als Schaltstift wird PS73306B200G250 für Anwesenheits- und Positionsprüfungen eingesetzt und geben beim Erreichen eines definierten Betätigungswegs ein elektrisches Signal an das Testsystem. Für PS73306B200G250 sind 10 A Dauerstrom und 25 mΩ typischer Durchgangswiderstand angegeben. PS73306B200G250 kombiniert ein Raster von 4 mm / 157 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 2 mm.
