Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | HCF713 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+200°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 15 |
| Herausraghöhe (mm) | 7.1 |
| Durchmesser Kopfform (mm) | 2.3 |
| Durchmesser Mantel (mm) | 2.65 |
| Durchmesser Kragen (mm) | 3.2 |
| Durchmesser Pressring (mm) | 3.2 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 12 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 70 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 2.8 |
| Federweg max. (mm) | 3.5 |
| Treffergenauigkeit +/- (mm) | 0.1 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 30 |
| Typ. Durchgangswiderstand (mOhm) | 8 |
Grafiken
Beschreibung des Produkts

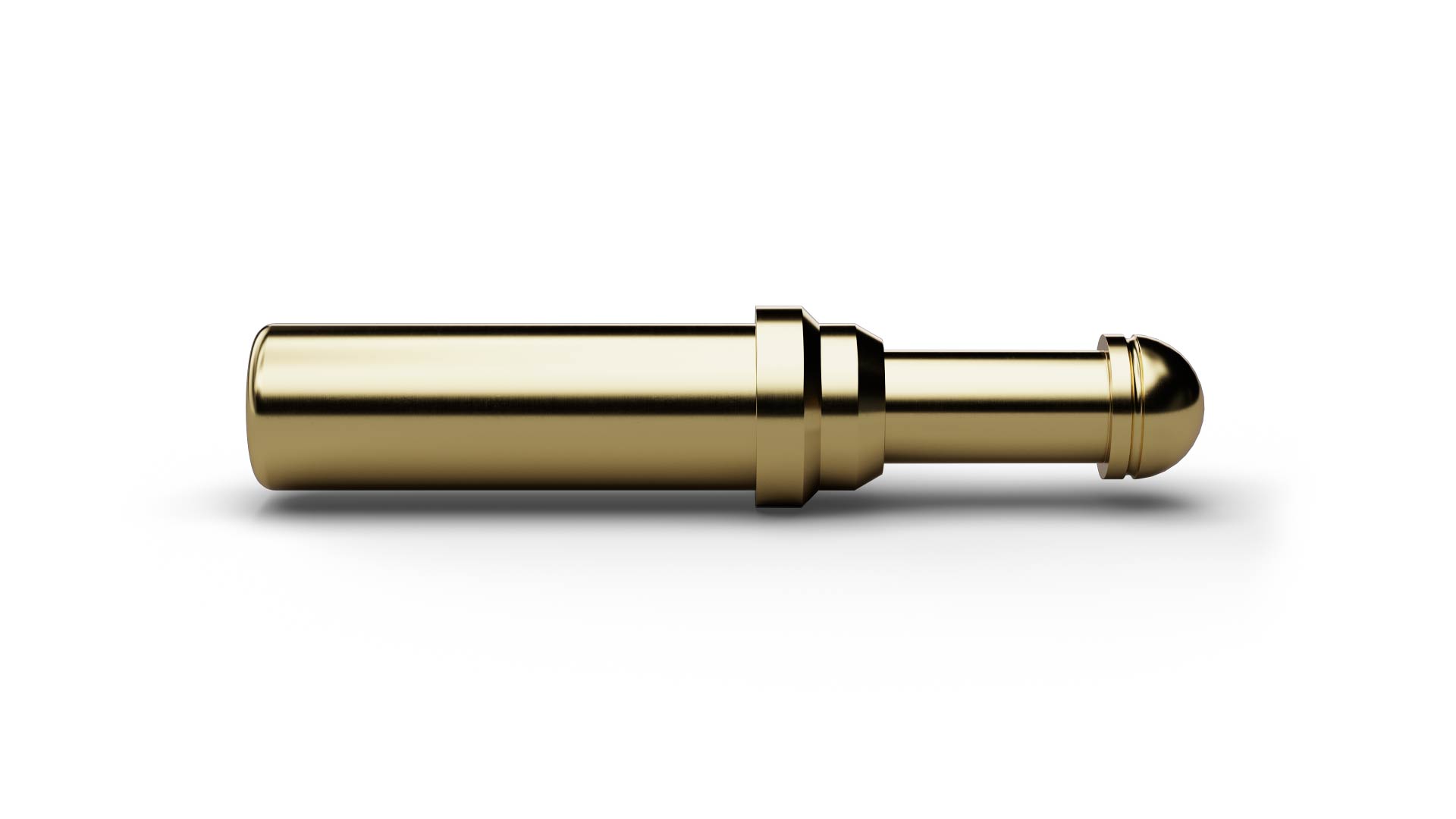

Der Hochstromstift HCF71312B230G150 (Artikelnummer 1024198) ist für die sichere Übertragung hoher elektrischer Ströme in Prüf- und Kontaktierungsaufgaben ausgelegt. Bei HCF71312B230G150 stehen Stromtragfähigkeit und geringe Übergangsverluste im Vordergrund, wie sie bei Batterieprüfung, Formation und weiteren E-Mobility-Anwendungen benötigt werden. Bei HCF71312B230G150 müssen Kontaktwiderstand, Kontaktkraft und thermische Belastung zusammen betrachtet werden, da sie Spannungsabfall und Erwärmung am Kontaktpunkt bestimmen. Für HCF71312B230G150 ist als Anwendungsbereich Prüfungen in der Leistungselektronik vorgesehen. HCF71312B230G150 ist für 30 A Dauerstrom spezifiziert; der typische Durchgangswiderstand beträgt 8 mΩ. Bei HCF71312B230G150 besitzt die Kopfform 12 (Kugelkopf, abgesetzt) einen Durchmesser von 2,3 mm.
