Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HF66 |
| Raster (mm / mil) | 4,00 / 157 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 38.2 |
| Herausraghöhe (mm) | 34 |
| Durchmesser Kopfform (mm) | 2.5 |
| Durchmesser Mantel (mm) | 2.95 |
| Durchmesser Kragen (mm) | 3.8 |
| Durchmesser Pressring (mm) | 3.8 |
| Abstand innen/außen (mm) | 0.1 |
| Durchmesser Kopfform (mm) 2 | 0.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 50 |
| Kopfform 2 | 16 |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 280 |
| Federkraft (cN) | 420 |
| Federweg empf. (mm) | 1.5 |
| Federweg max. (mm) | 2.2 |
| Gewinde | M3,5X0,35 |
| Schlüsselweite (mm) | 3,5 |
| Anschluss | Stecker |
| DUT | JSC |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 0.5 |
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 6 |
| Dauerstrom (A) 2 | 0.1 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 0.5 |
| Federweg max. (mm) 2 | 0.8 |
| Vorspannung (cN) 2 | 95 |
| Federkraft (cN) 2 | 120 |

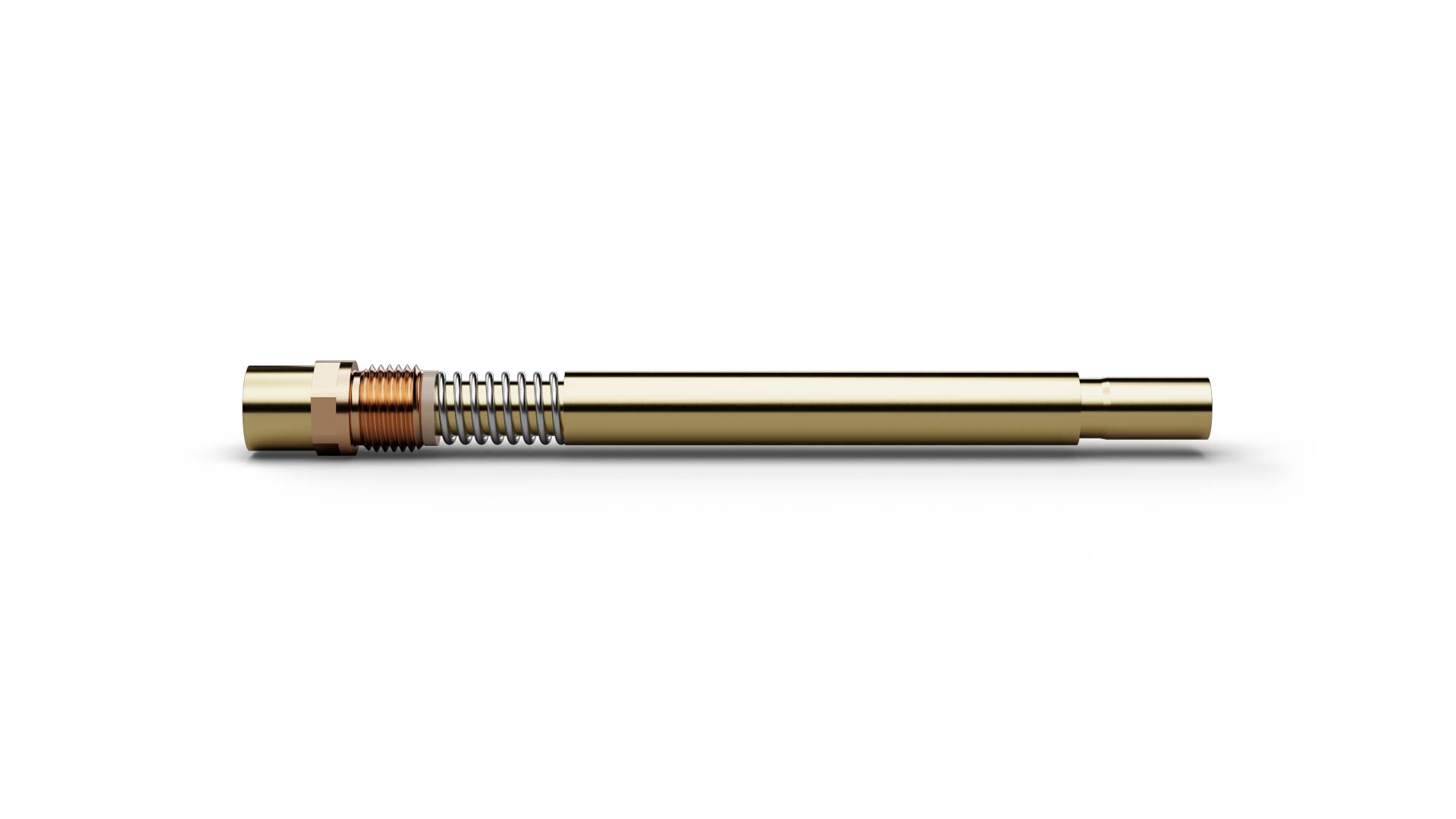

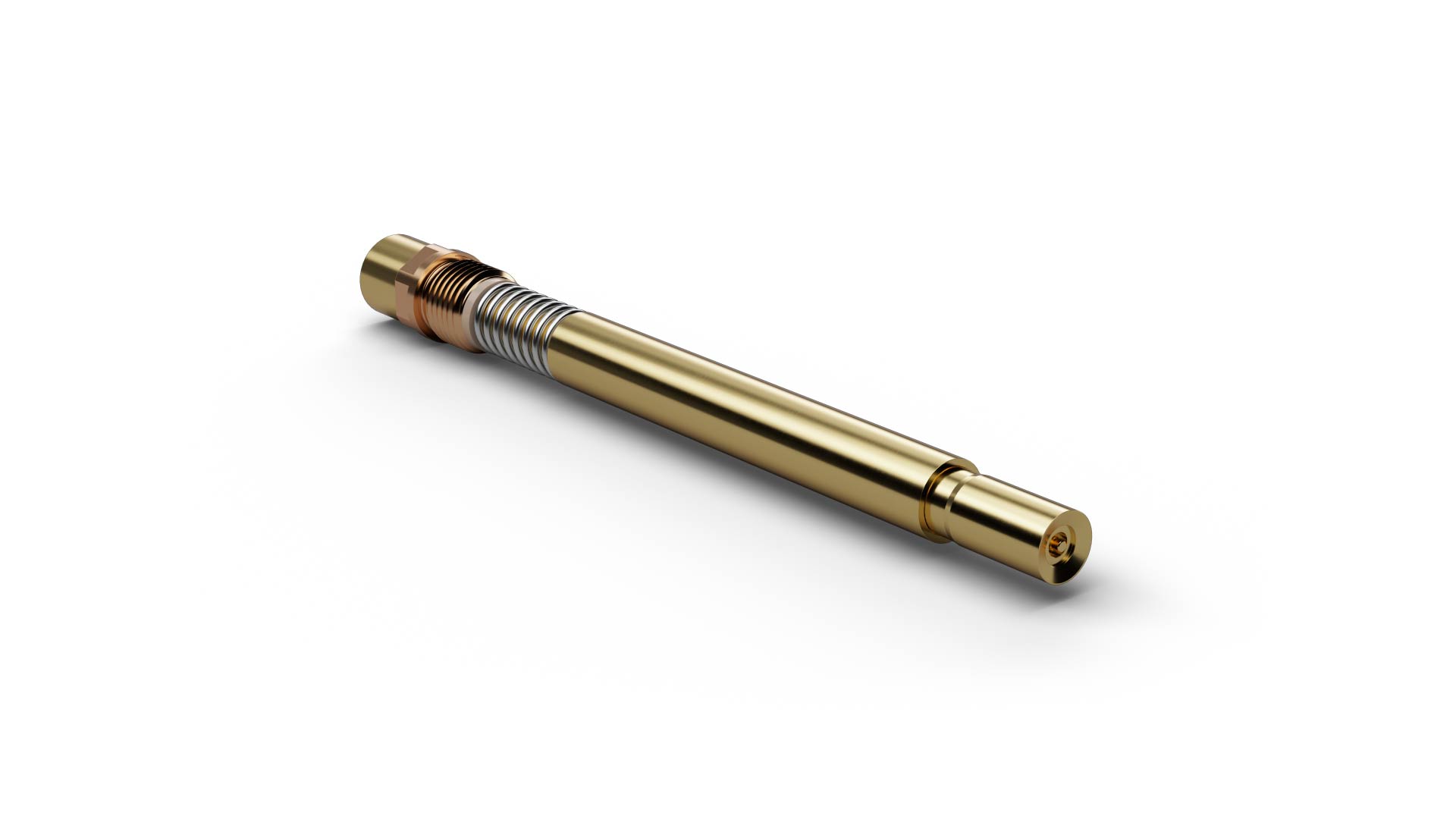

Grafiken
Beschreibung des Produkts
Der Hochfrequenzstift HF66JSC016G640MSMPmS (Artikelnummer 1024458) ist für die zuverlässige Übertragung hochfrequenter Signale in Prüf- und Testanwendungen ausgelegt. Mit einer definierten Impedanz von 50 Ω unterstützt HF66JSC016G640MSMPmS eine angepasste Signalführung und hilft, Reflexionen sowie Signalverluste an der Prüfschnittstelle zu begrenzen. Der Frequenzbereich von HF66JSC016G640MSMPmS reicht bis 6 GHz; die Ausführung ist für die Kontaktierung von Steckverbindern vom Typ JSC vorgesehen. Bei HF66JSC016G640MSMPmS sorgen Federkräfte von 420 cN außen und 120 cN innen für eine definierte mechanische Kontaktierung.
