Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Koaxialstift |
| Typ/Familie | HF66 |
| Raster (mm / mil) | 9,00 / 354 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 32.7 |
| Herausraghöhe (mm) | 20.2 |
| Durchmesser Kopfform (mm) | 1.8 |
| Durchmesser Mantel (mm) | 4.2 |
| Durchmesser Kragen (mm) | 15 |
| Durchmesser Pressring (mm) | 15 |
| Abstand innen/außen (mm) | 0.1 |
| Durchmesser Kopfform (mm) 2 | 0.3 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 05 |
| Kopfform 2 | 16 |
| Werkstoff Kolben | Messing |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Kupfer-Beryllium |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Edelstahl |
| Beschichtung Feder | Unbeschichtet |
| Werkstoff Kolben 2 | Kupfer-Beryllium |
| Beschichtung Kolben 2 | Gold |
| Werkstoff Feder 2 | Federstahl |
| Beschichtung Feder 2 | Gold |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 240 |
| Federkraft (cN) | 360 |
| Federweg empf. (mm) | 2 |
| Federweg max. (mm) | 3 |
| Schlüsselweite (mm) | 5,0 |
| Anschluss | Buchse |
| DUT | KSC |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 0.5 |
| Impedanz (Ohm) | 50 |
| Frequenz (GHz) | 6 |
| Dauerstrom (A) 2 | 0.1 |
| Innenkontakt Spezifikationen | |
|---|---|
| Federweg empf. (mm) 2 | 0.5 |
| Federweg max. (mm) 2 | 0.8 |
| Vorspannung (cN) 2 | 95 |
| Federkraft (cN) 2 | 120 |
Grafiken
Beschreibung des Produkts

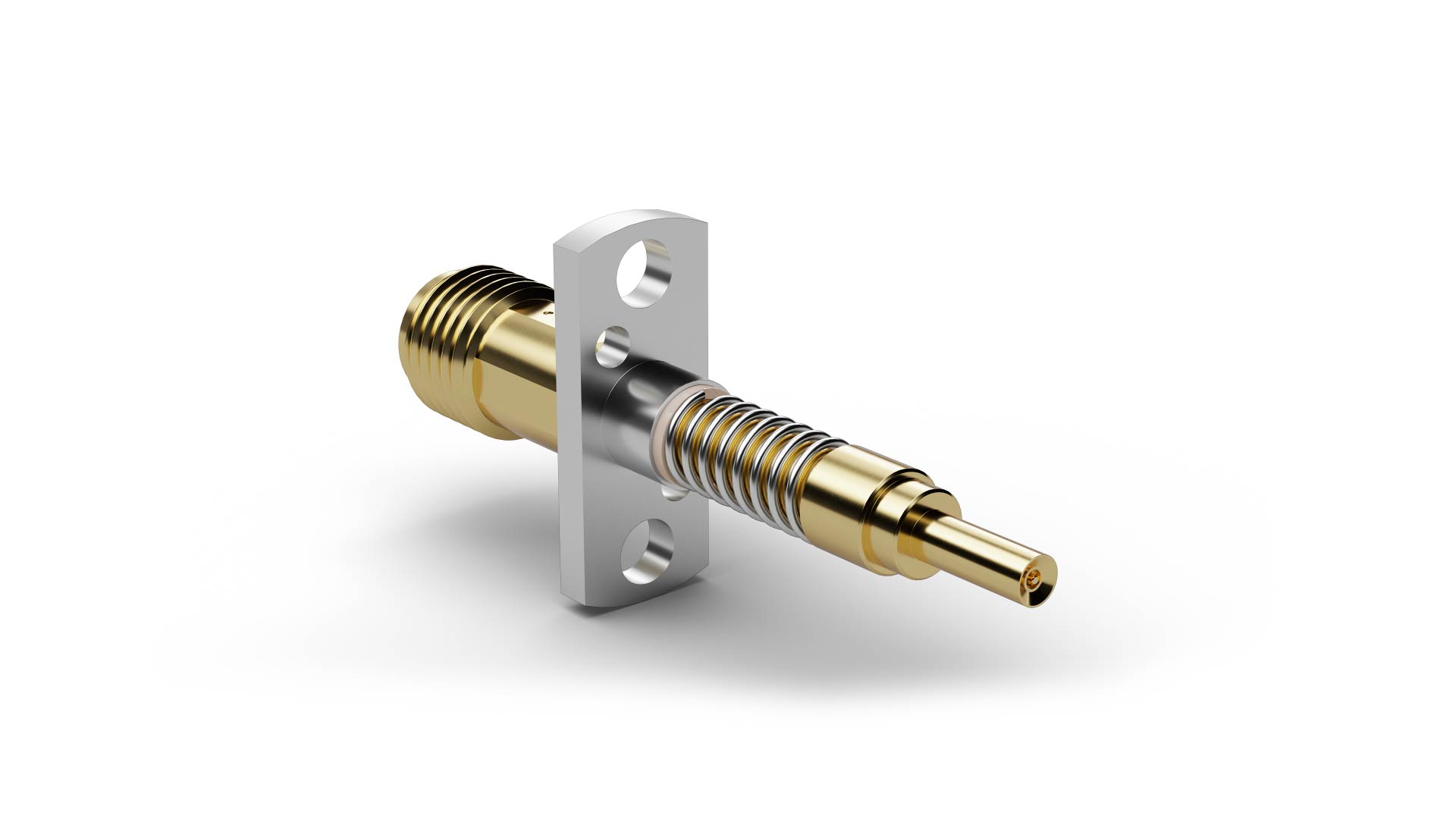

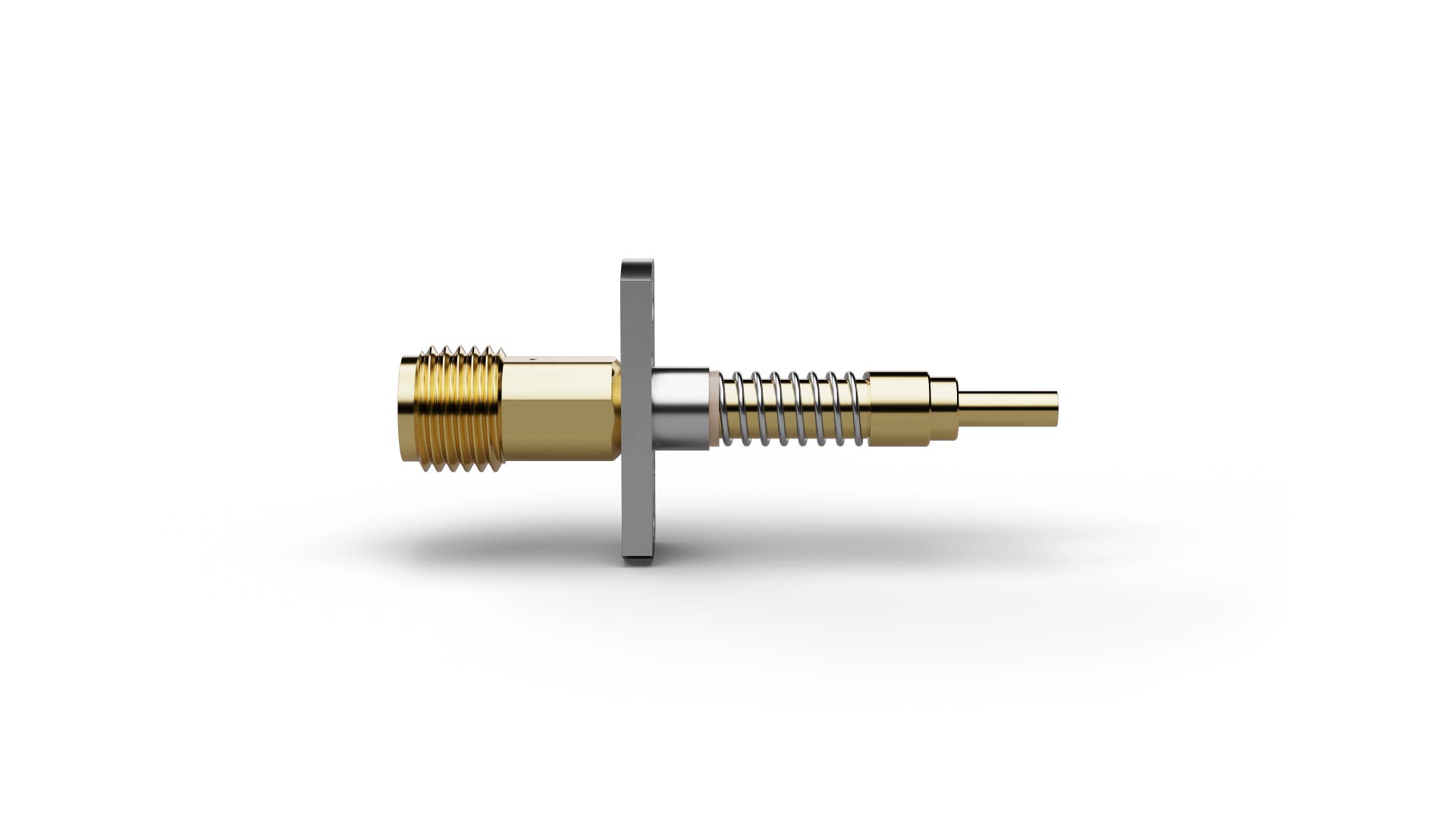

Der Hochfrequenzstift HF66KSC016G480SMAfF (Artikelnummer 1024459) ist für die zuverlässige Übertragung hochfrequenter Signale in Prüf- und Testanwendungen ausgelegt. HF66KSC016G480SMAfF arbeitet mit 50 Ω definierter Impedanz und einem Frequenzbereich bis 6 GHz; damit eine angepasste Signalführung und hilft, Reflexionen und Signalverluste an der Prüfschnittstelle gering zu halten. Als Prüflingsschnittstelle ist KSC angegeben. Bei HF66KSC016G480SMAfF unterstützen Federkräfte von 360 cN außen und 120 cN innen eine definierte mechanische Kontaktierung.
