Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Basis Kontaktstift |
| Typ/Familie | F176 |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 19 |
| Herausraghöhe (mm) | 7 |
| Durchmesser Kopfform (mm) | 1 |
| Durchmesser Mantel (mm) | 1 |
| Durchmesser Kragen (mm) | 1.4 |
| Durchmesser Pressring (mm) | 1.4 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 06 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 85 |
| Federkraft (cN) | 150 |
| Federweg empf. (mm) | 2.4 |
| Federweg max. (mm) | 3 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

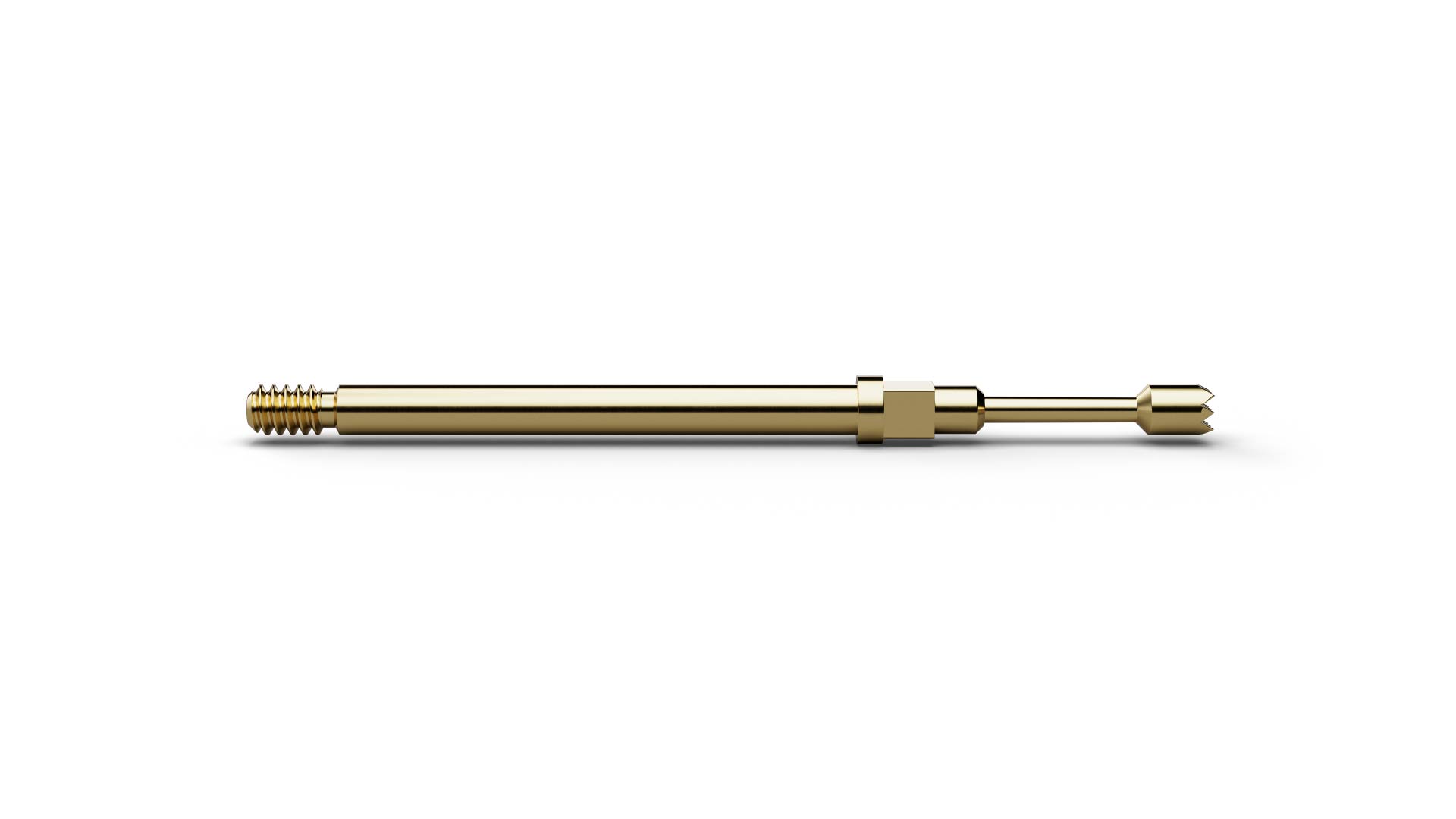

F17606B100G150 (Artikelnummer 1024806) verbindet die Funktion eines Federkontaktstifts mit einer formschlüssigen Schraubmontage. Die verschraubte Befestigung von F17606B100G150 unterstützt einen sicheren Sitz bei Kabelbaum- und Steckertests, auch wenn Vibrationen oder Seitenkräfte auftreten. Zur Montage besitzt F17606B100G150 das Gewinde M1. F17606B100G150 kombiniert ein Raster von 1,9 mm / 75 mil mit Kopfform 06 (Waffel, abgesetzt) und einem Kopfdurchmesser von 1 mm. F17606B100G150 ist elektrisch für einen Dauerstrom von 4 A spezifiziert.
