Technische Daten
| Allgemeines | |
|---|---|
| Aufbau | Tellernadel |
| Typ/Familie | F175SP |
| Raster (mm / mil) | 1,90 / 75 |
| Temperatur | -45°C...+100°C |
| Zusatzdefinition | SP |
| Dimensionen | |
|---|---|
| Gesamtlänge (mm) | 37.6 |
| Herausraghöhe (mm) | 11.6 |
| Durchmesser Kopfform (mm) | 0.43 |
| Durchmesser Mantel (mm) | 1 |
| Durchmesser Kragen (mm) | 1.4 |
| Durchmesser Pressring (mm) | 1.4 |
| A-Pindurchmesser (mm) | 0.43 |
| B-Tellerdurchmesser (mm) | 1.5 |
| C-Pinlänge (mm) | 2.5 |
| Materialien und Oberflächen | |
|---|---|
| Kopfform | 11 |
| Werkstoff Kolben | Kupfer-Beryllium |
| Beschichtung Kolben | Gold |
| Werkstoff Mantel | Messing |
| Beschichtung Mantel | Gold |
| Werkstoff Feder | Federstahl |
| Beschichtung Feder | Silber |
| Mechanische Spezifikationen | |
|---|---|
| Vorspannung (cN) | 50 |
| Federkraft (cN) | 100 |
| Federweg empf. (mm) | 4.3 |
| Federweg max. (mm) | 6.4 |
| Treffergenauigkeit +/- (mm) | 0.08 |
| Gewinde | M1 |
| Schlüsselweite (mm) | 1,0 |
| Elektrische Spezifikationen | |
|---|---|
| Dauerstrom (A) | 4 |
| Typ. Durchgangswiderstand (mOhm) | 20 |
Grafiken
Beschreibung des Produkts

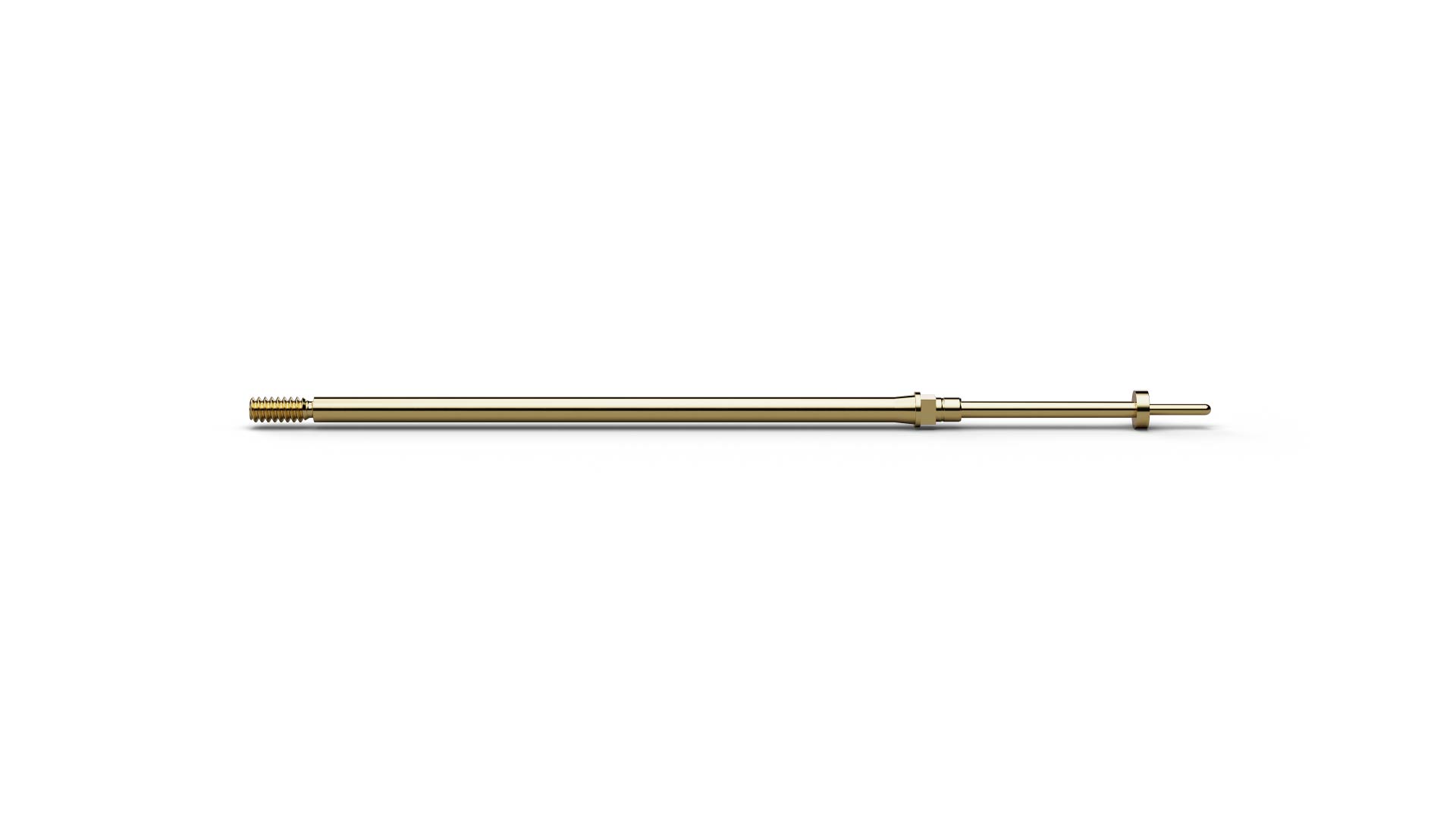

F17511B0013G100SP (Artikelnummer 1028054) ist eine Tellernadel für die definierte Kontaktierung tiefer liegender oder im Gehäuse geführter elektrischer Kontakte. Bei F17511B0013G100SP entsteht der elektrische Kontakt erst bei der vorgesehenen Eindringtiefe; dadurch eignet sich die Tellernadel für Positions- und Anwesenheitsprüfungen an Steckverbindern. Die Kontaktgeometrie ist durch Pindurchmesser 0,43 mm, Tellerdurchmesser 1,5 mm, Pinlänge 2,5 mm gekennzeichnet. Bei F17511B0013G100SP treffen ein Raster von 1,9 mm / 75 mil, 100 cN Federkraft und 4,3 mm empfohlener Federweg zusammen. Für F17511B0013G100SP ist ein Dauerstrom von 4 A angegeben. Der Kolben von F17511B0013G100SP besteht aus Kupfer-Beryllium und ist mit Gold beschichtet.
